Cricut Maker Gummirollen tauschen

Geschrieben von: Hailey Pasillas
  • Kommentare: 4
Cricut Maker Gummirollen tauschen

Schwierigkeitsgrad

Schwierig

Schritte

14

Zeitaufwand

1 Stunde

Einleitung

Fehler mit dem Cricut Maker können nerven. Ein häufiger Fehler ist, dass die Cricut-Matten nicht sauber eingezogen werden, weil die Gummirollen abgenutzt sind. Nach der Garantiezeit kannst du diese Havarie eigenhändig beseitigen.

Diese Anleitung zeigt, wie die Gummirollen im Cricut Maker ausgetauscht werden.

  1. tneWm5hFVBPVf3EG

    • Entferne die weiße rechteckige Platte oben am Cricut.

    • Verwende dazu ein geeignetes Werkzeug.

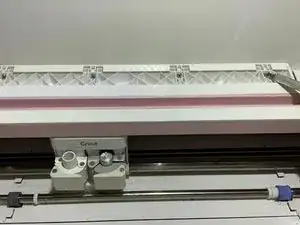

  2. 2BPhyjuDfjnrEXDF
    2BPhyjuDfjnrEXDF
    eRHMflEWLoMNE6tN

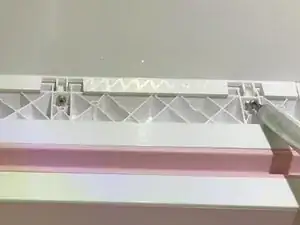

    • Entferne die vier silbernen Kreuzschlitzschrauben #1, mit denen die Klappe befestigt ist.

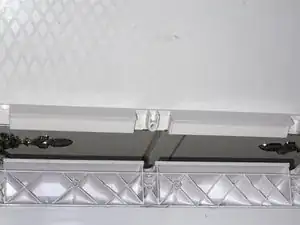

  3. ZkmBPqUPnf1Gmmje
    ZkmBPqUPnf1Gmmje
    ldVyeVGF1DA2bFOl

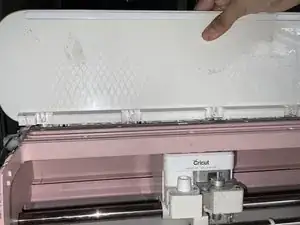

    • Hebe die Klappe hoch und entferne sie vom Gerät.

  4. cKPT6KRnLjbZBymF
    cKPT6KRnLjbZBymF
    Nnyc1hORYqbCYrYl
    SUmIhLfwGKFRfJoe

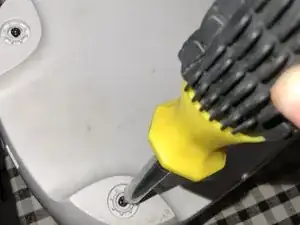

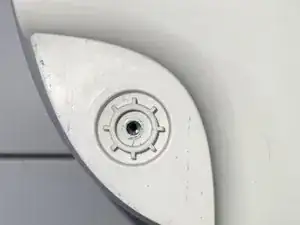

    • Lege das Gerät so auf die Arbeitsfläche, dass der Boden nach oben zeigt.

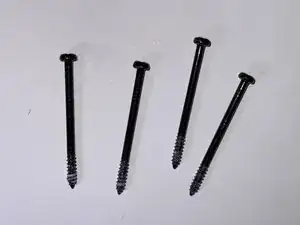

    • Entferne die vier schwarzen Kreuzschlitzschrauben #1 in den Ecken.

  5. aDKooPHDHoxFpGR6
    aDKooPHDHoxFpGR6
    ONKZJAbwQ4nfqgtp

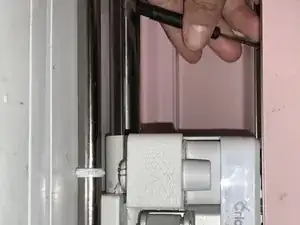

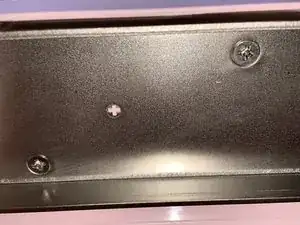

    • Finde insgesamt sieben silberne Schrauben unter dem Oberteil der Maschine. Sie sind teilweise versteckt, bewege die Maschine so, bis du alle gesehen hast.

    • Nimm einen 1 mm Schlitzschraubendreher und entferne die sieben silbernen Schrauben.

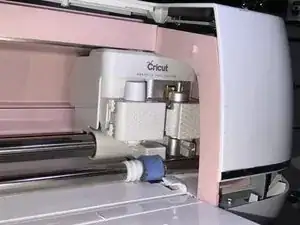

  6. jAsHslyHpQbyAOPf
    jAsHslyHpQbyAOPf
    cphmJEIJYukQcDVu
    NBK4QtEXvFuDY2KW

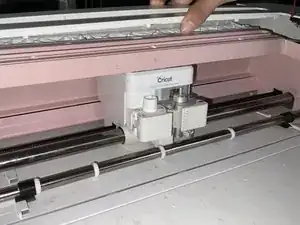

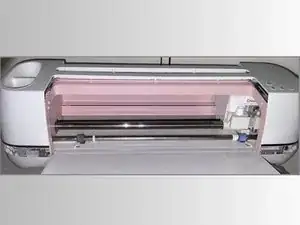

    • Lege die Maschine so auf die Arbeitsfläche, dass das Oberteil nach oben zeigt.

    • Hebe das Oberteil der Maschine behutsam ab.

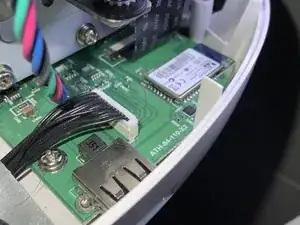

  7. shxEu3GjK5XwOkRq
    shxEu3GjK5XwOkRq
    M4SuUOcD3rAjRIWU
    VwjrwD35U2rL3GSE

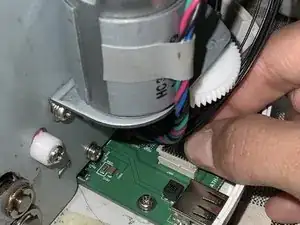

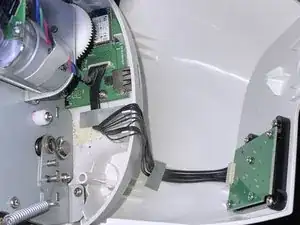

    • Während du das Oberteil vorsichtig hochhebst, beachte die Kabelverbindungen auf der rechten Seite.

    • Ein Kabel ist an einem Ende an der Oberseite angeschlossen, am anderen Ende am Gerät selbst.

    • Trenne das Kabel im Gerät ab.

  8. IHbqGFLftAAWQhgi
    IHbqGFLftAAWQhgi
    VFyK5pHSj4fVS2SM
    E6GUwsHBI6jhXZJR

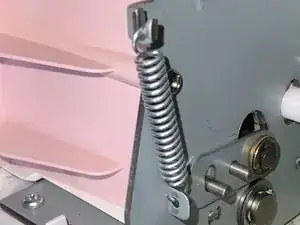

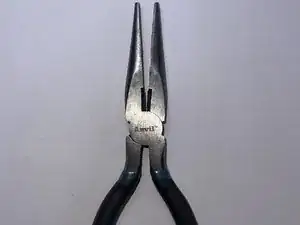

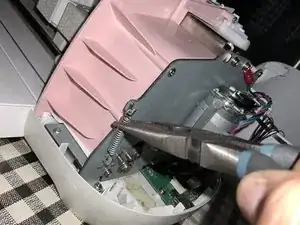

    • An der rechten Seite der Maschine befindet sich eine silberne Feder am Rand. Entferne sie mit einer kleinen Spitzzange.

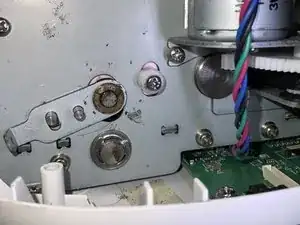

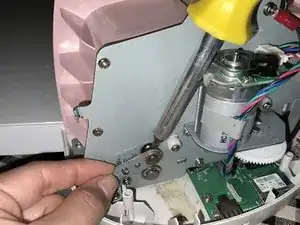

  9. QY4D4APIxLDOVfTR
    QY4D4APIxLDOVfTR
    jmJaVDbYTXk4X1Ex
    tjJ34gtPjLpAWwGG

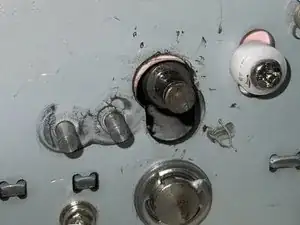

    • Suche das obere kreisförmige Teil an der rechten Seite. Schiebe die C-förmige Klammer mit einem geeigneten Werkzeug ab.

    • Entferne das mit Y markierte Bauteil.

  10. sEMB3NfOyfVBUsRm
    sEMB3NfOyfVBUsRm
    QjJm4OSxpPK5U3Jj
    aPTr6PuylUHeI1ls

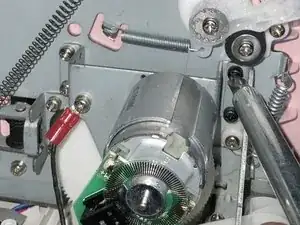

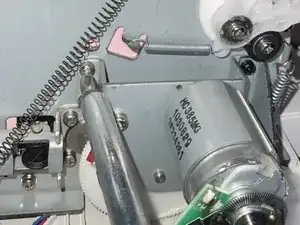

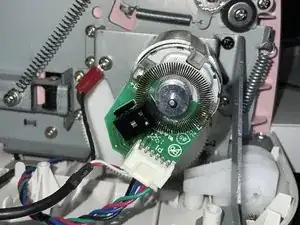

    • An der linken Seite des Gerätes befindet sich ein kleiner Encoder, also eine Scheibe mit Lichtschranke um die Umdrehungen zu messen. Die ganze Einheit ist mit vier Schrauben befestigt.

    • Zwei der Schrauben sind schwarz, zwei silbern.

    • Nimm einen Kreuzschlitz-Schraubendreher #1 und entferne die vier Schrauben.

  11. A61oWrVeVlhSRlZl
    A61oWrVeVlhSRlZl
    biLMD2vKhCHJpoYJ
    JoKcEVakUfdlSQkK

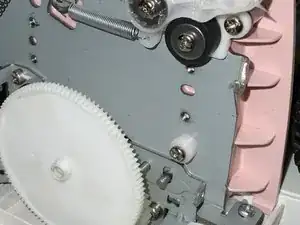

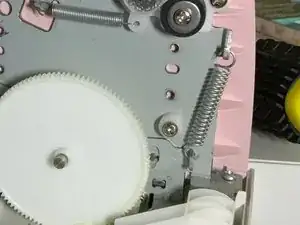

    • Entferne die silberne Feder links am Gerät.

    • Das Verfahren ist gleich wie für die Feder auf der rechten Seite.

  12. 5k3xRBCwpAVJtcPT
    5k3xRBCwpAVJtcPT
    YuTCCMAZCSvwYSOj

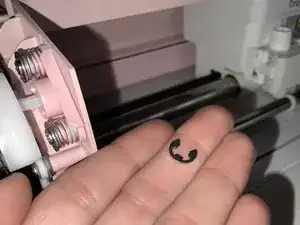

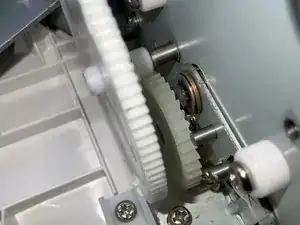

    • Wiederhole Schritt 9 für die C-förmige Klammer und das mit Y bezeichnete Teil auf der linken Seite.

    Does anyone know the size of the e-clamp?

    Greg Raunam -

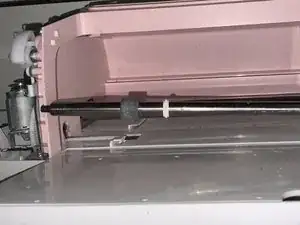

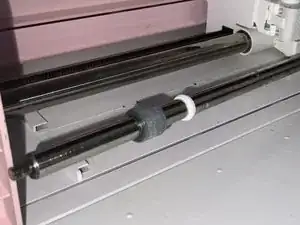

  13. JrpOLSLehRSjpZXK
    JrpOLSLehRSjpZXK
    PlQoNnkpYcENOCQj
    3KgAWNJFeqFQIPBY

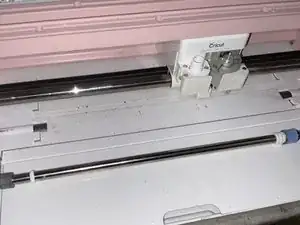

    • Ruckle die silberne Achse nach rechts, am sie aus ihrem Lager links zu lösen.

    • Wenn sie links draußen ist, ruckle sie auch rechts heraus.

  14. Sd2IwxswE4AGJ6SQ
    Sd2IwxswE4AGJ6SQ
    vtgyLWsNFO6q4hgj
    T5ZFfbmWiV3gqEpd

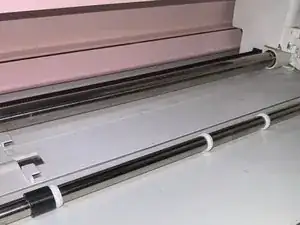

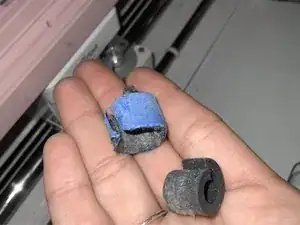

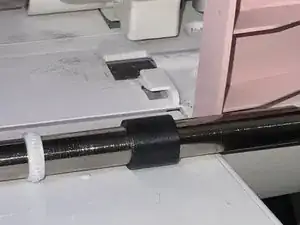

    • Nun kannst du die alten Gummirollen mit wackelnden Bewegungen von der Achse abschieben.

    • Setze die neuen Gummirollen ein.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
