Einleitung
Der Rollbalken-Mechanismus des Cricut Maker ist das Teil, mit dem die Maschine die Designs und Muster erstellen kann. Sie dreht sich, um die Klingen und Gravurspitzen in einer Linie und präzise zu halten.
Wenn du feststellst, dass dein Rollbalken nicht funktioniert oder beschädigt ist, ist diese Anleitung für den Austausch genau das Richtige für dich!
Bevor du mit der Reparatur beginnst, musst du das Gerät ausschalten und den Stecker aus der Steckdose ziehen.
-
-
Um die Abdeckung von der Verbindungsstelle zu entfernen, verwende einen iFixit-Öffnungswerkzeug und heble entlang des Umfangs der Abdeckung herum, um diese zu lösen.
-
Nimm den Deckel von der Verbindungsstelle ab und lege ihn beiseite.
-
-
-
Drehe das Gerät um, so dass die Rückseite zu dir zeigt.
-
Stecke einen oder zwei Plektren die Naht, die die obere Tür mit dem Gerät verbindet, und verwende das iFixit-Öffnungswerkzeug, um entlang der Naht nach oben zu hebeln.
-
Jetzt sollten die zylindrischen Anschlüsse sichtbar werden.
-
-
-
Drücke den Deckel nach unten.
-
Drücke den Deckel nach außen, um ihn aus den Gelenkverschlüssen zu lösen.
-
-
-
Entferne mit deinen Händen oder einem Öffnungswerkzeug die vier Fußpolster, die vier Schrauben abdecken.
-
Verwende einen Kreuzschlitzschraubendreher #1, um die vier 41 mm Schrauben von den Füßen zu entfernen.
-
-
-
Entferne die sieben Schrauben (vier 8,5 mm Schrauben und drei 12,5 mm Schrauben) auf der Unterseite des Geräts, damit du später die Klappe ausbauen kannst.
-
Verwende einen Kreuzschlitzschraubendreher #1, um die vier 8,5 mm Schrauben an der Unterseite des Geräts zu entfernen.
-
Verwende einen Kreuzschlitzschraubendreher #0, um die drei 12,5 mm Schrauben zu entfernen.
-
-
-
Drehe das Gerät auf seine Seite.
-
Um die sieben 10 mm Schrauben unter der Oberseite des Geräts auszubauen, benötigst du einen Kreuzschlitz Schraubendreher #1 mit der flexiblen Wellenverlängerung.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #1, um die vier 10 mm Schrauben an der Seite des Geräts neben den Motoren auszubauen.
-
Benutze einen Kreuzschlitzschraubendreher #1, um die beiden 22 mm Schrauben auszubauen.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #1, um die beiden 10 mm Schrauben auszubauen. Diese liegen parallel zueinander, eine auf jeder Seite des Geräts.
-
Benutze einen Kreuzschlitzschraubendreher #1, um zwei 8 mm Schrauben auszubauen, die ebenfalls direkt parallel zueinander auf beiden Seiten des Geräts angeordnet sind.
-
-
-
Ziehe den Stecker des Kabelbündels vom Motor auf beiden Seiten der Maschine ab. Um Beschädigungen zu vermeiden, hole den Stecker vorsichtig mit einem Spudger aus dem Anschluss.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #1 und entferne eine 10 mm Schraube an beiden Seiten des Geräts. Dadurch werden die Kabel gelöst, die an den Seiten des Geräts festgeschraubt sind.
-
-
-
Entferne insgesamt sieben 10 mm Schrauben von der Unterseite der Klappe.
-
Eine Seite hat zwei 10 mm Schrauben.
-
Die andere Seite hat fünf 10 mm Schrauben.
-
-
-
Heble die Klappe mithilfe eines iFixit Öffnungswerkzeugs aus den Scharnieren.
-
Hebe die Klappe hoch un zu dir, um sie aus den Scharnieren zu lösen.
-
-
-
Entferne mit einem Kreuzschlitzschraubendreher #1 die vier 5 mm Schrauben, mit denen der Motor auf der linken Seite des Geräts befestigt ist.
-
-
-
Unter dem Motor befindet sich ein weißes Kunststoff-Getriebe. Ziehe es behutsam von der Achse ab, um es zu entfernen.
-
-
-
Entferne die beiden 5 mm Schrauben vom noch verbleibenden Motor auf der gegenüberliegenden Seite mit einem Kreuzschlitzschraubendreher #2.
-
-
-
Ziehe den Riemen zu dir und verdrehe ihn seitwärts um ihn in die Öffnung, durch die er führt, zu schieben
-
-
-
Ziehe die Stange, die die Achse und das Metallhalterungsteil enthält, heraus und entferne sie.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #2, um die vier 10 mm Schrauben von der Platine am Hauptmotor zu entfernen.
-
-
-
Entferne das Isolierband vom Anschlusskabel auf der Rückseite des Hauptmotors.
-
Benutze die Spitze eines Spudgers oder deinen Fingernagel, um die kleine Verschlussklappe hochzuklappen.
-
Ziehe das Kabel heraus.
-
-
-
Verwende einen Kreuzschlitzschraubendreher #1, um die beiden 7 mm Schrauben aus dem Riemenhalter unter dem Hauptmotor zu entfernen.
-
Schiebe ihn durch das Loch im Rahmen des Hauptmotors.
-
-
-

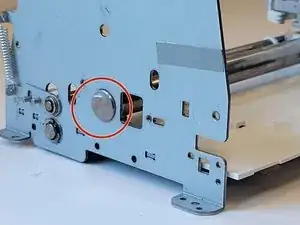

Entferne die Unterlegscheibe (ein Ringsplint), mit der die Stange am Riemenhalter befestigt ist.
-
Um sie zu abzulösen, reicht es, sie einfach zu drehen und nach oben zu ziehen.
-

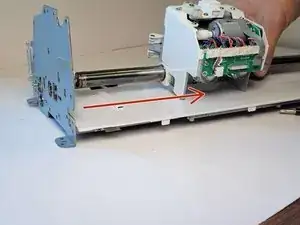

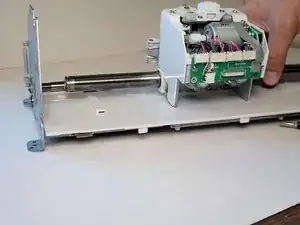

Entferne die Stange von der Riemenhalterung und entfernen dann den Riemenhalter.
-
Ziehe den Riemen aus dem Gerät heraus.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
