David Clark Aviation Headset linke Hörmuschel tauschen

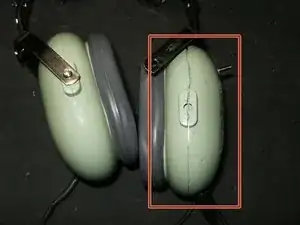

Deutlich sichtbarer Schaden auf der linken Hörmuschel. Die Hörmuschel ist kaputt, ein Haltepin und ein Clip fehlten, so wie das Mikrofon und dessen Halterung, als auch der Lautstärkeregler.

Nahaufnahme der beschädigten Hörmuschel.

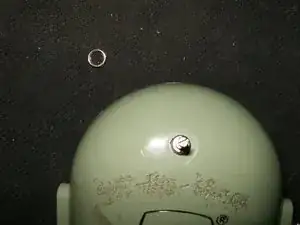

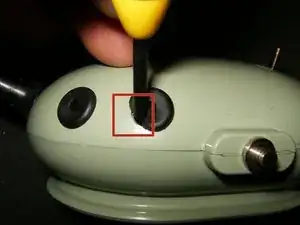

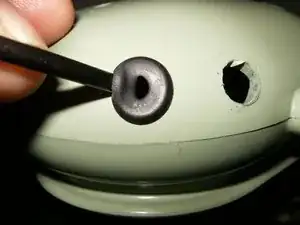

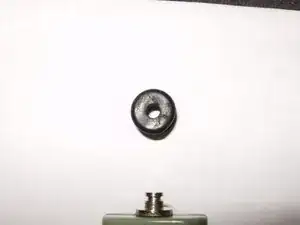

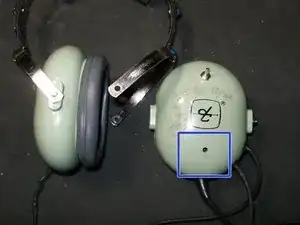

Das ist das Befestigungsloch für das Boon-Mikrofon.

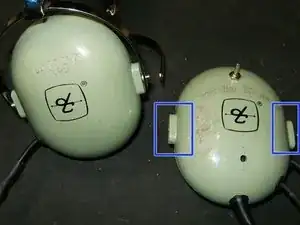

Da die Hörmuschel keinerlei Haltepins oder Clips besitzt, rutscht sie stets aus ihrer Gabel.

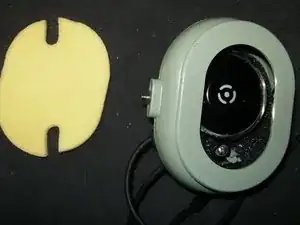

Diese Ansicht zeigt den abgenutzten Filter (Schaumstoff).

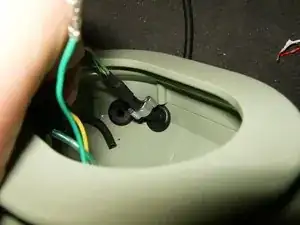

Das ist der Anschluss für das Boom-Mikrofon.

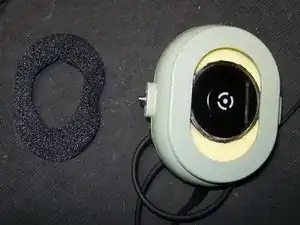

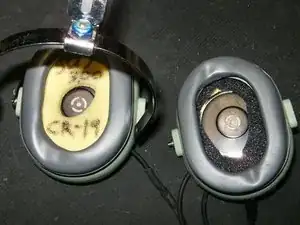

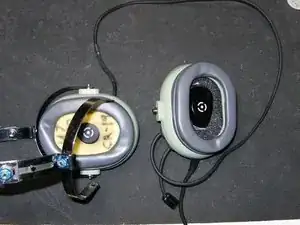

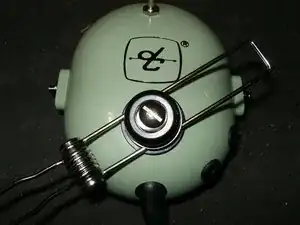

Ein weiterer Blick über das gesamte Headset.

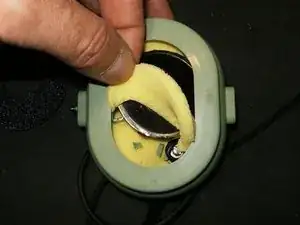

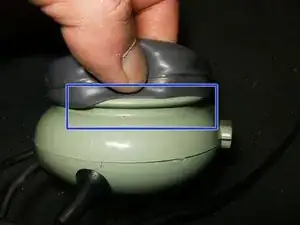

Beginne mit dem Entfernen der Ohrpolster, indem du sie einfach aus der Einkerbung der Hörmuschel ziehst.

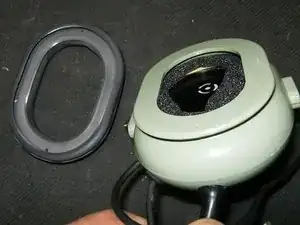

Entferne das Ohrpolster.

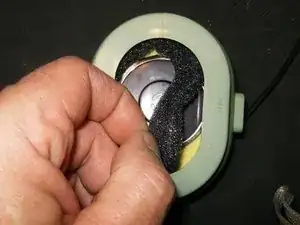

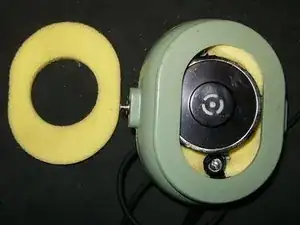

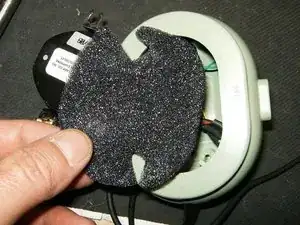

Entferne den Filter aus Schaumstoff.

Der Lautsprecher ist jetzt mit weiteren Filtern aus Schaumstoff sichtbar.

Entferne den nächsten Filter.

Durch das Entfernen eines weiteren Filtern kommen die Schrauben des Lautsprechers zum Vorschein.

Entferne den nächsten Filter. Beachte die verschiedenen Formen der Filter.

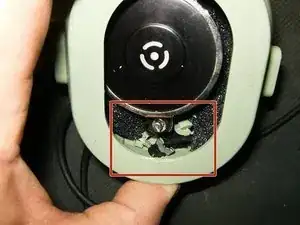

Nach dem Entfernen der Filter ist der Schaden im Inneren der Hörmuschel klar erkennbar. In diesem Fall ist der Abstandshalter der Lautsprecherschraube abgebrochen.

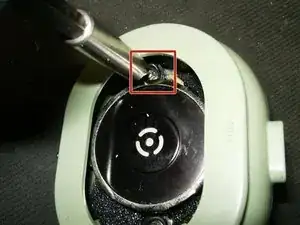

Entferne die Halteschraube für den Filter.

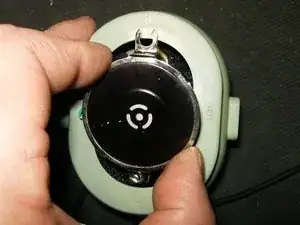

Hebe den Lautsprecher aus der Hörmuschel. Die Kabel sind immer noch angeschlossen, also versuche nicht, fest daran zu ziehen.

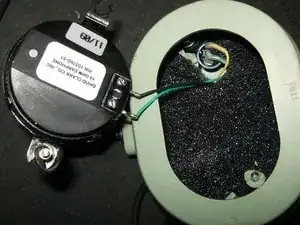

Drehe den Lautsprecher um, um die Anschlüsse der Kabel und den letzten Filter zu freizulegen. Original hatte das Headset nur drei verschiedene Filter aus Schaumstoff.

Das ist der letzte Filter aus Schaumstoff. Die gesamte Verkabelung ruht unter diesem Filter.

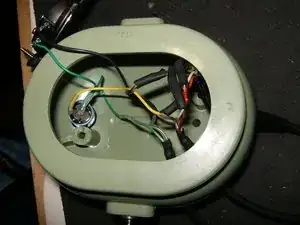

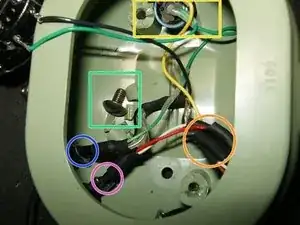

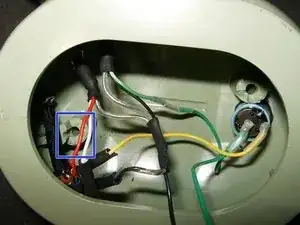

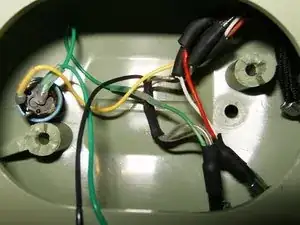

Hier siehst du die komplette Verkabelung:

Crossover-Kabel

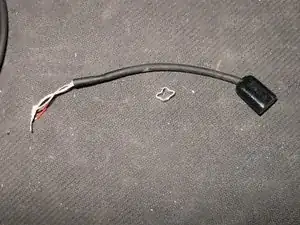

Mikrofonkabel

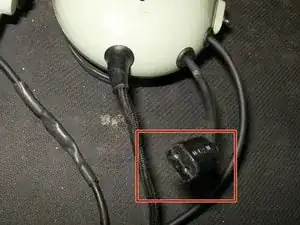

Hauptkabel (Kommunikationskabel)

Lautstärkesteuerung

und weitere kaputte Teile. Die Schraube stammt von der Führung des Boom-Mikrofones.

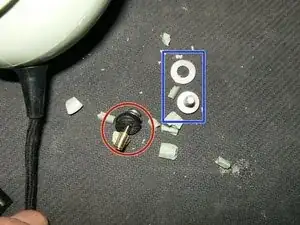

Die lange Schraube stammt vom Lautsprecher. Die kurze Schraube und die Unterlegscheibe stammen von der Führung des Boom-Mikrofones. Es liegt viel Plastik vom kaputten Abstandshalter in der Hörmuschel.

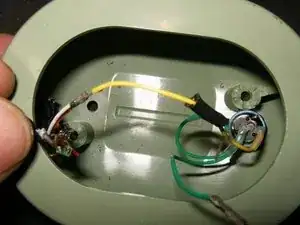

Ein weiterer Blick auf die Verkabelung.

Und hier etwas näher. Das ist notwendig für das Auseinanderbauen.

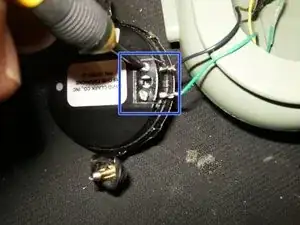

Entferne das Lausprecherkabel, indem du die zwei Schlitzschrauben löst.

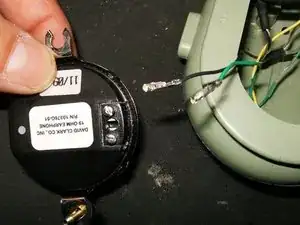

Entferne den Lautsprecher.

Weitere Blicke auf die Verkabelung.

Hier ist der abgebrochene Abstandshalter mit dem fehlenden Plastik.

Entferne zuerst das Mikrofonkabel. Alle Verbindungen in diesem Headset sind gelötet. Schiebe, falls möglich, den Schrumpfschlauch von der gelöteten Verbindung, damit du sie mit dem Lötkolben trennen kannst.

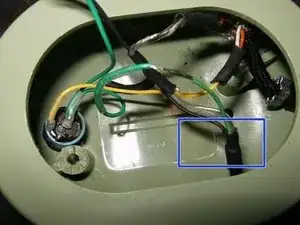

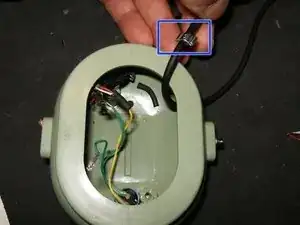

Das sind die Kabelclips, die verhindern, dass die Kabel aus der Hörmuschel gezogen werden.

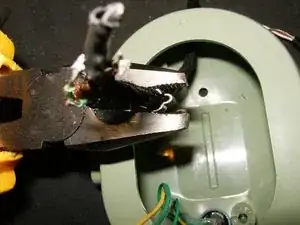

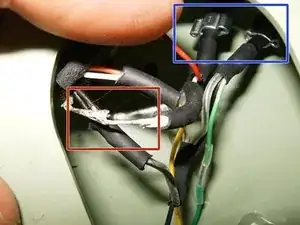

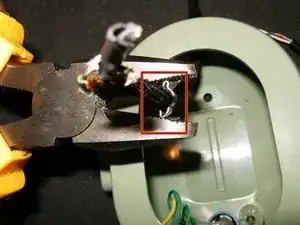

Jene Verbindungen, bei denen der Schrumpfschlauch nicht weggeschoben werden kann, werden mit einem Seitenschneider getrennt.

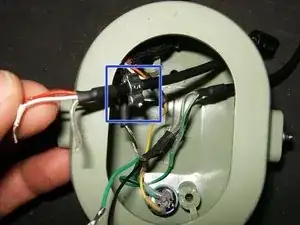

Ziehe bei angeschlossenem Mikrofonkabel am Kabel im Inneren der Hörmuschel, um leichten Zugriff auf den Kabelclip zu bekommen.

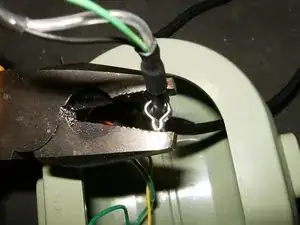

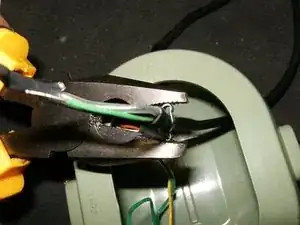

Drücke den Kabelclip mit einer Zange zusammen.

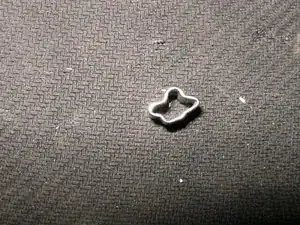

Entferne den Kabelclip.

Entferne das Mikrofonkabel.

Entferne das Crossover-Kabel.

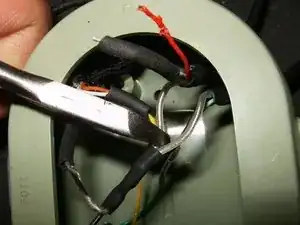

Falls die Schrumpfschläuche nicht entfernt werden können, schneide sie mit einer Zange auf.

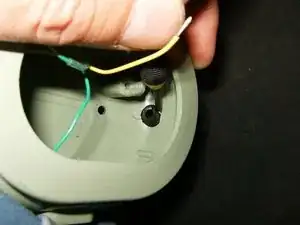

Ziehe das Kabel in die Hörmuschel.

Ziehe das Crossover-Kabel in Richtung des Inneren der Hörmuschel, um Zugriff auf den Kabelclip zu erlangen.

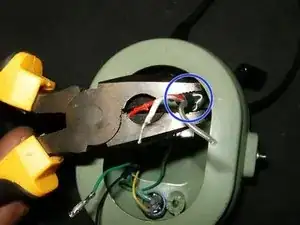

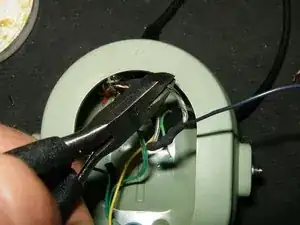

Greife die äußeren Riegel des Kabelclips mit einer Zange.

Indem du die Zange zusammendrückst, wird der Kabelclip geöffnet und kann jetzt leicht entfernt werden.

Ziehe, sobald der Kabelclip entfernt wurde, das Crossover Kabel einfach aus der Hörmuschel.

Die letzte Verbindung geht vom Hauptkabel zum Lautstärkeregler.

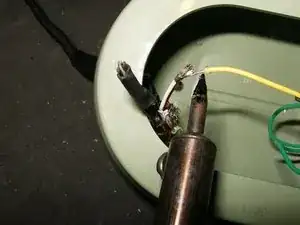

Entlöte die Verbindung (oder trenne sie mit einem Seitenschneider, falls du den Schrumpfschlauch nicht verschieben kannst).

Der Lautstärkeregler und das Hauptkabel sind nun abgetrennt.

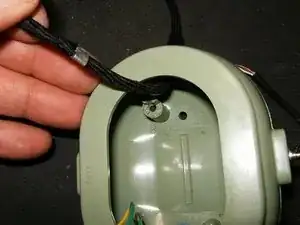

Ziehe das Hauptkabel in die Hörmuschel, um Zugriff auf das Kabelclip zu bekommen.

Setzte mit einer Zange an den langen Riegeln des Kabelclips an.

Durch das Zusammendrücken der Zange wird sich der Kabelclip weiten und lösen.

Entferne das Hauptkabel.

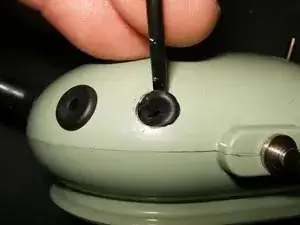

Verwende als nächstes einen Uhrmacher-Schraubendreher und drücke die Kante der Gummiführung in die Hörmuschel.

Arbeite dich vorsichtig um die Gummiführung herum und drücke sie vorsichtig in die Hörmuschel.

Entferne die Gummiführung.

Verwende für die Gummiführung des Crossover-Kabels erneut einen kleinen Uhrmacher-Schraubendreher.

Die längliche Gummiführung des Hauptkabels muss zum Entfernen von innen nach außen gedrückt werden.

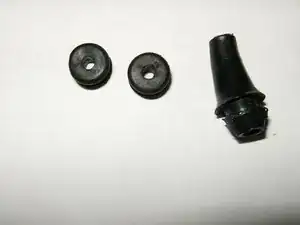

Hier sind die beiden kleinen Gummiführungen für das Mikrofon- und das Crossover-Kabel, so wie die längliche Gummiführung des Hauptkabels.

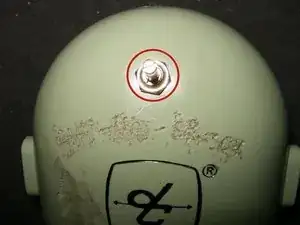

Das Potentiometer für die Lautsprechersteuerung ist mit einer 5/16'' Sechskantmutter befestigt.

Entferne die Sechskantmutter.

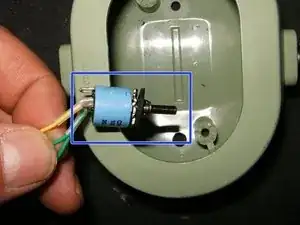

Entferne den Lautstärkeregler aus dem Inneren der Hörmuschel.

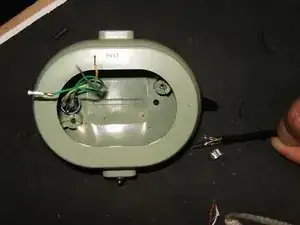

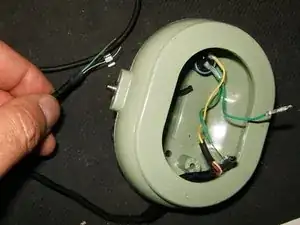

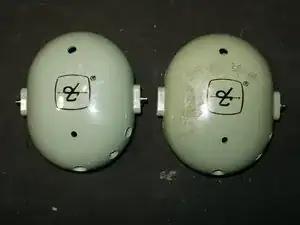

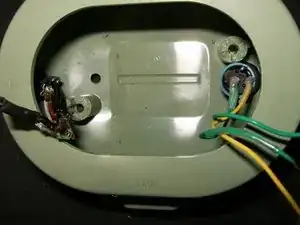

Alle Kabel und Teile wurden jetzt entfernt. Auf der linken Seite ist die Ersatzhörmuschel.

Hier ist mein David Clark Aviation Headset Ersatzmikrofon Mic Mic M101. Das ist eigentlich nicht für dieses Headsetmodell gedacht.

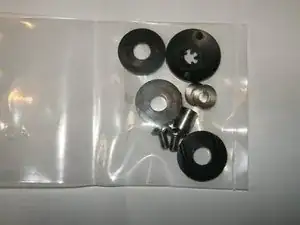

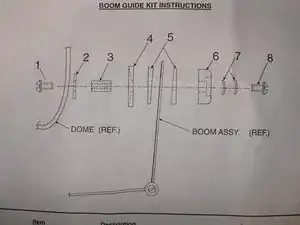

Hier sind die Teile der neuen Boom-Mikrofonführung.

Jedes Boom-Mikrofonführungsset kann anders sein, also befolge die dem Set beiliegenden Anweisungen.

Hier siehst du die links montierte Führung des Boom-Mikrofones. Folge der Anleitung für den Wiederzusammenbau in umgekehrter Reihenfolge.
