Einleitung
Folge dieser Anleitung, um einen defekten Akku in deinen Marshall Monitor II ANC Kopfhörern zu ersetzen.
Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Sorge zu deiner eigenen Sicherheit dafür, dass der Akku nicht mehr als 25% geladen ist. Falls der Akku während der Reparatur versehentlich beschädigt wird, wird so das Risiko eines gefährlichen Feuers verringert.
Werkzeuge
Ersatzteile
-
-

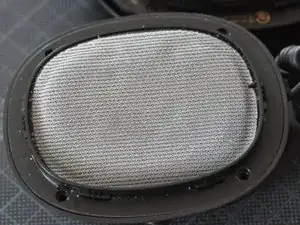

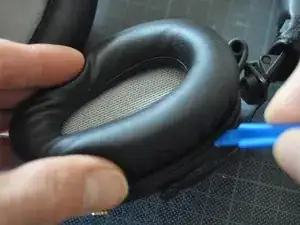

Der Akku befindet sich in der rechten Muschel. Als erstes muss das Ohrpolster entfernt werden. Dazu muss man einen Kunststoff-Spatel zwischen Ohrpolster und Muschel schieben und mit dem Spatel rundherum fahren um die Ohrpolster zu lösen.
-
-
-

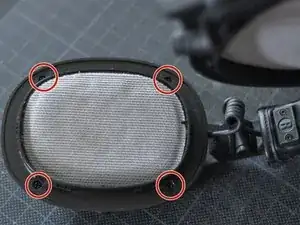

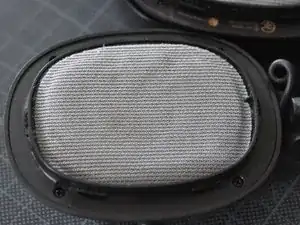

Die vier markierten Schrauben entfernen, damit die Membran von der Muschel gelöst werden kann.
-
-
-
Die Membran vorsichtig von der Muschel lösen und dabei aufpassen, dass die Kabel nicht beschädigt werden.
-

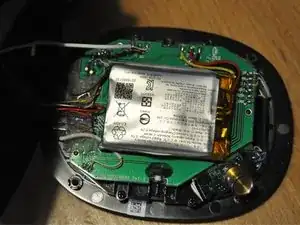

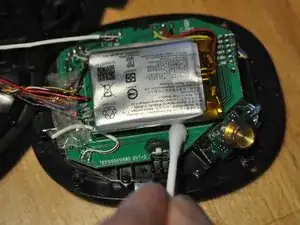

Der Akku ist an den Rändern auf der Platine festgeklebt. Mit einem Wattestäbchen, dass in Isopropyl-Alkohol getaucht wurde, kann der Klebstoff angelöst werden, damit sich der Akku dann leichter entfernen lässt.
-
-
-

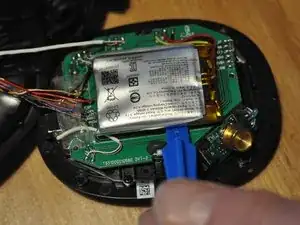

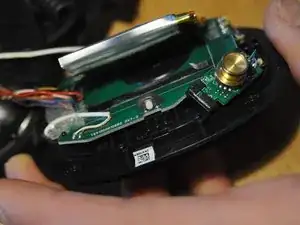

Der Akku ist auf zwei Streifen Moosgummi geklebt, welche als Abstandhalter zur Platine dienen. Mit dem Spatel vorsichtig den Akku von der Platine lösen, ohne den Moosgummi zu entfernen.
-
Falls sich der Akku nicht auf Anhieb lösen lässt, kann nochmals mit dem getränkten Wattestäbchen der Klebstoff angelöst werden.
-

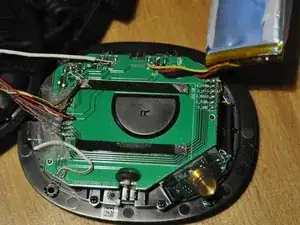

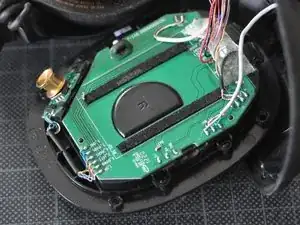

Wenn der Akku abgelöst ist, die Klebestellen auf der Platine von den Resten Klebstoff befreien.
-
-
-

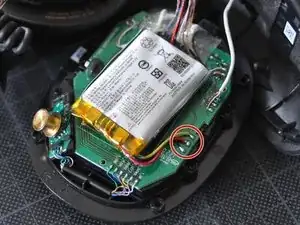

Mit dem Lötkolben die Kabel des Akkus von der Platine lösen. Dabei darauf achten, dass sich die gelösten Kabelenden nicht berühren!
-
-
-

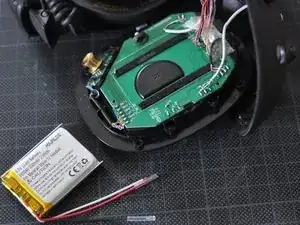

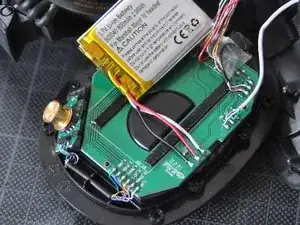

Den neuen Akku bereitlegen. Ev. müssen die Kabel noch etwas gekürzt werden. Auch hier darauf achten, dass sich die Kabelenden nicht berühren.
-

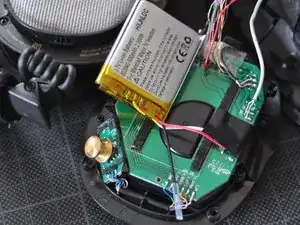

Die Kabel des neuen Akkus der Reihe nach anlöten. Nachdem zuerst das weisse/gelbe und das rote Kabel angelötet wurde, die beiden Lötstellen mit etwas Isolierband abdecken, damit es nicht zu einem versehentlichen Kontakt kommt, beim anlöten des schwarzen Kabels.
-
-
-

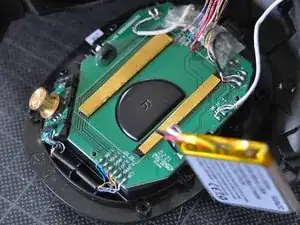

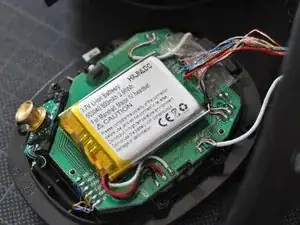

Zwei doppelseitige Klebestreifen (Teppichklebeband) zuschneiden und auf die Moosgummi-Streifen kleben. Schutzfolie abziehen und Akku platzieren und leicht andrücken.
-
-
-
Die Membrane mit der Elektronik wieder vorsichtig mit der Muschel zusammenfügen. Vor dem zuschrauben, empfiehlt sich ein kurzer Funktionstest (Kopfhörer einschalten).
-
Membrane mit den Schrauben befestigen. Danach nur noch das Ohrpolster wieder montieren.
-
Fertig!
2 Kommentare
After replacing the battery, this Marchall Monitor ANC II headphone still does not load the battery as it should.
You can load the battery fully, but when you release the loading cable, the battery shows 0% again.
A factory reset did't solve the problem.
Ditch the headphone from the Marchall app and connect it again like a new headphone didn't solve it either.
So i got stuck with a 2 year+ old (not cheap) headphone that does not work any more.
Mmmm, you can still use it with the 3,5mm cable but then you have no ANC.
I read that lot of people have this problem, we need a solution otherwise all the headphones are becoming waste.
Joris -
Moin, geplante Obsoleszenz bei Marshall II Anc? Ich habe nach Anleitung drei verschiedene Akkus von verschiedenen Herstellern probiert, auch den von hier beworbenen. Alles Schrott, nach dem einlöten zeigt er Restkapazität von 80%, danach fällt die Kapazität rapide auf 20%. Beim Ladezyklus der komplett wie in der Anleitung abläuft mit den verschiedenen Kapazitätsstufen, max. Ladeergebnis 20%. Auch nach mehrmaligen Laden nicht mehr. Alle drei verschiedenen Akkus dasselbe Bild. Hat jemand noch einen Plan, bin enttäuscht vom Hersteller, kein Support o.ä..
