DualSense Controller V2 Tasten tauschen

Geschrieben von: Sam Omiotek

Kommentare: 12

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Folge dieser Anleitung, um die Tasten deines Sony DualSense Controllers zu ersetzen.

Hinweis: Diese Anleitung ist für aktuelle DualSense Controller, deren FCC ID mit A endet. Auf der Rückseite deines Controllers kannst du dein Modell überprüfen. Wenn diese ID stattdessen mit einer 1 endet, gibt es bei der Reparatur interne Unterschiede.

Schaue bei diesen Anleitungen nach einer Anleitung für das frühere Modell.

Zusätzliche Information: Mehrere Fotos in dieser Anleitung stammen aus der Anleitung zum Austausch des Front-Panels. Dabei sind das Licht und das Mikrofon ausgebaut, was bei dieser Anleitung hinreicht nötig ist. Folge einfach der hier beschriebenen Anleitung.

Werkzeuge

Ersatzteile

PlayStation DualSense Controller v2 Button Rubber Membrane Set

Schritt 1

Schalte den Kontroller aus, bevor du mit der Reparatur beginnst.
Schiebe ein Plektrum an der unteren rechten Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 2

Schiebe das Plektrum an der rechten Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 3

Schiebe ein Plektrum an der unteren linken Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 4

Schiebe das Plektrum an der linken Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 5

Hebe die mittlere Zierblende mit den Fingern an der Unterkante hoch, um die restlichen Clips zu lösen.
Hebe die Blende über die Joysticks und entferne sie.
Lege die Blende beim Zusammenbau auf ihren Platz und drücke sie rundum den Rand fest, bis die Clips einrasten.

Schritt 6

Setze einen Spudger mit dem flachen Ende in den Spalt über der L1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die L1-Taste.

Schritt 7

Setze einen Spudger mit dem flachen Ende in den Spalt über der R1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die R1-Taste.

Schritt 8

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben mit denen das Gehäuse an den unteren Enden auf der Rückseite zusammengehalten ist.

Schritt 9

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben hinter der L1- und R1-Taste.

Schritt 10

Nimm einen Spudger und löse die beiden Clips auf beiden Seiten der Kopfhörerbuchse.

Schritt 11

Ziehe die Rückseite behutsam mit den Händen vom Kontroller ab.
Achte beim Zusammenbau darauf, dass die roten und schwarzen Kabel zu den Vibrationsmotoren nicht zwischen den Gehäusehälften eingeklemmt werden.

You can´t just grab both ends and expect it to open flawlessly, first you gotta travel the spudger around the seam at the outer edges of the controller, there are multiples clips in that area, there a couple really hard to get out at the outer edges of the R1 and L1 buttons, for those you need to insert the spudger bending outwards the bottom piece of the controller (a fairly amount, like 1.5mm) and while bending outwards use the same inserted spudger to lever them apart carefully, the plastic will bend quite a bit so be very careful with the motion of the spudger.

Yet again, that was my personal experience opening it up, try first as the guide says, if you feel the upper and bottom pieces glued around the R1 and L1, then try this.

Carlos Santana -

I had the same experience, the best way to reach these for me was to place the spunger from L1 R1 side whilst using a spunger to press outwards from the side like in Carlos's comment. Thank you Carlos I was struggling with this!

Remco geuze -

This did not work for me. Finally I just pulled the two parts apart at the bottom side, carefully twisting and manipulating until the parts clicked loose at the top side

Gilian Mischker -

This is the biggest hassle in the whole process. It seems that all controllers now come with those extra clips that other people mentioned here. I, however, didn't have the same success with their steps of running a spudger on the sides to undo the clip. Looking around, I found this Youtube video showing that you can undo the clips simply by twisting up from the bottom. Do it carefully because it pops off easily using this method - when I did, I used some force and the back just flew from my table.

I found it easier like that and was able to continue the process.

Rodrigo Castro -

+1 to this. None of the suggestions worked well enough for me, but this video clip got this step done for me nearly instantly. note the position of the tech's fingers and thumbs - I copied that exactly and had no issue.

Nathan K -

Schritt 12

Hebe den Akku hoch und schiebe ihn nach rechts, um besser an den Akkustecker heranzukommen.
Spanne die Akkukabel nicht zu stark an.

Schritt 13

Trenne den Akku mit deinen Fingern oder einer Pinzette von der Hauptplatine ab.
Ziehe beim Abtrennen des Akkus nicht an den Kabeln.

Schritt 14

Entferne den Akku.

Schritt 15

Hole das untere Mikrofon mit der Spudgerspitze aus seiner Halterung heraus und entferne es.
Achte beim Zusammenbau darauf, dass das Flachbandkabel des Mikrofons richtig durch den Schlitz in der Halterung verläuft.

Schritt 16

Fasse die Zuglasche am Mikrofonkabel mit den Fingern oder einer Pinzette und trenne es von der Hauptplatine ab.

Schritt 17

Entferne die 6,5 mm lange Kreuzschlitzschraube, mit der die Halterung des Akkus befestigt ist.

Schritt 18

Hebe die Akkuhalterung von der Hauptplatine ab.

The bottom left and right tabs of the battery bracket are meant to protect and retain the motor wires. In this guide step, you can see the wires are wound around the bracket. Move the wires behind this bracket and you won't have to worry about pinching the wires while reassembling the rear case.

Lone -

Schritt 19

Fasse das Kabel zur rechten Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Entferne das Kabel noch nicht ganz.

I think the cable you see here is put in backwards. The "Double Line" pull tab should connect to the motherboard.

Lone -

TRADUCCION:

Creo que el cable que se ve aquí está puesto al revés. La lengüeta de tiro "Doble línea" debe conectarse a la placa base.

Carlos López (España - Spain) -

Schritt 20

Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

Schritt 21

Fasse das Kabel zur linken Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Entferne das Kabel noch nicht ganz.

Schritt 22

Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

Schritt 23

Trenne das obere Mikrofon mit den Fingern oder einer Pinzette von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Wenn du das Mikrofon nicht tauschen willst, dann entferne es nicht vom Rahmen.

per sbaglio ho tirato forte la linguetta arancione in basso a destra e non so più dove inserirla

xXGabriele Massaro7Xx -

Schritt 24

Trenne das Kabel zum Touchpad mit den Fingern oder einer Pinzette von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

Schritt 25

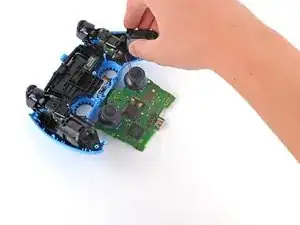

Führe die Joysticks vorsichtig durch das vordere Gehäuseteil und hebe die Hauptplatine heraus.
Die Hauptplatine ist noch mit vier verlöteten Kabeln an den Vibrationsmotoren angeschlossen. Spanne die Kabel nicht zu stark an.

There's small tabs holding the board in place along the side.

Roger Perez - 30/10/23

Schritt 26

Hebe den Lichtleiter mit der Spudgerspitze in der Mitte aus dem Kontroller heraus.
Entferne den Lichtleiter.

Schritt 27

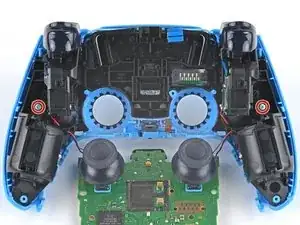

Entferne die zwei 6,5 mm langen Kreuzschlitzschrauben, mit denen der Mittelrahmen am vorderen Gehäuseteil befestigt ist.

My problem was the connection between the staggered contacts of flex cable from the button pads on the top side, and the staggered contacts on the motherboard below the joystick on the right in the photo.

Dave Hartman -

Schritt 28

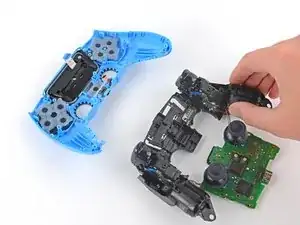

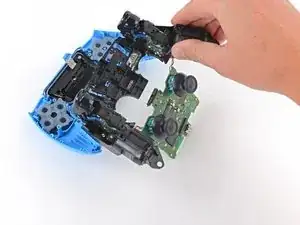

Hebe den Mittelrahmen sorgfältig nach oben aus dem vorderen Gehäuseteil heraus.
Achte darauf, dass die Kabel zu den Vibrationsmotoren nicht zu stark angespannt werden.
Führe beim Zusammenbau das Flachbandkabel zum Touchpad wieder durch die rechteckige Öffnung im Mittelrahmen.

Schritt 29

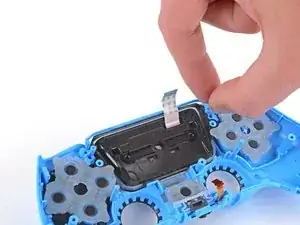

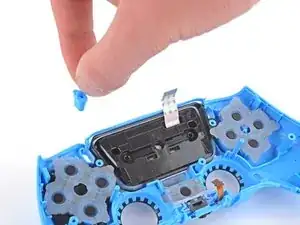

Entferne die Select- und die Start- Taste vom vorderen Gehäuseteil.

Schritt 30

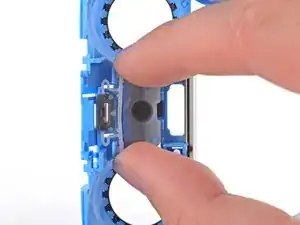

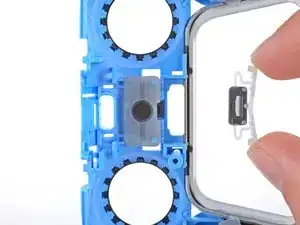

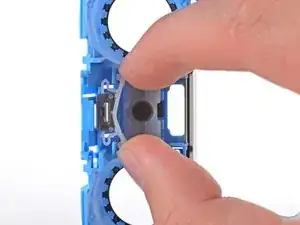

Die Mikrofon-Stummtaste wird mit einem Kunststoffclip im vorderen Gehäuseteil gehalten. Drücke den Clip leicht mit den Fingern zusammen und entferne ihn.

Schritt 31

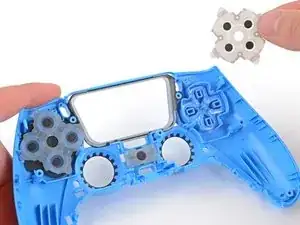

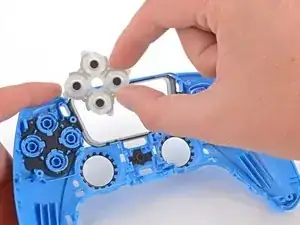

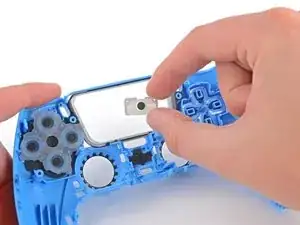

Entferne die drei leitenden Silikonmatten von der Innenseite des vorderen Gehäuseteils.
Die Tasten selbst liegen nun lose im vorderen Gehäuseteil.

Schritt 32

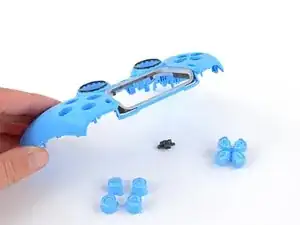

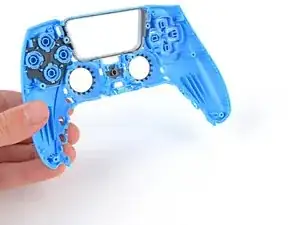

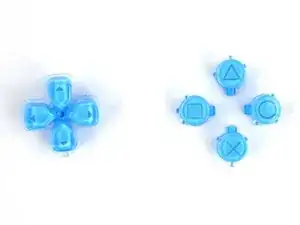

Halte das vordere Gehäuseteil nahe an der Arbeitsfläche und drehe es langsam um, bis die Tasten herausfallen.
Die Tasten können nur auf eine Weise eingesetzt werden, so dass sie nicht vertauscht werden können. Drücke sie nicht mit Gewalt hinein, wenn sie an der richtigen Stelle sind, geht es ganz leicht.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Tinte & Feder

Sam Omiotek

Mitglied seit: 25/02/19

87355 Reputation

Ein Kommentar

OK I just did this with my red dualsense and it was actually easier than this. Maybe it is a newer version??? I don't know, but it is different.

If you have the same one as me then do all steps up to, and including, step 18. Then do steps 23 and 24. Remove the two screws in step 27. All the guts will then lift out of the plastic shell, leaving you in a similar situation to step 29.

However, step 11 was difficult for me as the two parts did not simply pull apart. The bottom half came apart easily, but I had to push a thin tool in the top part near the trigger to release an extra clip. Only on one side, then the other side was easy.

Have fun!

token - 05/11/23
