DualSense Controller v2 Adaptive Trigger Austausch

Geschrieben von: Sam Omiotek

Kommentare: 19

DualSense Controller v2 Adaptive Trigger Austausch

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Befolge diese Anleitung, um einen oder beide adaptiven Trigger in deinem Sony DualSense-Controller zu ersetzen.

Wichtig: Diese Anleitung gilt für aktuelle DualSense-Controller mit FCC-IDs, die mit A enden. Überprüfe die Rückseite deines Controllers, um das Modell zu bestimmen. Endet dein Controller auf 1, handelt es sich um ein frühes Modell mit internen Unterschieden. Folge diesen Anleitungen für die frühere Version.

Werkzeuge

Schritt 1

Schalte den Kontroller aus, bevor du mit der Reparatur beginnst.
Schiebe ein Plektrum an der unteren rechten Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 2

Schiebe das Plektrum an der rechten Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 3

Schiebe ein Plektrum an der unteren linken Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 4

Schiebe das Plektrum an der linken Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 5

Hebe die mittlere Zierblende mit den Fingern an der Unterkante hoch, um die restlichen Clips zu lösen.
Hebe die Blende über die Joysticks und entferne sie.
Lege die Blende beim Zusammenbau auf ihren Platz und drücke sie rundum den Rand fest, bis die Clips einrasten.

Schritt 6

Setze einen Spudger mit dem flachen Ende in den Spalt über der L1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die L1-Taste.

Schritt 7

Setze einen Spudger mit dem flachen Ende in den Spalt über der R1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die R1-Taste.

Schritt 8

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben mit denen das Gehäuse an den unteren Enden auf der Rückseite zusammengehalten ist.

Schritt 9

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben hinter der L1- und R1-Taste.

Schritt 10

Nimm einen Spudger und löse die beiden Clips auf beiden Seiten der Kopfhörerbuchse.

Schritt 11

Ziehe die Rückseite behutsam mit den Händen vom Kontroller ab.
Achte beim Zusammenbau darauf, dass die roten und schwarzen Kabel zu den Vibrationsmotoren nicht zwischen den Gehäusehälften eingeklemmt werden.

You can´t just grab both ends and expect it to open flawlessly, first you gotta travel the spudger around the seam at the outer edges of the controller, there are multiples clips in that area, there a couple really hard to get out at the outer edges of the R1 and L1 buttons, for those you need to insert the spudger bending outwards the bottom piece of the controller (a fairly amount, like 1.5mm) and while bending outwards use the same inserted spudger to lever them apart carefully, the plastic will bend quite a bit so be very careful with the motion of the spudger.

Yet again, that was my personal experience opening it up, try first as the guide says, if you feel the upper and bottom pieces glued around the R1 and L1, then try this.

Carlos Santana -

I had the same experience, the best way to reach these for me was to place the spunger from L1 R1 side whilst using a spunger to press outwards from the side like in Carlos's comment. Thank you Carlos I was struggling with this!

Remco geuze -

This did not work for me. Finally I just pulled the two parts apart at the bottom side, carefully twisting and manipulating until the parts clicked loose at the top side

Gilian Mischker -

This is the biggest hassle in the whole process. It seems that all controllers now come with those extra clips that other people mentioned here. I, however, didn't have the same success with their steps of running a spudger on the sides to undo the clip. Looking around, I found this Youtube video showing that you can undo the clips simply by twisting up from the bottom. Do it carefully because it pops off easily using this method - when I did, I used some force and the back just flew from my table.

I found it easier like that and was able to continue the process.

Rodrigo Castro -

+1 to this. None of the suggestions worked well enough for me, but this video clip got this step done for me nearly instantly. note the position of the tech's fingers and thumbs - I copied that exactly and had no issue.

Nathan K -

Schritt 12

Hebe den Akku hoch und schiebe ihn nach rechts, um besser an den Akkustecker heranzukommen.
Spanne die Akkukabel nicht zu stark an.

Schritt 13

Trenne den Akku mit deinen Fingern oder einer Pinzette von der Hauptplatine ab.
Ziehe beim Abtrennen des Akkus nicht an den Kabeln.

Schritt 14

Entferne den Akku.

Schritt 15

Hole das untere Mikrofon mit der Spudgerspitze aus seiner Halterung heraus und entferne es.
Achte beim Zusammenbau darauf, dass das Flachbandkabel des Mikrofons richtig durch den Schlitz in der Halterung verläuft.

Schritt 16

Fasse die Zuglasche am Mikrofonkabel mit den Fingern oder einer Pinzette und trenne es von der Hauptplatine ab.

Schritt 17

Entferne die 6,5 mm lange Kreuzschlitzschraube, mit der die Halterung des Akkus befestigt ist.

Schritt 18

Hebe die Akkuhalterung von der Hauptplatine ab.

The bottom left and right tabs of the battery bracket are meant to protect and retain the motor wires. In this guide step, you can see the wires are wound around the bracket. Move the wires behind this bracket and you won't have to worry about pinching the wires while reassembling the rear case.

Lone -

Schritt 19

Fasse das Kabel zur rechten Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Entferne das Kabel noch nicht ganz.

I think the cable you see here is put in backwards. The "Double Line" pull tab should connect to the motherboard.

Lone -

TRADUCCION:

Creo que el cable que se ve aquí está puesto al revés. La lengüeta de tiro "Doble línea" debe conectarse a la placa base.

Carlos López (España - Spain) -

Schritt 20

Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

Schritt 21

Fasse das Kabel zur linken Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Entferne das Kabel noch nicht ganz.

Schritt 22

Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

Schritt 23

Trenne das obere Mikrofon mit den Fingern oder einer Pinzette von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.
Wenn du das Mikrofon nicht tauschen willst, dann entferne es nicht vom Rahmen.

per sbaglio ho tirato forte la linguetta arancione in basso a destra e non so più dove inserirla

xXGabriele Massaro7Xx -

Schritt 24

Trenne das Kabel zum Touchpad mit den Fingern oder einer Pinzette von der Hauptplatine ab.
Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

Schritt 25

Führe die Joysticks vorsichtig durch das vordere Gehäuseteil und hebe die Hauptplatine heraus.
Die Hauptplatine ist noch mit vier verlöteten Kabeln an den Vibrationsmotoren angeschlossen. Spanne die Kabel nicht zu stark an.

There's small tabs holding the board in place along the side.

Roger Perez - 30/10/23

Schritt 26

Hebe den Lichtleiter mit der Spudgerspitze in der Mitte aus dem Kontroller heraus.
Entferne den Lichtleiter.

Schritt 27

Entferne die zwei 6,5 mm langen Kreuzschlitzschrauben, mit denen der Mittelrahmen am vorderen Gehäuseteil befestigt ist.

My problem was the connection between the staggered contacts of flex cable from the button pads on the top side, and the staggered contacts on the motherboard below the joystick on the right in the photo.

Dave Hartman -

Schritt 28

Hebe den Mittelrahmen sorgfältig nach oben aus dem vorderen Gehäuseteil heraus.
Achte darauf, dass die Kabel zu den Vibrationsmotoren nicht zu stark angespannt werden.
Führe beim Zusammenbau das Flachbandkabel zum Touchpad wieder durch die rechteckige Öffnung im Mittelrahmen.

Schritt 29

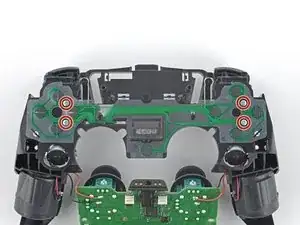

Entferne mit deinem Kreuzschlitzschraubendreher die vier 6,5-mm-Schrauben, mit denen die adaptiven Trigger am Mittelrahmen befestigt sind.
Die adaptiven Trigger sind locker und fallen aus dem Mittelrahmen.
Überprüfe beim Zusammenbau, ob die leitfähige Membran richtig ausgerichtet ist, indem du die Schraubenlöcher und Ausrichtungspfosten prüfst.
Die richtige Ausrichtung der leitfähigen Membran ist für die Tastenfunktionalität von entscheidender Bedeutung.

The controller I’m repairing for my nephew doesn’t have these screws, even though its FCC ID ends with A, therefore I’m unable to remove the adaptive triggers. Is there another type of official Sony controller, aside from the 1 and A models.

Some extra info that may be helpful: the controller came in a Ragnarok PS5 disc bundle purchased directly from Amazon (not a third party). Also, the length of the rectangular writing on the back of the controller shell is smaller than my own controller and the one pictured in this guide (roughly 1.5 inches across, compared to 2.25 inches).

Avery Dedmon -

I’m having the same issue. Here’s what I’m looking at: https://imgur.com/a/rik5EM5.

This doesn’t look anything like the internal images posted here. An ExtremeRate Amazon listing shows that there are four different DualSense models, from BDM-010 to BDM-040. It looks like this is a BDM-030 based on the motherboard.

Can someone please update these guides to reflect the different controller models? It’s really frustrating to get to Step 29 only to find that it doesn’t apply. There were other differences during disassembly that need to be reflected as well, including the back plate removal (newer models like mine are harder to remove, as other comments have noted).

elongatedpauses -

This is a repair guide for the V2, BDM-020 controller. Because of how Sony revises their controllers constantly, these guides won't necessarily work on future revisions. For anyone coming to this guide and checking comments, if your motherboard says BDM-020, you are in the right place.

To elongatedpauses, your controller is a BDM-030. You should find a guide for your controller. To anyone needing a guide for a future revision, extremerate has made youtube videos about installing their controller mods that include teardown steps.

Lone -

I am in the same situation. I’m going to attempt disassembly, but we’ll see how it goes. If I’m successful I’ll post comments with pictures and directions.

Klixx -

Schritt 30

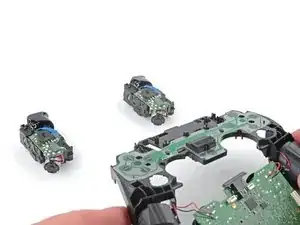

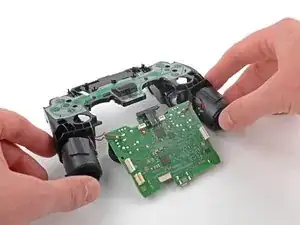

Hebe den Mittelrahmen von den adaptiven Triggern ab.
Achte darauf, die Kabel des Vibrationsmotors nicht aus der Hauptplatine zu ziehen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.
