Einleitung

Diese Anleitung zeigt, wie das vordere Gehäuseteil am Sony DualSense Kontroller getauscht wird.

Hinweis: Diese Anleitung gilt für den DualSense Kontroller mit der FCC Nummer, die auf A endet. Überprüfe dein Modell auf der Rückseite. Wenn die Nummer auf a1 endet , hast du ein älteres Modell mit internen Unterschieden. Benutze dann die Anleitungen für das frühere Modell.

  1. guhDdaTLO4Lx2TSt
    guhDdaTLO4Lx2TSt
    lRfON2tMHbYtvv3T
    • Schalte den Kontroller aus, bevor du mit der Reparatur beginnst.

    • Schiebe ein Plektrum an der unteren rechten Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

  2. KH36rgc41xkkIxEt
    KH36rgc41xkkIxEt
    UHgHxxDZK6uAadgL
    YCZY4rdKhkAMTZ62
    • Schiebe das Plektrum an der rechten Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

  3. POGlGjVFG32wJM2y
    POGlGjVFG32wJM2y
    PwStjKyYwXi1TP5q
    • Schiebe ein Plektrum an der unteren linken Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

  4. pXLCWFnCEuauqlKC
    pXLCWFnCEuauqlKC
    qdiJcNkOKbKphjJd
    gkLGOOWGftSaTGuV
    • Schiebe das Plektrum an der linken Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

  5. AB2xCYOXsbgPYry2
    AB2xCYOXsbgPYry2
    3Khr4r3J6arnKYaV
    CgyN41nIJb3FiQSj
    • Hebe die mittlere Zierblende mit den Fingern an der Unterkante hoch, um die restlichen Clips zu lösen.

    • Hebe die Blende über die Joysticks und entferne sie.

    • Lege die Blende beim Zusammenbau auf ihren Platz und drücke sie rundum den Rand fest, bis die Clips einrasten.

  6. UTnysFXrcZOXyN6b
    UTnysFXrcZOXyN6b
    gCEpcBW2RIqwfE3g
    UfskjjRq6Xc5sN2T
    • Setze einen Spudger mit dem flachen Ende in den Spalt über der L1-Taste ein.

    • Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.

    • Heble mit dem Spudger hoch und entferne die L1-Taste.

  7. DOGoFB2gdmebKksg
    DOGoFB2gdmebKksg
    a2OZYntXvJ5jEqwl
    XZM6oSOTggRpulT6
    • Setze einen Spudger mit dem flachen Ende in den Spalt über der R1-Taste ein.

    • Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.

    • Heble mit dem Spudger hoch und entferne die R1-Taste.

  8. NZyynHfafAxnDJyk
    • Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben mit denen das Gehäuse an den unteren Enden auf der Rückseite zusammengehalten ist.

  9. smAEGEk5WFdOafDe
    • Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben hinter der L1- und R1-Taste.

  10. KlxNTlBTTfFMuoPL
    KlxNTlBTTfFMuoPL
    euRWr4gYHKkFKvkN
    YGhW3IgpAKVBmarb
    • Nimm einen Spudger und löse die beiden Clips auf beiden Seiten der Kopfhörerbuchse.

  11. xjWsqFGNDLDLMbkS
    xjWsqFGNDLDLMbkS
    R43JFU2tjntM3GOJ
    • Ziehe die Rückseite behutsam mit den Händen vom Kontroller ab.

    • Achte beim Zusammenbau darauf, dass die roten und schwarzen Kabel zu den Vibrationsmotoren nicht zwischen den Gehäusehälften eingeklemmt werden.

    You can´t just grab both ends and expect it to open flawlessly, first you gotta travel the spudger around the seam at the outer edges of the controller, there are multiples clips in that area, there a couple really hard to get out at the outer edges of the R1 and L1 buttons, for those you need to insert the spudger bending outwards the bottom piece of the controller (a fairly amount, like 1.5mm) and while bending outwards use the same inserted spudger to lever them apart carefully, the plastic will bend quite a bit so be very careful with the motion of the spudger.

    Yet again, that was my personal experience opening it up, try first as the guide says, if you feel the upper and bottom pieces glued around the R1 and L1, then try this.

    Carlos Santana -

    I had the same experience, the best way to reach these for me was to place the spunger from L1 R1 side whilst using a spunger to press outwards from the side like in Carlos's comment. Thank you Carlos I was struggling with this!

    Remco geuze -

    This did not work for me. Finally I just pulled the two parts apart at the bottom side, carefully twisting and manipulating until the parts clicked loose at the top side

    Gilian Mischker -

    This is the biggest hassle in the whole process. It seems that all controllers now come with those extra clips that other people mentioned here. I, however, didn't have the same success with their steps of running a spudger on the sides to undo the clip. Looking around, I found this Youtube video showing that you can undo the clips simply by twisting up from the bottom. Do it carefully because it pops off easily using this method - when I did, I used some force and the back just flew from my table.

    I found it easier like that and was able to continue the process.

    Rodrigo Castro -

    +1 to this. None of the suggestions worked well enough for me, but this video clip got this step done for me nearly instantly. note the position of the tech's fingers and thumbs - I copied that exactly and had no issue.

    Nathan K -

  12. MUHdthfOoyldBVFr
    MUHdthfOoyldBVFr
    BQpL6myW2JRojkMo
    • Hebe den Akku hoch und schiebe ihn nach rechts, um besser an den Akkustecker heranzukommen.

    • Spanne die Akkukabel nicht zu stark an.

  13. WfRwBl31EDPRpSGo
    WfRwBl31EDPRpSGo
    NxOiZWbvbAOk6Q64
    • Trenne den Akku mit deinen Fingern oder einer Pinzette von der Hauptplatine ab.

    • Ziehe beim Abtrennen des Akkus nicht an den Kabeln.

  14. DLcICSfOGofUvx6a
    • Entferne den Akku.

  15. SauAEOZxj4FCS6NM
    SauAEOZxj4FCS6NM
    KDoPLAYcFsP5ueyb
    • Hole das untere Mikrofon mit der Spudgerspitze aus seiner Halterung heraus und entferne es.

    • Achte beim Zusammenbau darauf, dass das Flachbandkabel des Mikrofons richtig durch den Schlitz in der Halterung verläuft.

  16. v4nWXxvIlhysHlLy
    v4nWXxvIlhysHlLy
    43K5VZLmUlUGTBXM
    • Fasse die Zuglasche am Mikrofonkabel mit den Fingern oder einer Pinzette und trenne es von der Hauptplatine ab.

  17. TYxs5oRu2B5aAtxp
    • Entferne die 6,5 mm lange Kreuzschlitzschraube, mit der die Halterung des Akkus befestigt ist.

  18. xlXMna1BPmWLfKCA
    xlXMna1BPmWLfKCA
    TaW3YP1JZthaEuCN
    • Hebe die Akkuhalterung von der Hauptplatine ab.

    The bottom left and right tabs of the battery bracket are meant to protect and retain the motor wires. In this guide step, you can see the wires are wound around the bracket. Move the wires behind this bracket and you won't have to worry about pinching the wires while reassembling the rear case.

    Lone -

  19. hlS5jSTJlyd21Dux
    hlS5jSTJlyd21Dux
    1u6l2dySSGgK1fPi
    • Fasse das Kabel zur rechten Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

    • Entferne das Kabel noch nicht ganz.

    I think the cable you see here is put in backwards. The "Double Line" pull tab should connect to the motherboard.

    Lone -

    TRADUCCION:

    Creo que el cable que se ve aquí está puesto al revés. La lengüeta de tiro "Doble línea" debe conectarse a la placa base.

    Carlos López (España - Spain) -

  20. HNXlyG2tTg3BpVBA
    HNXlyG2tTg3BpVBA
    HLH5oEnH5vWTCfY6
    • Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

    • Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

  21. HDWPjnXLgdqSMQor
    HDWPjnXLgdqSMQor
    laXRqreMTfEVUj4y
    • Fasse das Kabel zur linken Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

    • Entferne das Kabel noch nicht ganz.

  22. ybMtetJ23SIypkFk
    ybMtetJ23SIypkFk
    UPBCTR4HNO6g4Aym
    • Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

    • Je nach Modell kann das Kabel die Hauptplatine beim Ablösen blockieren. In diesem Fall musst du es ganz von der Auslöserbaugruppe entfernen.

  23. aHgoOpyh14SgWJML
    aHgoOpyh14SgWJML
    Co4QFEZsSk5HmTSN
    • Trenne das obere Mikrofon mit den Fingern oder einer Pinzette von der Hauptplatine ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

    • Wenn du das Mikrofon nicht tauschen willst, dann entferne es nicht vom Rahmen.

    per sbaglio ho tirato forte la linguetta arancione in basso a destra e non so più dove inserirla

    xXGabriele Massaro7Xx -

  24. 6yoTmH3DGDjJN1T5
    6yoTmH3DGDjJN1T5
    YWwUpnVcRcpnoIm2
    • Trenne das Kabel zum Touchpad mit den Fingern oder einer Pinzette von der Hauptplatine ab.

    • Benutze zum Abtrennen die Zuglasche. Ziehe nicht am Kabel.

  25. IB3IHd151RUPhUqV
    IB3IHd151RUPhUqV
    TccAbvZvIpLAERIJ
    2xHcMnrLJn3PS5fu
    • Führe die Joysticks vorsichtig durch das vordere Gehäuseteil und hebe die Hauptplatine heraus.

    • Die Hauptplatine ist noch mit vier verlöteten Kabeln an den Vibrationsmotoren angeschlossen. Spanne die Kabel nicht zu stark an.

    There's small tabs holding the board in place along the side.

    Roger Perez -

  26. VYYRxEAoslcsEiwO
    VYYRxEAoslcsEiwO
    m5Z5fXfZLyBbx3AX
    hrTQVjgHHGXZpq4P
    • Hebe den Lichtleiter mit der Spudgerspitze in der Mitte aus dem Kontroller heraus.

    • Entferne den Lichtleiter.

  27. o5Ig1BOs2RjiDmXD
    • Entferne die zwei 6,5 mm langen Kreuzschlitzschrauben, mit denen der Mittelrahmen am vorderen Gehäuseteil befestigt ist.

    My problem was the connection between the staggered contacts of flex cable from the button pads on the top side, and the staggered contacts on the motherboard below the joystick on the right in the photo.

    Dave Hartman -

  28. gppOJiiBvunGyyhs
    gppOJiiBvunGyyhs
    eZ5TNPlXoUH2b5Vi
    yFGhwdR45WvMOeyQ
    • Hebe den Mittelrahmen sorgfältig nach oben aus dem vorderen Gehäuseteil heraus.

    • Achte darauf, dass die Kabel zu den Vibrationsmotoren nicht zu stark angespannt werden.

    • Führe beim Zusammenbau das Flachbandkabel zum Touchpad wieder durch die rechteckige Öffnung im Mittelrahmen.

  29. qrIdr4EQvBAZZgPP
    • Entferne die 6,5 mm lange Kreuzschlitzschraube, mit der das Touchpad an seiner Halterung befestigt ist.

  30. TuHo4WWUhVgNdZBP
    TuHo4WWUhVgNdZBP
    OmT6aQN24FImjEEQ
    6hPrDyRcLPGhTnTM

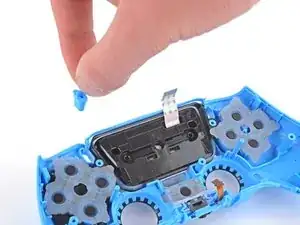

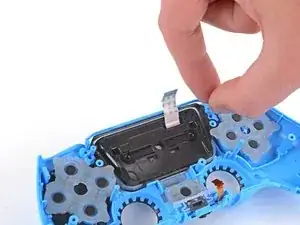

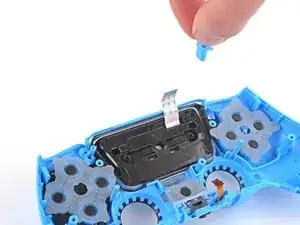

    • Entferne dieSelect- und die Start-Taste vom vorderen Gehäuseteil.

  31. HMyhK3CLSTXZBUYW
    HMyhK3CLSTXZBUYW
    L5neaVwMaLioUiYq
    2UqoycIjsJndfag2

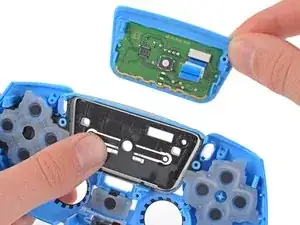

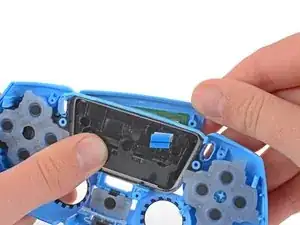

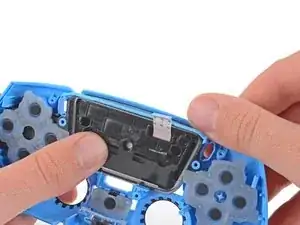

    • Fasse das Touchpad an der oberen rechten Ecke (Nähe an der Stelle, wo die Schraube war) und heble es behutsam von seiner Halterung weg.

    • Das Touchpad wird leicht von Clips an seiner Halterung befestigt.

    • Halte die Halterung mit dem Daumen fest, während du es ablöst.

    • Achte beim Zusammenbau darauf, dass die Clips des Touchpads in die Halterung einrasten. Du solltest es spüren und hören, wenn sie einklicken.

    Don't you know how to unhook the right one, and force it down?

    Fábio Leite -

  32. OQLMwpbelIWTIe3J
    OQLMwpbelIWTIe3J
    WjkTtaOXVccJVnVH

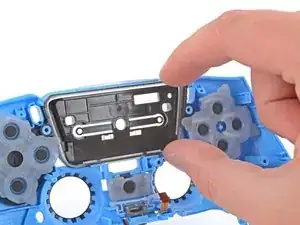

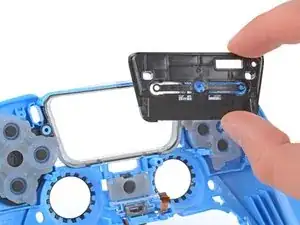

    • Entferne die Halterung des Touchpads aus dem vorderen Gehäuseteil.

  33. BMYHPKGpNyeHNLl1
    BMYHPKGpNyeHNLl1
    USuORrjSSKGVUTTw
    t3nY1PoXSTJHdXXW

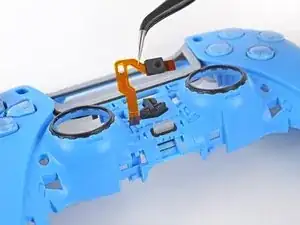

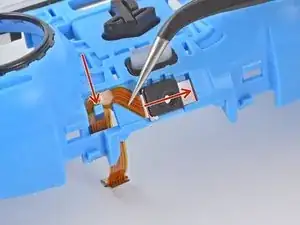

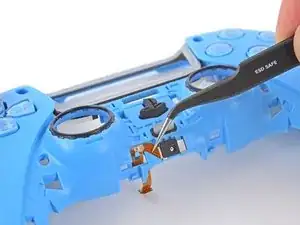

    • Nimm eine Pinzette und fädle das Mikrofonkabel behutsam aus dem vorderen Gehäuseteil heraus.

    • Hole das Kabel nicht mit Gewalt heraus. Möglicherweise hat es sich am vorderen Gehäuseteil verhakt.

    • Entferne das Mikrofon.

    • Achte beim Zusammenbau darauf, dass das Mikrofonkabel richtig in seinen Halteclips im vorderen Gehäuseteil sitzt.

  34. hX2rUoqidL2DCthT
    hX2rUoqidL2DCthT
    55PPPTeEVCI2m2HM
    NqTWOW2aRfpHH1EO

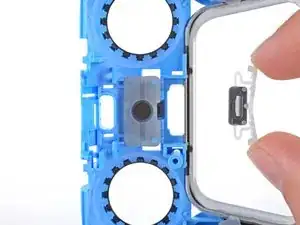

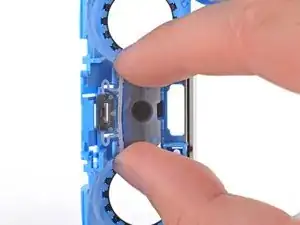

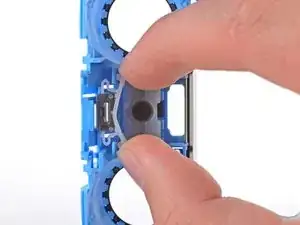

    • Drücke den Kunststoffclip, mit dem die Mikrofon-Stummtaste am vorderen Gehäuseteil befestigt ist, mit den Fingern leicht zusammen und entferne ihn.

  35. YnExaoDtRTYMlYrG
    YnExaoDtRTYMlYrG
    G5W3E2rlucUWjuDQ
    HTFOfaIXs6AVpqB6

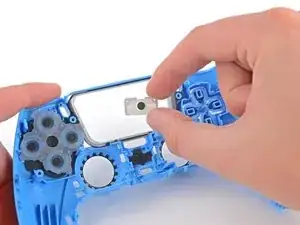

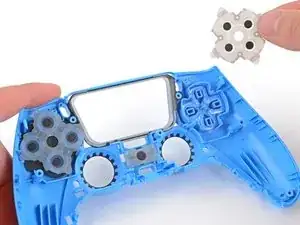

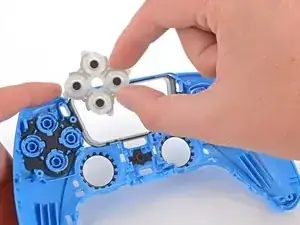

    • Entferne die drei leitenden Silikonmatten von der Innenseite des vorderen Gehäuseteils.

    • Die restlichen Tasten liegen nun lose im vorderen Gehäuseteil.

  36. pqEmVfUWNlH4B63m
    pqEmVfUWNlH4B63m
    dQmRtmIMMRgYTTbg
    lVDNjNLjPWetZMNE

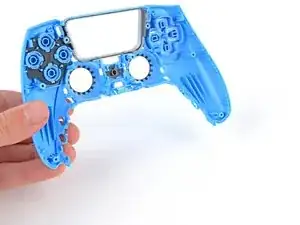

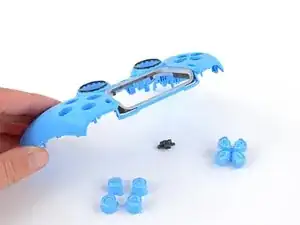

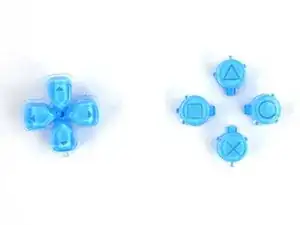

    • Halte das vordere Gehäuseteil nahe über die Arbeitsfläche und drehe es langsam herum, so dass die Tasten herausfallen.

    • Hinweis zum Zusammenbau: Die Tasten sind so geformt, dass sie nur auf eine Weise passen. Drücke sie nicht mit Gewalt hinein, wenn sie richtig sitzen, fallen sie von alleine hinein.

  37. pUuP5V6coJWdcJeS
    pUuP5V6coJWdcJeS
    LwCDE6VFC2RKLqrs
    NrVkj3qeugZFIeuZ

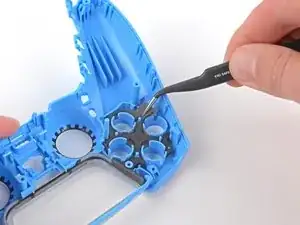

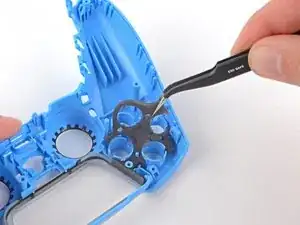

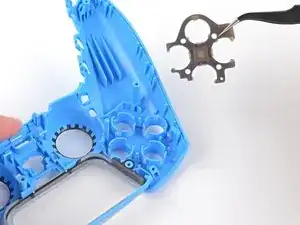

    • Entferne die elastische Isoliermatte mit den Fingern oder einer Pinzette vom vorderen Gehäuseteil.

  38. pYvwDnOY5Gy64AHb
    pYvwDnOY5Gy64AHb
    VFePQiHhhpfE4SiZ
    vbrg5kGIHOYgxdVb

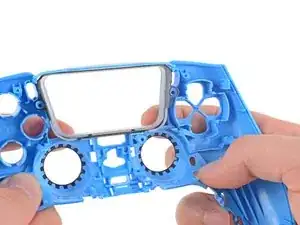

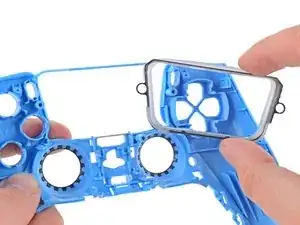

    • Drücke die Blende des Touchpads mit den Fingern zur Innenseite des vorderen Gehäuseteils heraus und entferne sie.

  39. e1KJtRmjBjwdeXcS

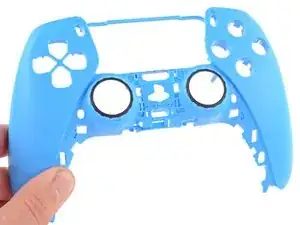

    • Das vordere Gehäuseteil verbleibt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
