DualSense Edge Akku tauschen

Geschrieben von: Roberto Loya

Kommentare: 5

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie der Akku im DualSense Edge PlayStation 5 Controller ausgetauscht wird. Wenn sich der Controller nicht mehr einschalten lässt oder schnell seine Ladung verliert, musst du wahrscheinlich den Akku tauschen.

Der Akku versorgt das Gerät mit Energie. Leider lässt die Kapazität eines Akkus nach vielen Ladezyklen nach. Wenn du merkst, dass er seine Ladung nicht mehr richtig hält, ist es an der Zeit für diese Reparatur.

Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Schalte den Controller aus, bevor du mit der Reparatur anfängst.

Werkzeuge

Schritt 1

Schalte den Controller vor Reparaturbeginn aus und trenne alle Kabel ab.

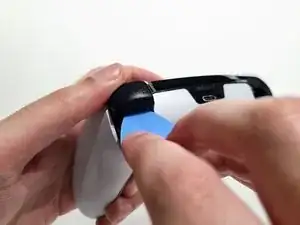

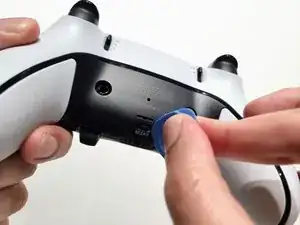

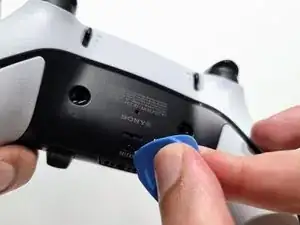

Drücke die Auslösetaste auf der Rückseite mit einem Plektrum zur Seite.

Schritt 2

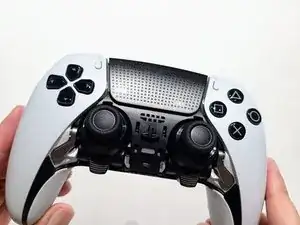

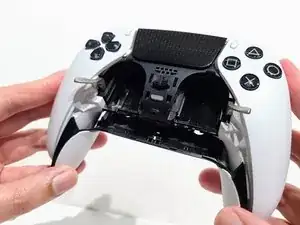

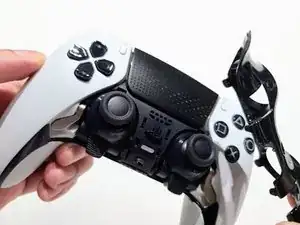

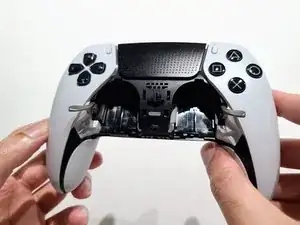

Entferne die vordere Zierblende.

Schritt 3

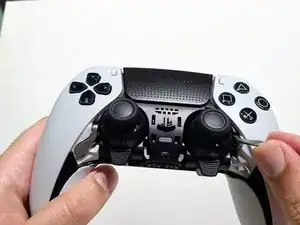

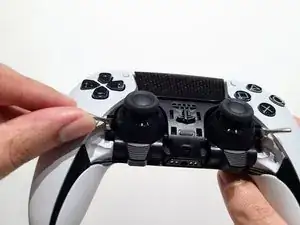

Hebe die Metallhebel hoch, die die Joysticks befestigen.

Schritt 4

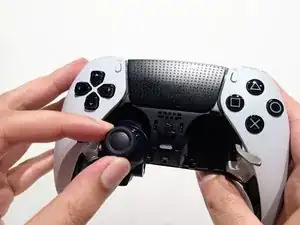

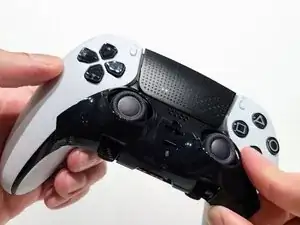

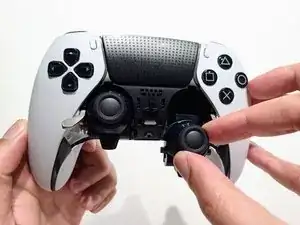

Der jeweilige Joystick sollte dann leicht herausgleiten.

Schritt 5

Die L1- und R1-Tasten sind mit zwei Clips befestigt. Wenn sich nur einer der Clips löst, dann gehe mit dem Spudger auf die andere Seite der Taste, um auch den anderen Clip zu öffnen. Heble nicht weiter an eine Seite, wenn der Clip gelöst ist, du riskierst, dass der andere Clip bricht.

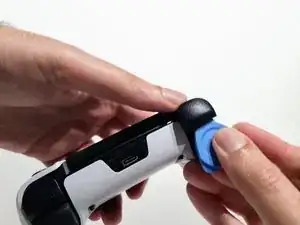

Heble die R1- und L1-Schultertaste mit dem Plektrum heraus.
Halte deinen Daumen über die Taste, damit sie beim Ausbau nicht herausspringen kann.

Schritt 6

Die rückseitige Zierblende wird von empfindlichen Kunststoffclips festgehalten. Arbeite langsam und vorsichtig, damit die Clips nicht kaputt gehen.

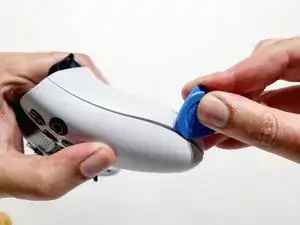

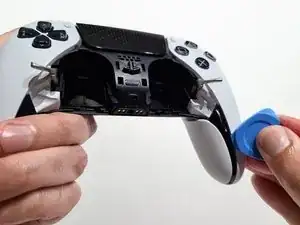

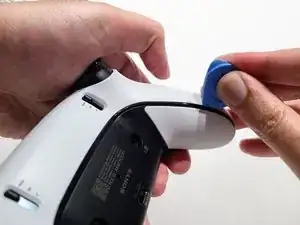

Schiebe das Plektrum an der linken und rechten Seite der rückseitigen Zierblende entlang, um die Clips zu lösen.

Schritt 7

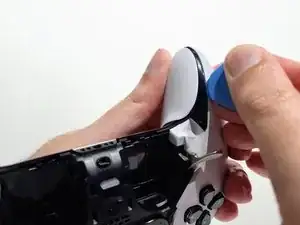

Drehe den Controller herum und schiebe das Plektrum weiter an der Blende entlang, um die restlichen Clips zu lösen.

Schritt 8

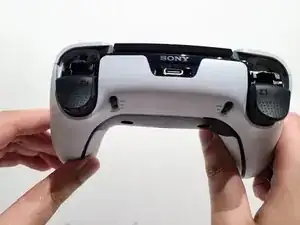

Alle Clips sind gelöst und du kannst die rückseitige Zierblende abnehmen.
Wenn die Blende doch noch irgendwo festhängt, dann halte an und schaue nach, ob einer der Clips wieder eingerastet ist. Löse ihn dann mit dem Plektrum, damit er nicht beschädigt wird.

Schritt 9

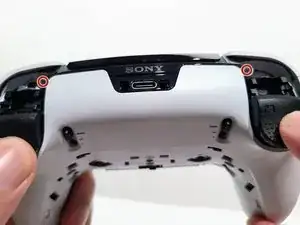

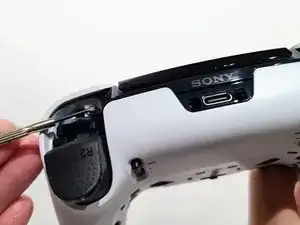

Entferne die beiden 6,4 mm langen Schrauben von den Fassungen der L1- und R1-Tasten (eine Schraube auf jeder Seite).

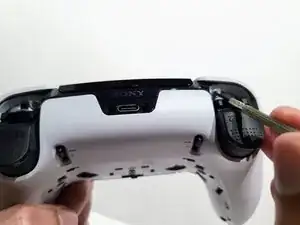

Nimm dafür einen JIS J0 Schraubendreher, oder einen offiziellen Kreuzschlitzschraubendreher PH0 von iFixit. Er ist so konstruiert, dass er an JIS-Schrauben passt. Wenn du einen anderen Schraubendreher verwendest, kann der Schraubenkopf beschädigt werden.

Schritt 10

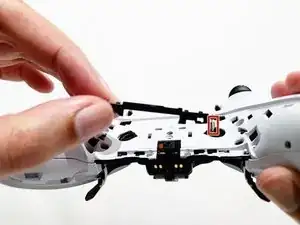

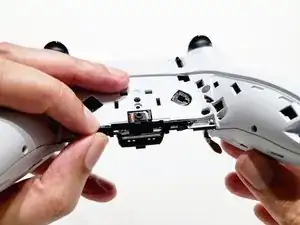

Drücke den Hebel nach links. Hebe ihn hoch, um ihn vom Controller abzulösen.
Achte auf die am Hebel befestigte Feder, sie kann leicht verloren gehen.

No mention of removing the two additional screws under the spring?

Andrew Ducharme -

Schritt 11

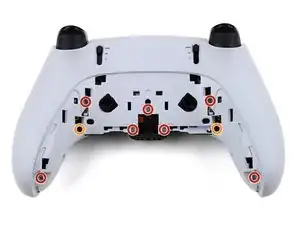

Drehe die neun Schrauben heraus, mit denen das Gehäuserückteil befestigt ist:
Sieben 6,4 mm lange Schrauben
Zwei 10,5 mm lange Schrauben

Schritt 12

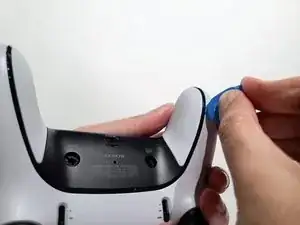

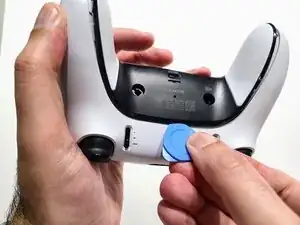

Setze ein Plektrum zwischen das vordere und rückseitige Gehäuseteil ein und heble sie behutsam auseinander.

Schritt 13

Wenn das Gehäuse noch irgendwo festhängt, dann halte an und schaue nach, ob irgendwelche Clips wieder eingerastet sind. Löse sie dann wieder mit dem Plektrum und achte darauf, dass sie nicht beschädigt werden.

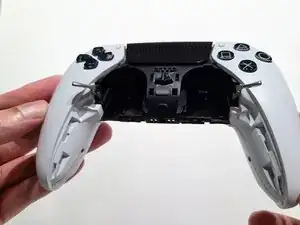

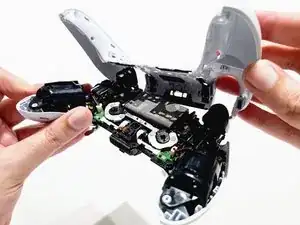

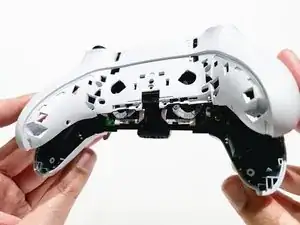

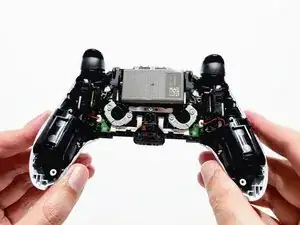

Ziehe das Gehäuserückteil vorsichtig mit der Hand vom Controller ab.

Schritt 14

Die Gehäuserückseite hält zwei kleine Kunststoffabdeckungen für die Einstellschieber der adaptiven Triggereinheit fest. Es kann sein, dass sie beim Ausbau abgefallen sind. Setze sie wieder in die Gehäuserückseite ein, damit sie nicht verloren gehen.

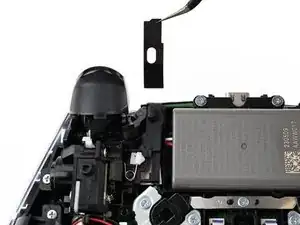

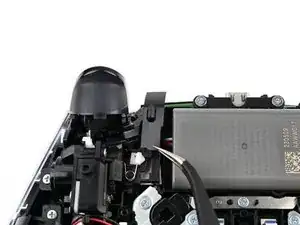

Hebe die Abdeckung mit den Fingern oder einer Pinzette vom Controller ab.

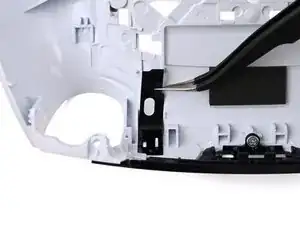

Schiebe das flache Ende der Abdeckung unter die Kunststofflasche in der Gehäuserückseite..
Achte darauf, dass sie sich frei in ihrer Rille bewegen kann. Die Seite mit der Ausbuchtung muss zur Mitte des Controllers hin zeigen.
Wenn eine der Abdeckungen im Laufe der Reparatur verbogen wird, dann erwärme sie ein wenig, um sie wieder in ihre alte Form zu bringen.
Beim Zusammenbau kannst du die Abdeckungen mit einem kleinen Stück von Malerband an der Außenseite des Controllers festkleben.

Schritt 15

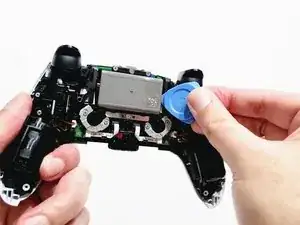

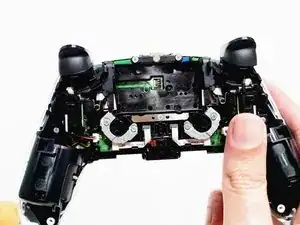

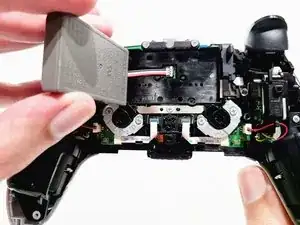

Hebe den Akku mit dem Plektrum aus dem Akkufach heraus. Der Akkuanschluss wird sichtbar.
Der Akku liegt löse im Akkufach. Halte den Controller so, dass der Akku oben ist, damit er nicht herausfällt.

Schritt 16

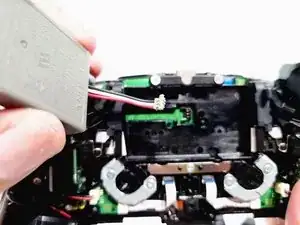

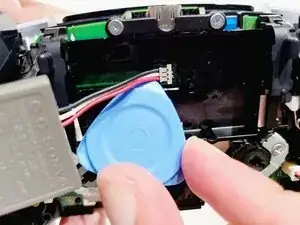

Setze dein Plektrum unter den Flachstecker und drücke ihn zu dir nach oben, um ihn abzutrennen.
Heble nur am Stecker, nicht an den Kabeln. Sie könnten dadurch beschädigt werden.

Any idea of where to buy a dual sense edge battery?

Carl Brad -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
