DualSense Edge Platinen der rückseitigen Tasten tauschen

Lege den Controller mit den Joysticks nach unten auf die Arbeitsfläche.

Schiebe die Release-Taste nach links. Die vordere Zierblende sollte auf die Arbeitsfläche fallen.

Hebe den Controller hoch, die Zierblende bleibt auf der Arbeitsfläche liegen.

Drehe den Controller um, so dass die Joysticks oben sind.

Hebe den Metallhebel hoch, der die Joysticks befestigt. Der Joystick sollte dann leicht herausgleiten.

Hole den Joystick aus seinem Einschub heraus.

Wiederhole das Verfahren für den anderen Joystick.

Setze ein Plektrum mit der flachen Seite zwischen den schwarzen Teil der rückseitigen Zierblende und der oberen Abdeckung nahe am Hebel für die Joysticks ein.

Schiebe das Plektrum zum unteren Ende des Griffs hin, bis sich die Clips lösen.

Schiebe das Plektrum um die Rückseite des Controllers herum und drehe den Controller so, dass die Tasten nach unten zeigen.

Schiebe das Plektrum um die Kante der rückseitigen Zierblende entlang, bis sich die Clips lösen.

Schiebe das Plektrum an der Kante der Blende am anderen Griff entlang.

Wenn alle Clips geöffnet sind, kannst du die Zierblende abnehmen.

Setze einen Spudger mit dem flachen Ende zwischen die L1- und L2-Tasten.

Heble die L1-Taste mit dem Spudger heraus.

Wiederhole das Verfahren für die R1-Taste.

Entferne die beiden 6,4 mm Schrauben hinter der L1- und R1-Taste.

Drehe den Controller so, dass die Griffe zu dir zeigen.

Hebe das rechte Ende der Feder der Ablöseleiste mit einer gewinkelten Pinzette vom weißen Pfosten ab.

Schiebe die Ablöseleiste mit den Fingern oder einer Pinzette nach links.

Schiebe die Leiste aus dem Controller heraus und entferne sie.

Entferne die neun Schrauben, mit denen die Rückseite befestigt ist:

Sieben 6,4 mm lange Schrauben

Zwei 10,5 mm lange Schrauben

Setze die Spitze eines Plektrums unten an einem der Griffe in den Spalt an der Außenkante ein.

Löse mit dem Plektrum die Clips, mit denen die Gehäuserückseite mit der Vorderseite verbunden ist, und heble die beiden Teile voneinander ab.

Heble weiter an der Kante des Controllers entlang, bis die beiden Gehäuseteile voneinander getrennt sind.

Wiederhole das Verfahren und trenne die beiden Teile auch an der anderen Seite voneinander.

Halte das Hauptgehäuse mit einer Hand fest.

Hebe die Gehäuserückseite mit der anderen Hand hoch. Sie sollte sich schräg abheben lassen.

Drücke die Gehäuserückseite ein wenig zu den L- und R-Tasten hin, hebe sie dann vom Controller nach oben und entferne sie.

Hebe die Abdeckung mit den Fingern oder einer Pinzette vom Controller ab.

Schiebe das flache Ende der Abdeckung unter die Kunststofflasche in der Gehäuserückseite.

Hebe den Akku an und bewege ihn nach rechts, um an den Akkustecker darunter heranzukommen.

Heble den Flachstecker mit dem flachen Ende des Spudgers hoch.

Entferne den Akku.

Halte den Schalter der rückseitigen Taste nach unten und entferne gleichzeitig die beiden 6,4 mm langen Schrauben, mit denen die Halterung der rückseitigen Taste befestigt ist.

Halte den Schalter der rückseitigen Taste weiterhin nach unten und hebe gleichzeitig die Halterung der rückseitigen Taste mit den Fingern oder einer Pinzette nach oben heraus.

Hebe den Schalter der rückseitigen Taste mit den Fingern oder einer Pinzette nach oben heraus. Verliere nicht die beiden weißen Kunststoffabdeckungen seitlich am Schalter.

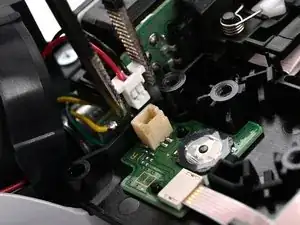

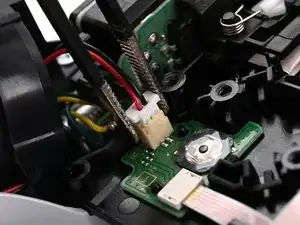

Hebe den JST-Stecker am Kabel zum Vibrationsmotor mit einer Pinzette aus seinem Anschluss heraus und trenne ihn ab.

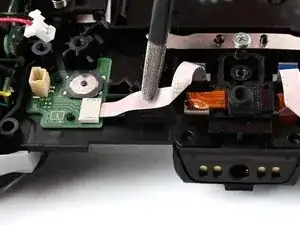

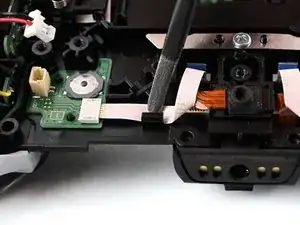

Hole das Flachbandkabel zur rückseitigen Taste mit einer Pinzette aus seinem Kunststoffclip heraus.

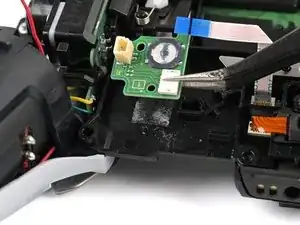

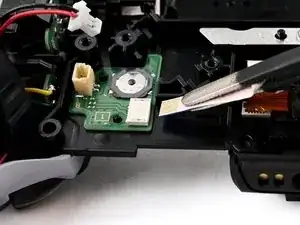

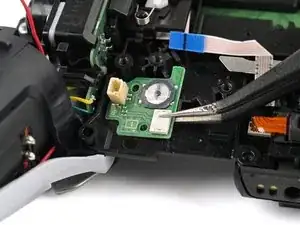

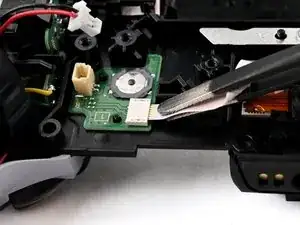

Fasse die blaue Zuglasche am Flachbandkabel zur rückseitigen Tastenplatine mit einer Pinzette, ziehe es von der Platine weg und trenne es ab.

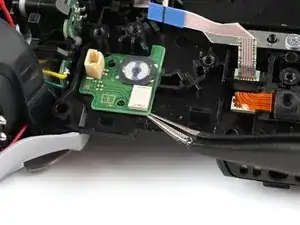

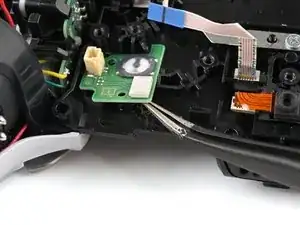

Setze eine gebogene Pinzette unter die innere untere Ecke der rückseitigen Tastenplatine.

Heble die rückseitige Tastenplatine mit der Pinzette hoch, bis sie sich aus der Klebeverbindung darunter abgelöst hat.

Hebe die rückseitige Tastenplatine mit den Fingern oder einer Pinzette hoch und entferne sie.
