DualSense Kontroller v2 Mikrofone tauschen

Geschrieben von: Sam Omiotek

Kommentare: 7

DualSense Kontroller v2 Mikrofone tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie das obere und untere Mikrofon gemeinsam oder alleine im Sony DualSense Kontroller getauscht werden.

Hinweis: Diese Anleitung gilt für den DualSense Kontroller mit der FCC Nummer , die auf A endet. Überprüfe dein Modell auf der Rückseite. Wenn die Nummer auf a1 endet , hast du ein älteres Modell mit internen Unterschieden. Benutze dann die Anleitungen für das frühere Modell.

Werkzeuge

Schritt 1

Schalte den Kontroller aus, bevor du mit der Reparatur beginnst.
Schiebe ein Plektrum an der unteren rechten Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 2

Schiebe das Plektrum an der rechten Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 3

Schiebe ein Plektrum an der unteren linken Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.

Schritt 4

Schiebe das Plektrum an der linken Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.

Schritt 5

Hebe die mittlere Zierblende mit den Fingern an der Unterkante hoch, um die restlichen Clips zu lösen.
Hebe die Blende über die Joysticks und entferne sie.
Lege die Blende beim Zusammenbau auf ihren Platz und drücke sie rundum den Rand fest, bis die Clips einrasten.

Schritt 6

Setze einen Spudger mit dem flachen Ende in den Spalt über der L1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die L1-Taste.

Schritt 7

Setze einen Spudger mit dem flachen Ende in den Spalt über der R1-Taste ein.
Halte deinen Daumen über die Taste, damit sie nicht im ganzen Raum herumfliegen kann.
Heble mit dem Spudger hoch und entferne die R1-Taste.

Schritt 8

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben mit denen das Gehäuse an den unteren Enden auf der Rückseite zusammengehalten ist.

Schritt 9

Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben hinter der L1- und R1-Taste.

Schritt 10

Nimm einen Spudger und löse die beiden Clips auf beiden Seiten der Kopfhörerbuchse.

Schritt 11

Ziehe die Rückseite behutsam mit den Händen vom Kontroller ab.
Achte beim Zusammenbau darauf, dass die roten und schwarzen Kabel zu den Vibrationsmotoren nicht zwischen den Gehäusehälften eingeklemmt werden.

You can´t just grab both ends and expect it to open flawlessly, first you gotta travel the spudger around the seam at the outer edges of the controller, there are multiples clips in that area, there a couple really hard to get out at the outer edges of the R1 and L1 buttons, for those you need to insert the spudger bending outwards the bottom piece of the controller (a fairly amount, like 1.5mm) and while bending outwards use the same inserted spudger to lever them apart carefully, the plastic will bend quite a bit so be very careful with the motion of the spudger.

Yet again, that was my personal experience opening it up, try first as the guide says, if you feel the upper and bottom pieces glued around the R1 and L1, then try this.

Carlos Santana -

I had the same experience, the best way to reach these for me was to place the spunger from L1 R1 side whilst using a spunger to press outwards from the side like in Carlos's comment. Thank you Carlos I was struggling with this!

Remco geuze -

This did not work for me. Finally I just pulled the two parts apart at the bottom side, carefully twisting and manipulating until the parts clicked loose at the top side

Gilian Mischker -

This is the biggest hassle in the whole process. It seems that all controllers now come with those extra clips that other people mentioned here. I, however, didn't have the same success with their steps of running a spudger on the sides to undo the clip. Looking around, I found this Youtube video showing that you can undo the clips simply by twisting up from the bottom. Do it carefully because it pops off easily using this method - when I did, I used some force and the back just flew from my table.

I found it easier like that and was able to continue the process.

Rodrigo Castro -

+1 to this. None of the suggestions worked well enough for me, but this video clip got this step done for me nearly instantly. note the position of the tech's fingers and thumbs - I copied that exactly and had no issue.

Nathan K -

Schritt 12

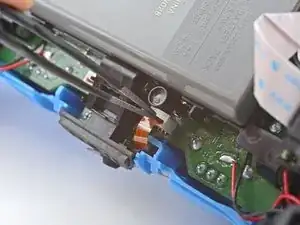

Hebe das untere Mikrofon mit der Spudgerspitze aus seiner Halterung nahe beim Akku heraus.
Achte beim Zusammenbau darauf, dass das Flachbandkabel zum Mikrofon durch den Schlitz in der Halterung verläuft.

Schritt 13

Fasse die Zuglasche am Kabel des unteren Mikrofons mit einer stumpfen Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.

Schritt 14

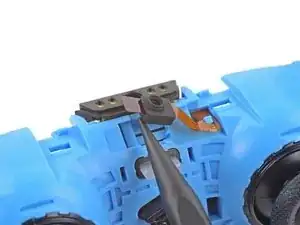

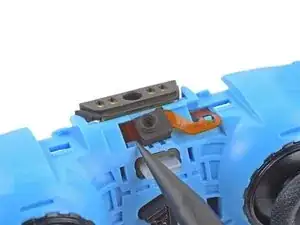

Hebe das obere Mikrofon mit der Spudgerspitze aus dem vorderen Gehäuseteil heraus.
Achte beim Zusammenbau darauf, dass das Flachbandkabel zum oberen Mikrofon richtig in seinem Schlitz verläuft und im vorderen Gehäuseteil eingehakt ist.

Schritt 15

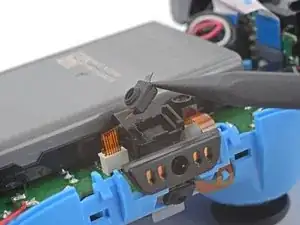

Fasse die Zuglasche am Kabel des oberen Mikrofons mit einer stumpfen Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
Entferne das obere Mikrofon noch nicht, es geht nicht zu dieser Seite des vorderen Gehäuseteils heraus.

Schritt 16

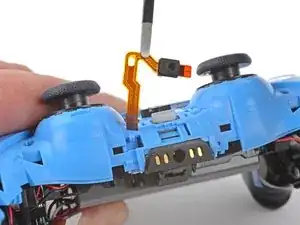

Entferne das obere Mikrofon von der Oberseite des vorderen Gehäuseteils her mit den Fingern oder einer Pinzette.
Hole das Kabel nicht mit Gewalt heraus. Es ist wahrscheinlich noch am vorderen Gehäuseteil hängen geblieben.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.
