DualShock 4 (CUH-ZCT1U) Lichtleiste tauschen

Geschrieben von: Clay Eickemeyer
  • Kommentare: 9
DualShock 4 (CUH-ZCT1U) Lichtleiste tauschen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

15 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die Lichtleiste im DualShock 4 model CUH-ZCT1U Kontroller ausgetauscht wird.

Die Lichtleiste besteht aus einem zweiteiligen Halter, LED-Lichtleiter und einem Diffuser zur Lichtverteilung. Wenn die Lichtleiste selbst in Ordnung ist, das Licht aber nicht funktioniert, dann folge dieser Anleitung um die Tochterplatine und die LED-Lichtquelle zu ersetzen.

  1. X5wSfxicAxSko1Zg

    • Überprüfe die Modellnummer auf der Rückseite des Controllers. Die Anleitung wurde mit einem CUH-ZCT1U Modell geschrieben. Wenn du ein anderes Modell hast, können sich die Verfahren und die Teile leicht unterscheiden.

    • Wenn du ein Modell der zweiten Generation eines DualShock 4 hast, mit der Modellnummer CUH-ZCT2U, benutze diese Anleitungen.

    model:cuh-zct2e

    كيف يمكن ان افكها

    Mhmod -

  2. w1u5HLFRbQIP2d2F
    w1u5HLFRbQIP2d2F
    pJuWDOWVmAmLyI6V

    • Um den Kontroller während der Reparatur sicher zu lagern, kannst du eine weiche Unterlage, z.B. ein Mikrofasertuch verwenden.

    • Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist.

    to re-torque these PH00 screw... i found 19Ncm to be about the max. (since 27Ncm was too much)

    Dreamcat 4 -

  3. NgnhjUOrfuwMJyov
    NgnhjUOrfuwMJyov
    cwbJVa63FyosD31P
    HvrmieUp6UwVcySs

    • Heble mit einem Plektrum an jeder Ecke der L1-Taste, bis sie sich vom Gehäuse löst.

    • Decke die Taste ab, damit sie nicht davonfliegen kann.

    • Entferne die Taste.

    I found this step difficult. I've done it in the past but for some reason, this time I am having a very difficult time getting L1/R1 to come out. In the image, the shell is already apart, but for me at this stage it's still clamped shut after I removed the screws.

    Jimmy -

  4. AJugiOXGbAhQ1BMq

    • Entferne in gleicher Weise die R1-Taste.

    I didn't have to remove the buttons just to replace the battery ...

    Justin Vander Ziel -

  5. B1xF1WqHbfBoBJtF
    B1xF1WqHbfBoBJtF
    EHOhhIPKfA2DZQfI
    McHyyAQtKhIUOHJO

    • Das Rückgehäuse ist mit sechs Rasten am vorderen Gehäuseteil befestigt. In den nächsten vier Schritten wird gezeigt, wie die Rasten gelöst werden, bevor das Gehäuse geöffnet werden kann.

    • Setze das Plektrum nach unten geneigt in der Mitte zwischen Griff und Aktionstasten zwischen Vorder- und Rückseite ein.

    • Schiebe das Plektrum zum Griff hin und heble gleichzeitig, bis sich die erste Raste löst.

    • Wiederhole das Ganze auf der anderen Seite des Controllers, um die zweite Raste zu lösen.

  6. j1WZgSo6o3TaODlg
    j1WZgSo6o3TaODlg
    eRF1MNwAMFijHfw4
    ocNfVkqvnbtCNBcd

    • Zwei weitere Rasten halten die Gehäuseteile beim Erweiterungsabschluss und der Kopfhörerbuchse zusammen.

    • Setze das Plektrum links und rechts von den Anschlüssen zwischen dem vorderen und rückseitigem Gehäuseteilen ein.

    • Verdrehe das Plektrum, bis sich die Gehäuseteile voneinander lösen.

    • Wenn sich die Teile nicht leicht lösen, dann setze das Plektrum in verschiedenen Winkeln ein.

    • Öffne den Controller noch nicht, er wird immer noch mit zwei sehr empfindlichen Rasten in der Nähe der Trigger-Tasten zusammengehalten.

  7. jf5SveEdOwRIGhJq

    • Die letzten beiden Rasten sind sehr empfindlich und müssen von innen aus dem Gehäuse geöffnet werden. Wenn sie dabei brechen, ist es nicht so schlimm, die Reparatur und die Funktion wird dadurch nicht beeinträchtigt.

    • Du findest die Rasten, wenn du durch den Spalt über den R2- und L2-Tasten schaust.

    Ah, well perhaps I may have broken a tab by not removing the buttons but if be more worried about breaking the buttons

    Justin Vander Ziel -

  8. qQcyUfycauX1EUE6
    qQcyUfycauX1EUE6
    YFUPEeSZZqPY4U1E
    OHcMVCNj4VJZWyNC

    • Schiebe die Spitze eines Spudgers durch den Spalt über der R2-Taste und drücke die Raste nach außen.

    • Während du die Raste nach außen drückst, ziehe gleichzeitig das Rückgehäuse langsam vom vorderen Gehäuseteil ab, bis sie sich voneinander lösen.

    • Öffne den Controller erst, wenn beide Rasten bei R2 und L2 gelöst sind.

    • Wiederhole das Verfahren für die Raste bei der L2-Taste.

  9. PKcRjl2CIQogpTKp
    PKcRjl2CIQogpTKp
    fip3U51QOcVGEXVJ
    u6ZnJrwXE1clORUW

    • Drücke die R2-Taste und schiebe die Gehäuserückseite darüber.

  10. KP2vxXGWlaTfsUDK

    • Drücke die L2-Taste und schiebe die Gehäuserückseite darüber.

  11. 3hhTNdLYVWIBGeVA
    3hhTNdLYVWIBGeVA
    hfTvkNdF3uokn4Pa
    GXsRCZqUChYpLy1d

    • Klappe die Gehäuserückseite oben über den Controller und lege sie ab, achte dabei darauf, dass das Verbindungskabel nicht zu stark angespannt wird.

  12. nCng6Fw1GK6utOG1
    nCng6Fw1GK6utOG1
    SZUVqTnFbaQPaXbq
    5sWqh1SoSQhBsOFd

    • Ziehe das Verbindungskabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus seinem Anschluss heraus.

    • Achte beim Zusammenbau darauf, dass die Zuglasche beim Verbinden des Steckers zur Außenseite hin zeigt.

    On the model CUH-ZCT2E the circuit board is mirrored so that the connection is on the left side. When reassembling the blue tab should be facing inwards.

    Konrad Skeri Ekblad -

    I just left the interconnect cable attached and held things out of the way when I put in the new battery

    Justin Vander Ziel -

    I melted the connector with my soldering iron while removing the analog, is there a way to replace it? I don't know how many pins it has or the model to buy.

    Arlindo Tsuyoshi Hayashi -

  13. wHJhajYtDYFVivr3

    • Entferne die beiden 6,4 mm langen Kreuzschlitzschrauben, mit denen der Halter der Lichtleiste am Gehäuserückteil befestigt ist.

    No screws in mine - lift one side then the other - asymmetric clips.

    Louis Kleiman -

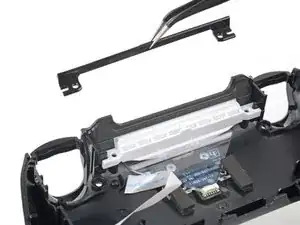

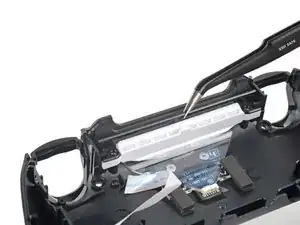

  14. lElsC4ww6LAogtZO
    lElsC4ww6LAogtZO
    tZgykh5o3oHlOlQ2
    5y5Hv4FMFLDcAWy5

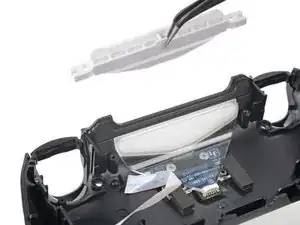

    • Entferne den schwarzen Abstandshalter und den weißen Halter von der Lichtleiste.

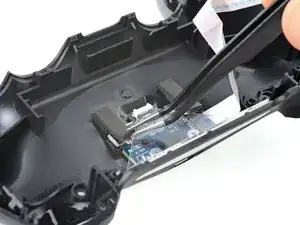

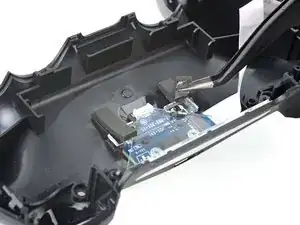

  15. aeJ12wfGaYPq5cch
    aeJ12wfGaYPq5cch
    olfGmbkIAhhlPXha
    qy6GpQB3WlKlscMJ

    • Löse den Schaumstoff von der Lichtleiste ab.

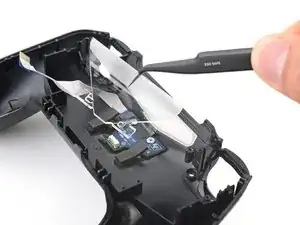

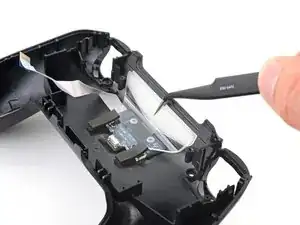

  16. fD6IbDRmDkctvDpE
    fD6IbDRmDkctvDpE
    GRkJd1NEnyPSuOV3
    tNOhr1fYN6OGfTWN

    • Fasse die Lichtleiste an und hebe sie aus den Führungsstiften im Gehäuserückteil heraus.

    • Entferne die Lichtleiste.

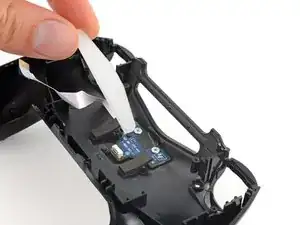

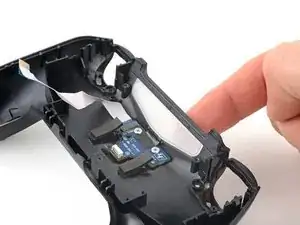

  17. UKkYyR22yaeOebkW
    UKkYyR22yaeOebkW
    pAOCbKntVLjZncsI
    B1SAJk14LWdjfSZc

    • Drücke den Diffuser vom Gehäuserückteil aus nach innen und entferne ihn.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
