DualShock 4 CHU-ZCT2U Ladeeinheit tauschen

Geschrieben von: Sam Omiotek
  • Kommentare: 11
DualShock 4 CHU-ZCT2U Ladeeinheit tauschen

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie die Ladeeinheit im Sony Dualshock 4 CHU-ZCT2U PlayStation Kontroller getauscht wird.

  1. tUikjiOGBaxcOEkP
    tUikjiOGBaxcOEkP
    TmnKQyKCNFSJTcJc

    • Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen das hintere Gehäuseteil befestigt ist.

    A driver size recommendation would be nice. I tried several and found that a size 2.5 Phillips worked nicely

    Justin Vander Ziel -

  2. w1bkfQZMxAAHtQgX
    w1bkfQZMxAAHtQgX
    plRPM3kHcVdnHKKr

    • Die Gehäuseteile werden von vier empfindlichen Kunststoffclips zusammengehalten. Die Stellen, wo sie sind, kannst du in dieser Anleitung besser sehen.

    • Die Clips halten die Teile an der Naht zusammen. Wenn sie kaputt gehen, funktioniert der Controller trotzdem noch.

    • Setze das Öffnungswerkzeug in die Naht zwischen den beiden Gehäuseteilen ein, fange damit an den Außenseiten der Griffe an.

    • Heble die beiden Gehäuseteile vorsichtig auseinander, bis sie sich teilweise voneinander gelöst haben.

    easy, but quite brute way of opening the rear panel without the opening tool: https://www.youtube.com/watch?v=wYybiBBL...

    watch the opening from the back part only, then return here.

    christianviali -

    That worked but a couple clips broke in the process. Beware for people trying this method.

    Bryan Remely -

    There are 4 tab clips total, 2 at the top corners (very easy to break) and 2 at the bottom near the ports. The screws will keep it together even if they do break but be careful if you don’t want to break them.

    Fungi -

    I've written a guide to help others find the clips and unlatch them.

    Wichtiger Schritt zum Öffnen des DualShock 4 CUH-ZCT2

    Richard -

    Hi Richard,

    Thanks for writing this up! I'm going to link your guide into the step.

    Arthur Shi -

  3. DIJIOhITDeiAwtRH
    DIJIOhITDeiAwtRH
    NF4xVXtPZufVHicc
    QeIjsGkBIonmDXX1

    • Verwende das Öffnungswerkzeug, um die Gehäuseteile voneinander zu trennen, indem du die Clips rund um den Rand des Controllers löst.

    I've written a guide to help others find and unlatch these clips

    Wichtiger Schritt zum Öffnen des DualShock 4 CUH-ZCT2

    Richard -

  4. omi15NXRmqNu43A2
    omi15NXRmqNu43A2
    UitmPy1NEmiWWRpI

    • Hebe das hintere Gehäuseteil direkt vom Controller weg.

    • Entferne das Gehäuseteil noch nicht ganz, es ist noch mit einem Flachbandkabel am Controller angeschlossen.

  5. Ro5UWfFl1lrsvuAV
    Ro5UWfFl1lrsvuAV
    GAGBgDPAAaZIEyLA

    • Ziehe das Flachbandkabel mit den Fingern sehr vorsichtig und gerade aus seinem Anschluss auf der Hauptplatine heraus.

    • Die Zuglasche an diesem Kabel ist so klein, dass du sie nicht mit den Fingern oder einer Pinzette fassen kannst. Du musst stattdessen am Kabel selbst ziehen. Normalerweise solltest du immer die Zuglaschen benutzen.

    • Fasse beim Zusammenbau das Kabel an der blauen Zuglasche und drücke es behutsam gerade in den Anschluss hinein. Drücke eher an der blauen Zuglasche als am Kabel selbst.

    I'm struggling getting the ribbon to connect back in. Why might that be?

    David Clair II -

  6. 6IWKg4VxLacIktqP
    6IWKg4VxLacIktqP
    KQAX4SsHe5LjYOOA
    NBc5xJawXvLXqtsT

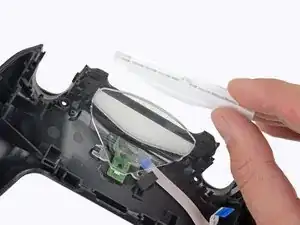

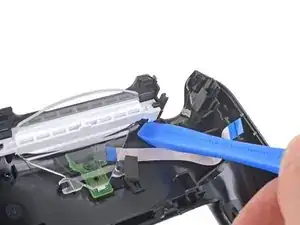

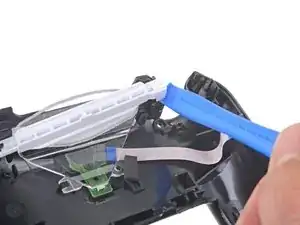

    • Nimm ein Öffnungswerkzeug oder einen Spudger und löse die weiße Kunststoffleiste vom hinteren Gehäuseteil ab.

  7. LirWpwHsEKlW53rP
    LirWpwHsEKlW53rP
    PfMlFCqGYZZaJSKj

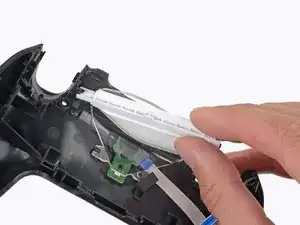

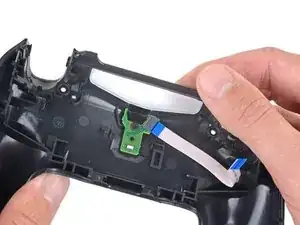

    • Entferne die weiße Kunststoffleiste.

  8. GjR4rUck4bONaW3J
    GjR4rUck4bONaW3J
    tnLTIGOVtRa2a3MK
    2vdPotLhbaQ6whlQ

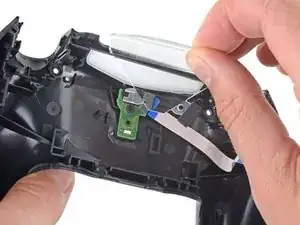

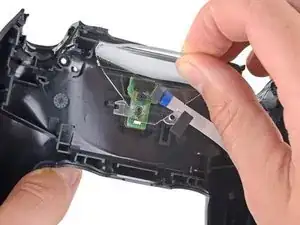

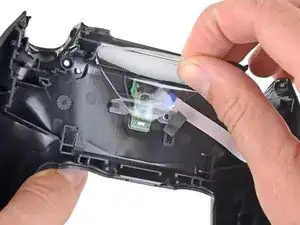

    • Hebe den Lichtleiter vom hinteren Gehäuseteil ab und entferne ihn.

    • Richte den Lichtleiter beim Zusammenbau mit Hilfe der Kerbe unten links am hinteren Gehäuseteil aus.

  9. JmYKPTgSbbPJCjyA
    JmYKPTgSbbPJCjyA
    iV6HrfZ4P3Ypmpyx
    gyRXtqpM5wXrQlbk

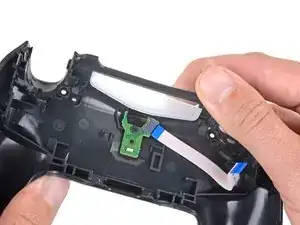

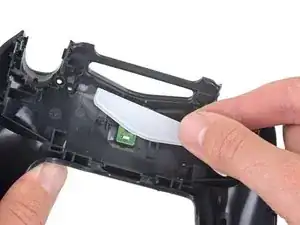

    • Drücke das durchscheinende Kunststoffteil mit den Fingern durch das Oberteil des Kontrollers.

    • Entferne das durchscheinende Kunststoffteil.

  10. 5QcYYAfdNpu1DPa4
    5QcYYAfdNpu1DPa4
    WwuPsHvNJofAmgbk

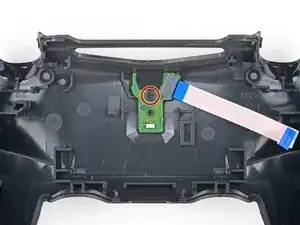

    • Entferne die 4,4 mm lange Kreuzschlitzschraube von der Ladeeinheit.

  11. Ub1PaeIttiQSTWWM
    Ub1PaeIttiQSTWWM
    kdXZLIXUffSXReFV

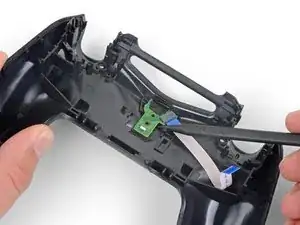

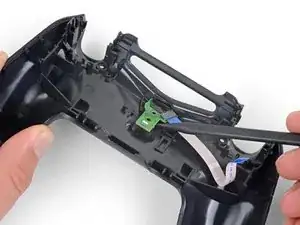

    • Hebe die Ladeeinheit mit der Spudgerspitze vom hinteren Gehäuseteil ab.

  12. MIAoXGbhLeNBmBFC
    MIAoXGbhLeNBmBFC
    hj4FlIGFiOKtiOXl

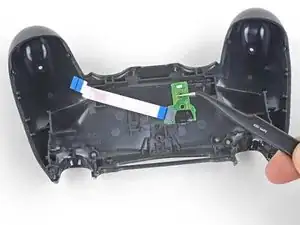

    • Entferne die Ladeeinheit mit einer Pinzette vom hinteren Gehäuseteil.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektroschrott fachgerecht.

Die Reparatur verlief nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
