Einleitung
Wenn man einen Joystick verwendet, dreht man zwei Klammern innerhalb des Sticks, welche mit je einem Potentiometer verbunden sind. Potentiometer werden hauptsächlich dazu verwendet, die genaue Bewegung des Joysticks zu messen. Ein Potentiometer misst oben und unten, das andere links und rechts. Im Potentiometer befindet sich eine Metallbürste, welche von einer weißen Befestigung gehalten wird. Wenn die Befestigung die Bürsten bewegt, ändert sich der Wiederstand und der Joystick gibt das entsprechende Signal aus. Wenn ein Joystick kaputt geht, ist oft Verschleiß die Ursache. Mit der Zeit, beschädigen die Bürsten die Pads und sorgen für Probleme.
Diese Anleitung zeigt, wie man ein beschädigtes Potentiometer aus einem DualShock 4 Controller (PS4 Controller) ersetzt. Das Format dieser Anleitung kann grundsätzlich auch für einen DualSense Controller (PS5 Controller) verwendet werden.
Es werden keine speziellen Erfahrungen benötigt, um diese Anleitung durchzuführen.
Die Potentiometer können von Amazon bezogen werden. Der Link der für die Ersatzteile angegeben ist, ist teuer und man findet günstigere Alternativen auf Amazon.
Ersatzteile
-
-
Nehme den Controller, der Joystick Probleme besitzt.
-

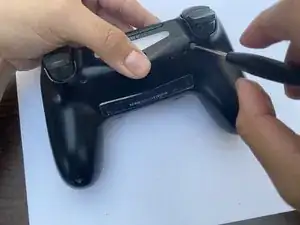

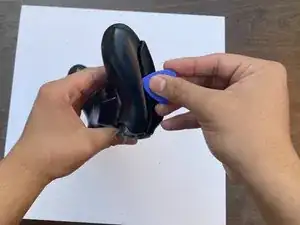

Verwende einen #00 Kreuzschlitzschraubendreher um die vier 6 mm langen Schrauben zu entfernen.
-
-
-

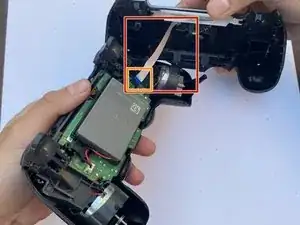

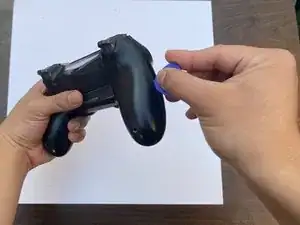

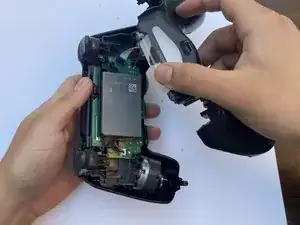

Nach dem vorsichtigem Öffnen des Gehäuses identifiziere das weiße Flachbandkabel welches mit dem Mainboard verbunden ist.
-
Fasse das Kabel an der blauen Endung und entferne es vorsichtig.
-
-
-

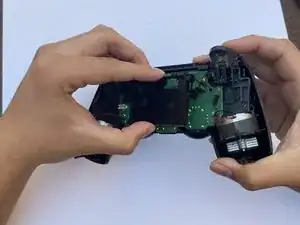

Nachdem du die erste Hälfte des Gehäuses entfernt ist, sieht man den Akku.
-

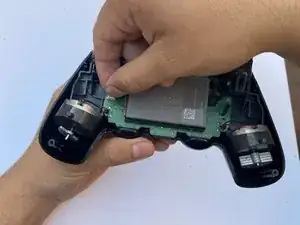

Trenne den Akku vom Mainboard über den weißen Stecker vom Mainboard.
-

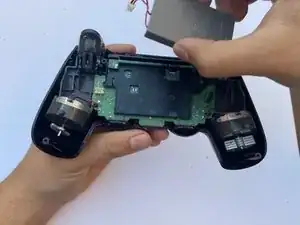

Entferne den Akku.
-
-
-
Ziehe den Akku heraus.
-

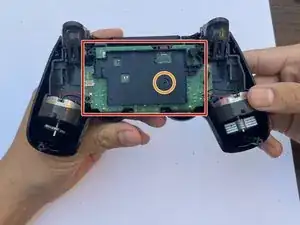

Bei anderen Modellen wird das Akku-Gehäuse von einer Schraube befestigt.
-
-
-

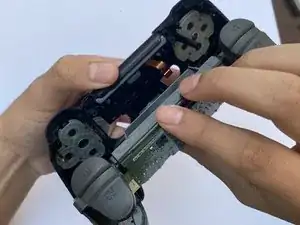

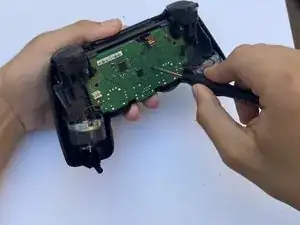

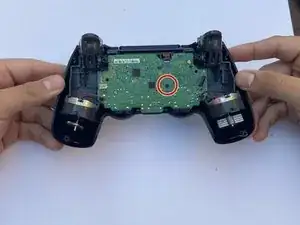

Verwende denselben #00 Kreuzschlitzschraubendreher. Entferne vorsichtig die 6 mm lange Schraube welche das Mainboard und die andere Hälfte des Controller-Gehäuses befestigt.
-
-
-

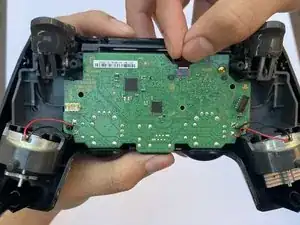

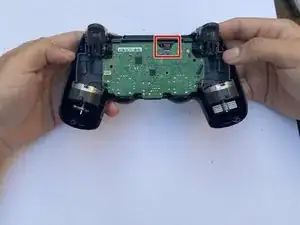

Achte auf das Kabel, welches an der Oberseite des Mainboards befestigt ist. Trenne es mit deinen Fingern.
-

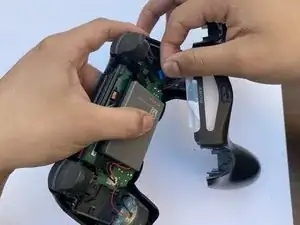

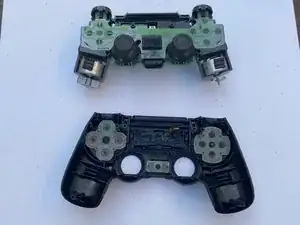

Trenne die andere Hälfte des Controller-Gehäuses vom Mainboard.
-
-
-

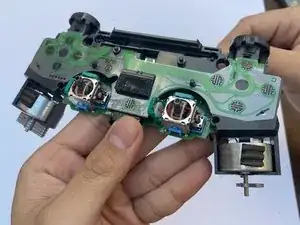

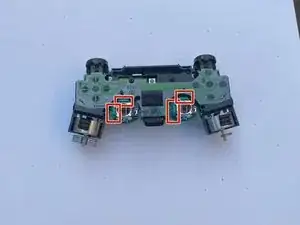

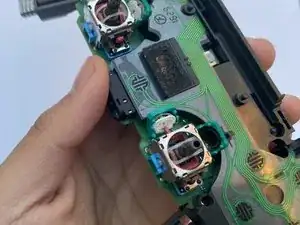

Wir konzentrieren uns nun auf das Mainboard.
-

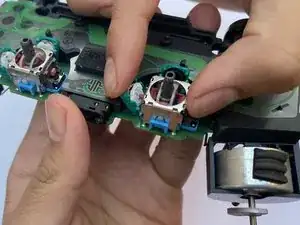

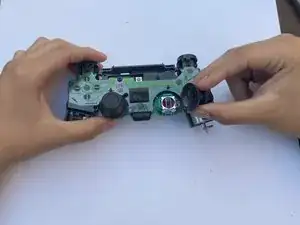

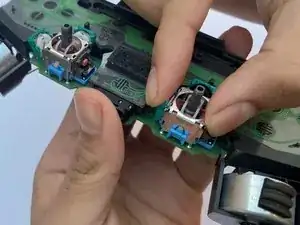

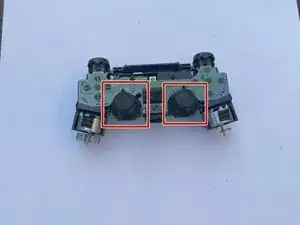

Entferne den Thumbstick vom Joystick, der Probleme bereitet. Sollte das beide Joysticks betreffen, entferne beide Thumbsticks.
-
-
-

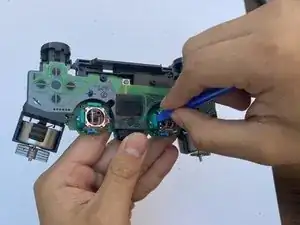

Verwende das Öffnungswerkzeug um das Gehäuse zu öffnen, welches das beschädigte Potentiometer beinhaltet.
-
-
-

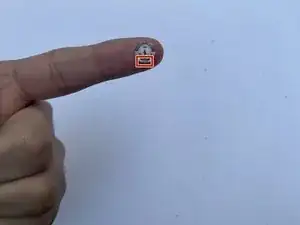

Nehme dein Potentiometer-Ersatz.
-

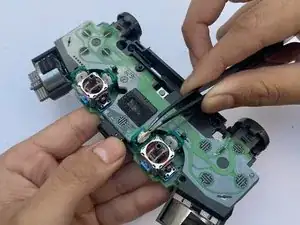

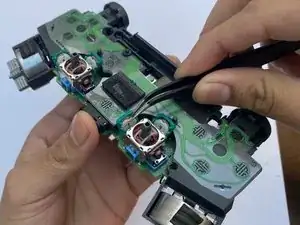

Verwende eine Pinzette, um die neuen Potentiometer in ihr entsprechendes Gehäuse zu setzen.
-
Platziere das Potentiometer so, dass die Punkte am Gehäuseboden liegen.
-
-
-
Stelle sicher, dass die Aussparung des Potentiometers an dem Stößel orientiert ist (Im ersten Bild; Das orangene Plastik).
-
Sobald alles befestigt ist, schließe das Gehäuse des Potentiometers.
-
Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.
2 Kommentare
How the replacement of the metal springs should it repair the issue? isn't the conductive graphite in the green part of the potentiometer the part worned out?
i would say it's both, before replacing the stick (or for inexperienced the whole pad) you could try cleaning the conductive graphite with a qtip with isopropyl alcohol, and that little curved metal part on the metal spring.
To me it didn't work but I haven't done it properly yet, I'm planning to retry it
chief -
Make sure when preparing to do this repair you check what replacements you need. There is 2 different styles that Sony has used.
Sam Closser -
