Duracell CEF14N NiMH Batterieladergerät lädt nicht

Geschrieben von: David Greene
  • Kommentare: 0
Duracell CEF14N NiMH Batterieladergerät lädt nicht

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

1 Stunde

Einleitung

ACHTUNG: WECHSELSTROM

Entlade den Kondensator vor den Ausbau, wenn möglich. Wenn das nicht möglich ist, lass das Gerät 2-3 Tage ausgesteckt liegen, bevor du mit der Reparatur anfängst. Kondensatoren können dir einen bösen und/oder gefährlichen elektrischen Schlag geben.

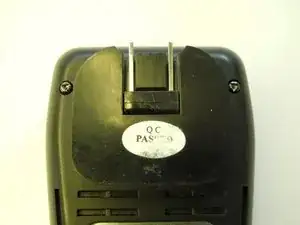

  1. U3M2BIQDDTaA6dCg
    U3M2BIQDDTaA6dCg

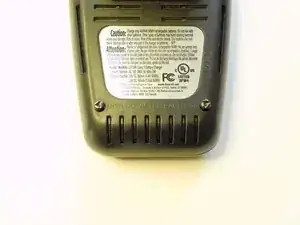

    GjptpYwZWTMTcygw

    • Verwende einen kleinen Schraubenzieher, um die vier Schrauben hinten ab Gehäuse zu entfernen.

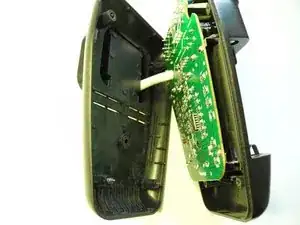

  2. lmwNeuZAobntiDbe

    • Verwende deine Hände, um Vorder- und Hinterteil anzuheben.

    • Sei vorsichtig, um nicht die Drähte oder die weiße Hülse innen zu deformieren oder auszureißen (wie im Bild gezeigt).

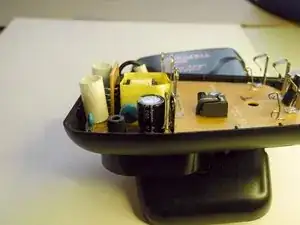

  3. ikZZXNrbH5AVOhvq

    • Löte den defekten Kondensator (ein schwarzer 680 uF 20 V Radial Modell)

    • Wenn das Gerät nicht für drei Tage ausgesteckt war, wirst du den Kondensator mit einem Widerstand entladen müssen.

    • Ersetze den Widerstand mit einem ähnlichen, zB einem 25 V Rubycon.

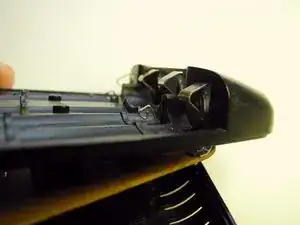

  4. r2gqaV4biZkDnZNH

    • Stecke den PCB durch die vordere Hälfte des Gehäuses. Stelle sicher, dass die LED und Batterie-Kontakte auf der anderen Seite des Gehäuses komplett rausschauen.(siehe Foto)

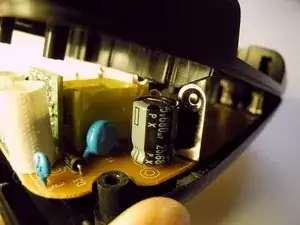

  5. 2i3wsoKaUcvNpWNU

    • Drücke die Vorderseite langsam und vorsichtig auf den PCB und die Hinterseite des Gehäuses.

    • Stelle sicher, dass das Plastik Teil in der Nähe der Btterie am Vordergehäuse vor dem metallischen Ende zu liegen kommt. Du musst das Vordergehäuse womöglich etwas anpassen, dass es sauber sitzt.

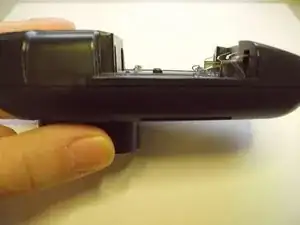

  6. xBLMIPv6KANLEfVn

    • Prüfe, ob das Plastikteill im Vorderteil wirklich das metallische Ende am PCB berührt. Vorder- und Hinterteil des Gehöuses müssen nahtlos zusammenpassen.

    • Schließe den Zusammenbau mit dem Anziehen der 4 schrauben an der Hinterseite ab.

    • Prüfe das Ladegerär , indem du 2 neue, passende Batterien in symmetrische Schlitze einlegst und den LED Status ansiehst. ROT = Batterie lädt, GREEN= Laden abgeschlossen, ROT BLINKEND = Batterie- oder Ladeproblem
