Dyson Supersonic HD01 Motor tauschen

Geschrieben von: Sophie Windover
  • Kommentare: 7
Dyson Supersonic HD01 Motor tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

30 - 40 Minuten

Einleitung

Diese Anleitung zeigt, wie der Motor im Dyson Supersonic HD01 ausgetauscht wird. Der Motor deines Haartrockners muss ausgetauscht werden, wenn er beschädigt ist und andere Reparaturversuche nicht erfolgreich en.

  • Vorsicht: Sei bei der Arbeit an Schaltern und anderen empfindlichen elektrischen Bauteilen nicht zu grob.
  • Hinweis: Beim Zusammenbau benötigst du Kleber, um die Tasten wieder zu befestigen.

  1. XRwwjuHKrrPGW4gF
    XRwwjuHKrrPGW4gF
    qVUg2PHqmMZsSLIR

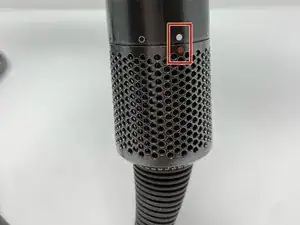

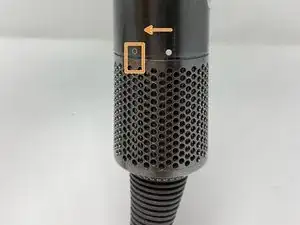

    • Suche den roten Punkt am Oberteil der Filterabdeckung.

    • Der rote und der weiße Punkt am Unterteil des Haartrocknergriffs sind übereinander ausgerichtet.

    • Drehe die Filterabdeckung gegen den Uhrzeigersinn bis der rote Punkt mit dem weißen Kreis am Griff übereinstimmt.

  2. wMAXTGKRbkvKcfnm
    wMAXTGKRbkvKcfnm
    pADghCfBSomUrEfl

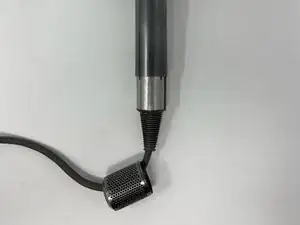

    • Entferne die Filterabdeckung, indem du sie vom Griff abziehst.

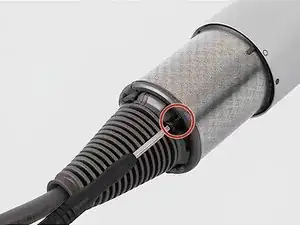

  3. f1AEDj5oP5iyGqyE

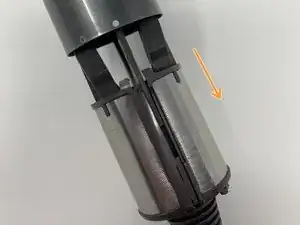

  4. xPX1AXfyb1gyJJDK
    xPX1AXfyb1gyJJDK
    Jmh2JwG63mKgVlbb
    vv6qrvyFY6JPZckC

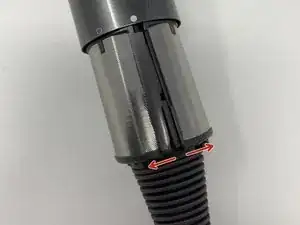

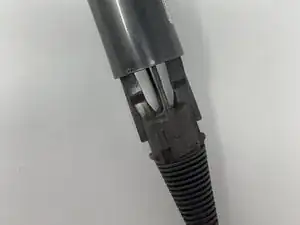

    • Löse das Filtergewebe beim Plastiksaum ab, indem du es auseinanderziehst.

    • Entferne das Filtergewebe, indem du es vom Griff abstreifst.

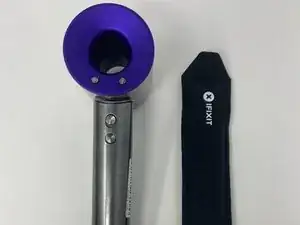

  5. EAZoPCnBElMUjO2b
    EAZoPCnBElMUjO2b
    O3tNnAGnLvyhIViA

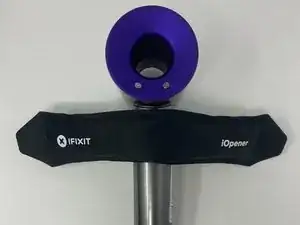

    • Erwärme einen iOpener 30 Sekunden lang in der Mikrowelle und lege ihn dann gleich auf die Tasten.

    • Lasse den iOpener einige Minuten lang liegen.

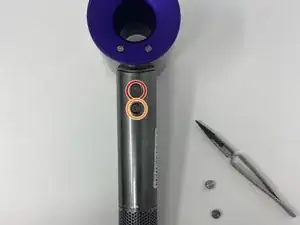

  6. yiQxxZtycaHp1xZg
    yiQxxZtycaHp1xZg
    fj5tnQjnVyEvcpwy
    xOF4ShLE2eelPVat

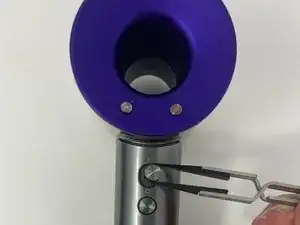

    • Entferne die Tasten mit einer Pinzette.

    • Einschalttaste

    • Kaltlufttaste

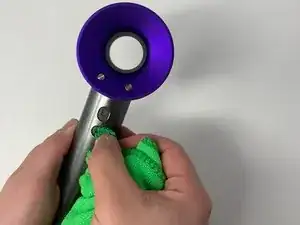

    • Saubere die Öffnungen für die Tasten mit einem mit Alkohol befruchteten Mikrofasetuch. Wenn die Tasten verklemmt waren, werden sie dadurch gelöst.

    Remove 2x T6 screws from the cord end before sliding the outer cover off.

    Antony Boyle -

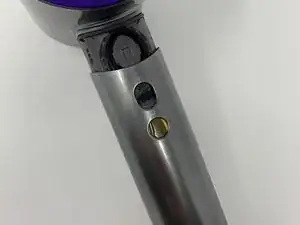

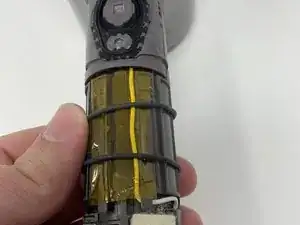

  7. o6P4EmTbkXBa2E6a
    o6P4EmTbkXBa2E6a
    5wEVKtdCGXo2Exau
    kqRxTiUIsZJkR4Ut

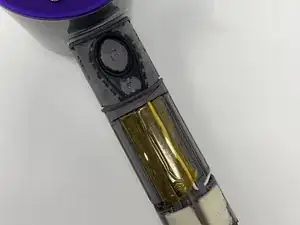

    • Ziehe die Abdeckung des Haartrockners nach unten.

    • Rolle die beiden O-Ringe am Handgriff nach unten aus dem Weg.

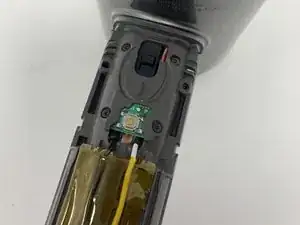

  8. 4uUrcLRorU6KQLNv
    4uUrcLRorU6KQLNv
    1t2bnJgwdhRYKBqT
    V51LCIKA5f5EkQQB

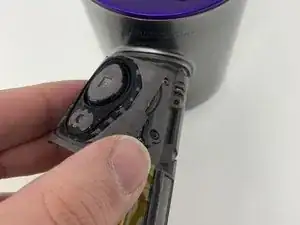

    • Löse die Vorderseite des Haartrockners ab.

    • Drehe den Haartrockner um 180°, so dass die Rückseite sichtbar wird.

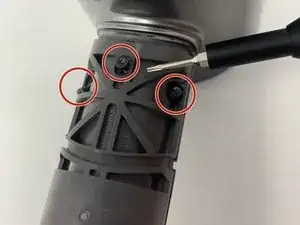

    • Entferne die drei 10 mm Torx T6 Schrauben von der Rückseite.

    • Entferne die einzelne Torx T8 Schraube am Kabelende der Rückseite.

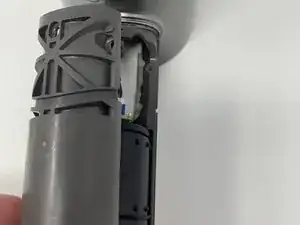

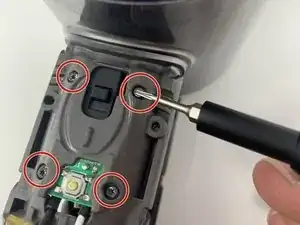

  9. iZHARoLCEUllZctC
    iZHARoLCEUllZctC
    tQCRSYCSiC1MEXrt

    • Drehe den Haartrockner wieder mit der Vorderseite zu dir um.

    • Entferne die vier 10 mm Torx T4 Schrauben von der Vorderseite.

    • Entferne die Rückseite des Haartrockners.

    If you are just removing the motor, there is no need to remove these screws. This applies to the UK market only but I'm sure these are the same for other countries too.

    Mick Wild -

  10. 6Zs32GAGcEjpgkFs
    6Zs32GAGcEjpgkFs
    AYYnVLFyBMjfqEJL

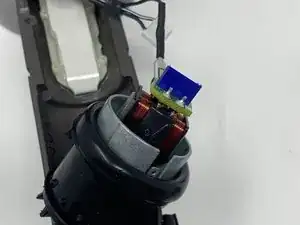

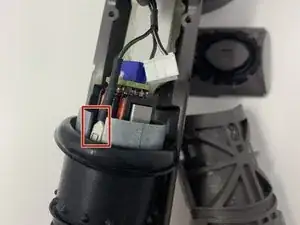

    • Schiebe die Motorabdeckung nach unten.

    • Trenne den Flachstecker am runden Metallteil zur Mitte des Motors hin ab.

  11. H5IeTriHllEBuI6p
    H5IeTriHllEBuI6p
    FlvkCXRhcqHvCGWH

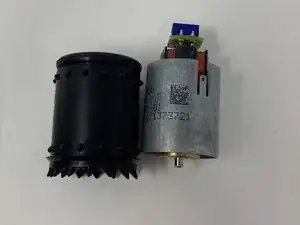

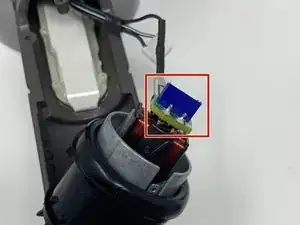

    • Trenne den Flachstecker in der Mitte des Motors ab.

    • Schiebe die schwarze Hülle vom Motor ab.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Sophie Windover

Mitglied seit: 26/09/22

331 Reputation

5 Kommentare

Maybe you can help fix the problem? My Dyson Supersonic won't heat up, the company says replace it with 20% discount. But it is only a 3 year old with guarantee expired by 3 months. Is there a chance to fix expensive item? Thanks.

mario enrico rosati -

I had a similar experience with a Karcher hand held floor washer. They said: send the silver label via mail and will replace it, but don't send item toss it. This is outrageous that these machines go in the landfill without foreign companies taking charge and try and fix them first. Happened twice, actually. Now Dyson?

mario enrico rosati -

I buy and repair the Dyson range of hairdryers and these are quite straightforward to repair and generally it's the same problem, either the filter(s) is blocked or the motor itself is faulty.

Mick Wild -

I have a HD01 that do not start, it flashes white LEDs, I hear a sort of sibyl of the motor when I try to run it but at the end it do not starts. Cleaning the filter did not help... Is this a faulty motor? Where to find good replacement ones? Thanks for helping me

Dario Ferracane -

Have you got a link for the correct motor to replace the HD01?

Yonny -
