Einzugsrollen im HP Photosmart c3180 tauschen

Drehe den Drucker so, dass die Seite mit dem Tastenfeld zu dir zeigt.

Entferne die beiden 12 mm Torx T10 Schrauben am linken Seitenteil.

Ziehe fest von hinten an dem Seitenteil, bis es sich vom restlichen Gerät ablöst.

Drehe das Seitenteil beim Ablösen nach oben und ziehe es gleichzeitig zu dir.

Drehe den Drucker 90° im Uhrzeigersinn.

Fasse den Papierdeckel und kippe ihn nach unten.

Setze deine Finger in den Spalt an der vorderen Klappe und ziehe daran, so dass sie sich nach unten öffnet.

Drehe den Drucker um 90° im Uhrzeigersinn.

Entferne die beiden 12 mm Torx T10 Schrauben.

Fasse das Seitenteil an beiden Enden an, ziehe es heraus und entferne es.

Drehe den Drucker wieder 90° gegen den Uhrzeigersinn zurück.

Hebe die Scannerklappe hoch.

Entferne die beiden 12 mm Torx T10 Schrauben.

Drehe den Drucker 90° gegen den Uhrzeigersinn.

Im Drucker drin befindet sich eine kleine weiße Lasche. Drücke dir nach innen, bis du ein ploppendes Geräusch hörst.

Fasse die Frontabdeckung, ziehe sie vom Drucker weg und entferne sie.

Drehe den Drucker 90° im Uhrzeigersinn.

Löse das Kabel, mit dem die obere Abdeckung mit der Einschaltplatine verbunden ist.

Hebe die obere Abdeckung vorsichtig nach oben vom restlichen Gerät weg.

Lege die obere Abdeckung des Druckers zur Seite.

Entferne die beiden 12 mm Torx T10 Schrauben vorne am Drucker.

Drehe den Drucker 90° gegen den Uhrzeigersinn.

Löse das Scannerkabel von der Hauptplatine.

Drehe den Drucker 90° im Uhrzeigersinn.

Entferne mit beiden Händen die Scannereinheit vom restlichen Gerät.

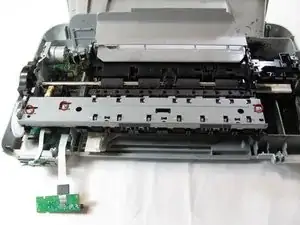

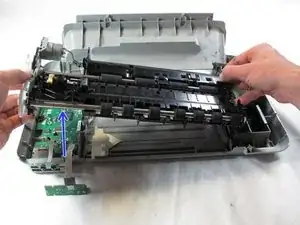

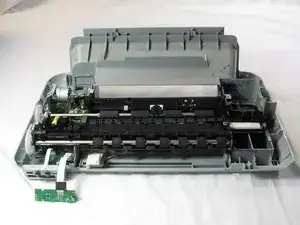

Drücke die Platine der Einschalttaste an der linken Seite und ziehe sie gleichzeitig nach links vorne, entferne sie dann.

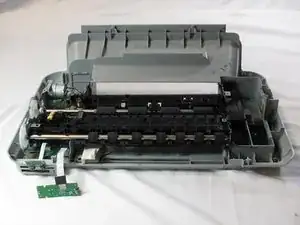

Drücke die Lasche an der zweiten Kontrollplatine mit dem Spudger nach oben und ziehe sie zum Entfernen nach vorne heraus.

Entferne die beiden 12 mm Torx T10 Schrauben.

Hebe den Trägerrahmen mit beiden Händen vom restlichen Gerät weg.

Schiebe die Papierschublade ein und schließe die vordere Klappe. Drehe sie dann zum Entfernen nach oben und hebe die linke Seite hoch.

Fasse die beiden Tintenbehälter vorne an, ziehe sie nach unten und entferne sie.

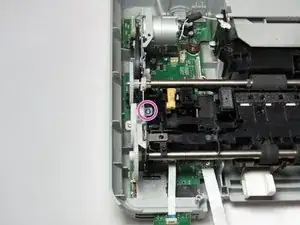

Entferne die 6 mm Torx T10 Schraube links an der Schieneneinheit.

Entferne die 12 mm Torx T10 Schraube links an der Schieneneinheit.

Schiebe vorsichtig den Druckerwagen ganz nach links.

Entferne die beiden 12 mm Torx T10 Schrauben.

Entferne die beiden 6 mm Torx T10 Schrauben.

Drehe den Drucker 90° gegen den Uhrzeigersinn.

Löse das Kabel, das den Druckerwagen mit der Hauptplatine verbindet.

Löse vorsichtig auf der Hauptplatine den Stecker des Antriebsmotors.

Schiebe den Druckerwagen ganz nach rechts.

Hebe vorsichtig mit beiden Händen die Schieneneinheit vom restlichen Gerät weg.

Lege den Druckerwagen zur Seite.

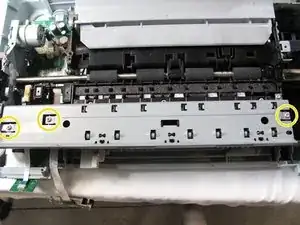

Entferne die drei 12 mm Torx T10 Schrauben, mit denen die Papierführung befestigt ist.

Hebe die Papierführung gerade nach oben und entferne sie.

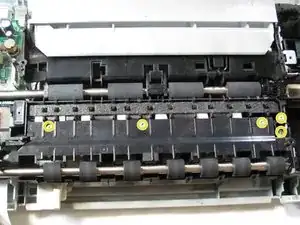

Entferne die vier 12 mm Torx T10 Schrauben vom Rollenhalter.

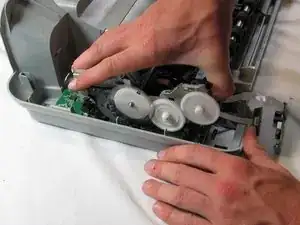

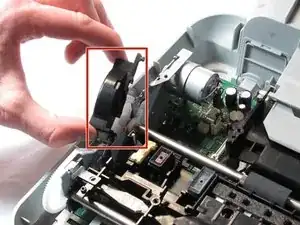

Ziehe die Kunstoffabdeckung über dem Antrieb weg vom Drucker, hebe sie hoch und entferne sie.

Entferne die Metalllasche, indem du sie drehst und nach oben ziehst.

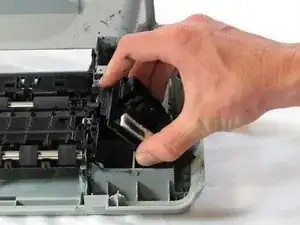

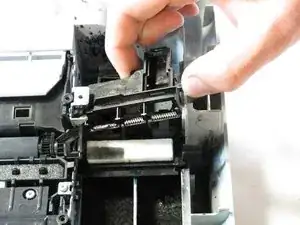

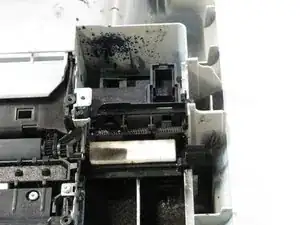

Fasse die Bürste fest unten an und hebe sie gerade nach oben heraus.

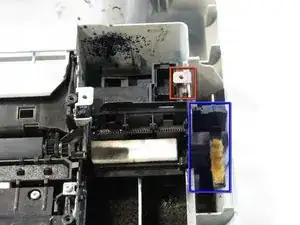

Hebe den Filzhalter gerade nach oben und entferne ihn.

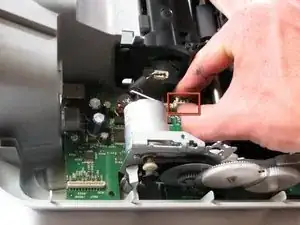

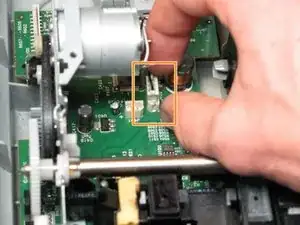

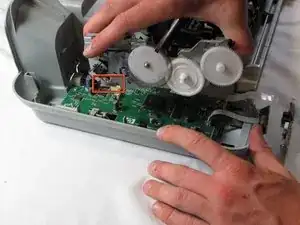

Ziehe den Stecker des Einzugmotors auf der Hauptplatine senkrecht nach oben und löse ihn ab.

Entferne die 12 mm Torx T10 Schraube am Einzug.

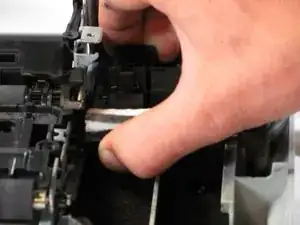

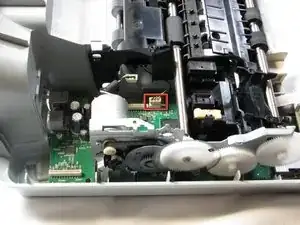

Ziehe den Stecker des Papiersensors an der Hauptplatine gerade nach oben ab.

Drehe den Drucker um 180° und stelle ihn auf die Vorderseite, so dass der Drucker mit der Rückseite nach oben und dem Boden zu dir zeigt.

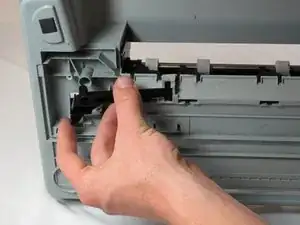

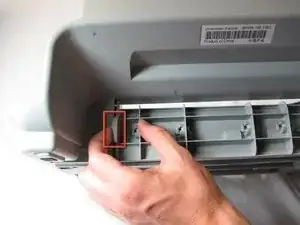

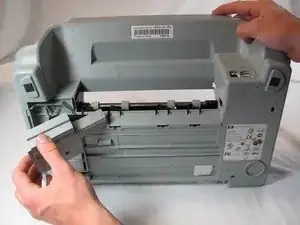

Drücke die Lasche an der Rückseite hinein und ziehe sie heraus, so dass du die Rückseite entfernen kannst.

Kippe den Drucker, bis der Boden sichtbar wird.

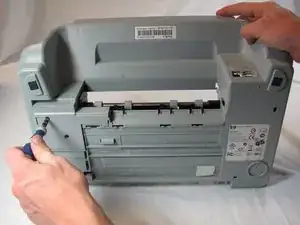

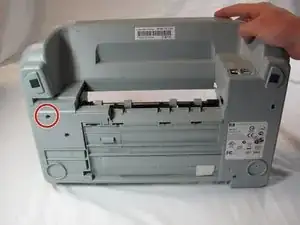

Entferne die 12 mm Torx T10 Schraube von der Bodenplatte.

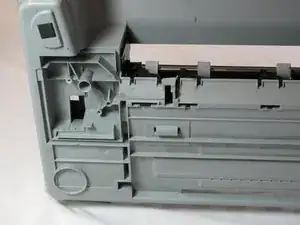

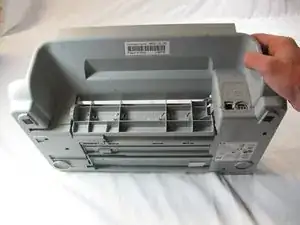

Fasse die Oberkante der Bodenplatte, ziehe sie heraus und entferne sie.

Entferne den schwarzen Kunstoffverbinder auf der Unterseite des Druckers.

Stelle den Drucker wieder auf seinen Füßen ab und drehe ihn um 180°.

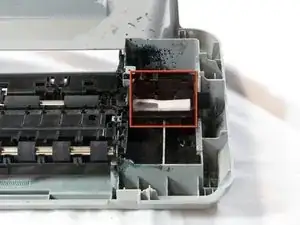

Hebe den Druckkopfreiniger vorne über die Schiene , schiebe ihn nach vorne und entferne ihn.

Fasse die linke Seite der Einzugsrolleneinheit und ziehe nach vorne in Richtung Vorderseite des Druckers hoch, so dass die Metalllasche aus ihrem Schlitz herauskommt.

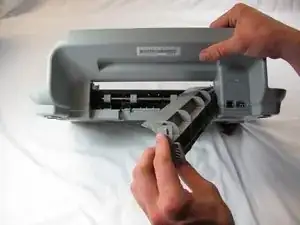

Hebe die Einzugsrolleneinheit gerade nach oben und entferne sie.
