Ersatz des iPhone X SIM Kartenlesers

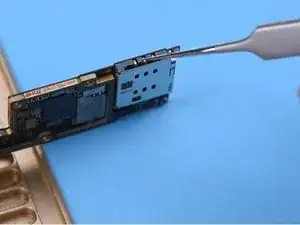

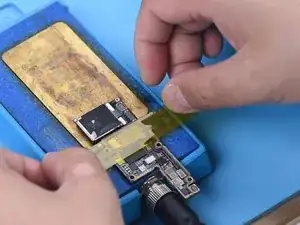

Der SIM Kartenleser eines iPhone X ist mit einem Mitteltemperaturzonn eingeläutet, während die mittlere Schicht des Motherboard Niedertemperaturzinn braucht. Deswegen empfehlen wir dir, das Motherboard zu separieren bevor du den SIM Kartenleser entfernst.

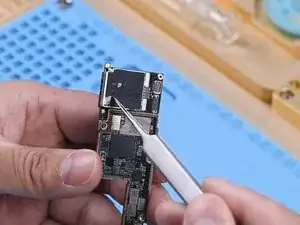

Es sind noch andere Chips am SIM Kartenleser.

Außerdem ist noch ein Plastikteil in der Mitte des SIM Kartenlesers.

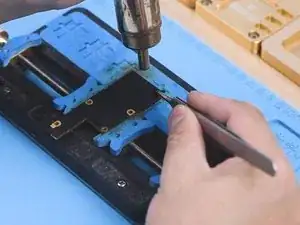

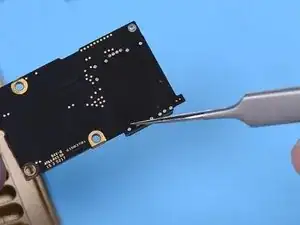

Während des Auseinanderbaues und Lötens muss man mit rotierender Luftführung arbeiten und die Temperatur steuern. Befestige das Motherboard an PCB Halter. Wärme es mit der Heißluftpistole mit heißer Luft von 240℃ und Luftmenge 7 auf. Ziehe dann den Aufkleber von der Hinterseite des Motherboard ab.

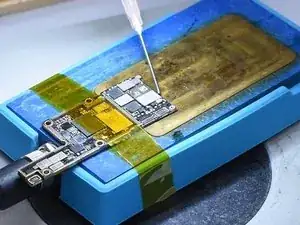

Lege das Motherboard auf die Heizplatte. Es muss nur der SIM Kartenleserteil aufgeheizt werden. Befestige das Motherboard mit einem Hochtemperatur-Klebeband. Stelle die Heizplatte auf 200℃ ein. Heize das SIM Kartenleserende mit einer Heißluftpistole bei 280℃ und Luftmenge 7 auf.

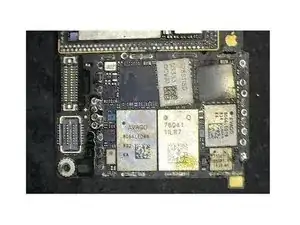

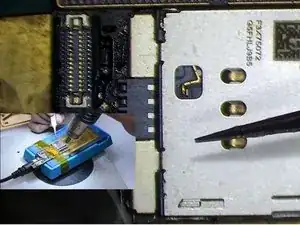

Bewege den SIM Kartenleser mit einer Tweezers während des Aufwärmens. Entferne den SIM Kartenleser, sobald er locker ist. Achtung: der SIM Kartenlesers muss vertikal abgenommen werden.

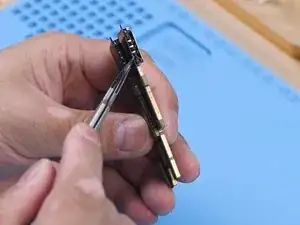

Als nächstes ersetzen wir den alten SIM Kartenleser mit einem neuen. Gib etwas Flussmittelpaste auf das Klebepad des SIM Kartenlesers.

Positioniere den neue SIM Kartenleser. Halte die Heizplatte auf 200℃. Heize das Ende des SIM Kartenlesers gleichmäßig mit einer Heißluftpistole bei 280℃ und Luftmenge 7. Drücke den SIM Kartenleser leicht während des Heizens. Stelle sicher, dass du den SIM Kartenleser gegen das PCB drückst.

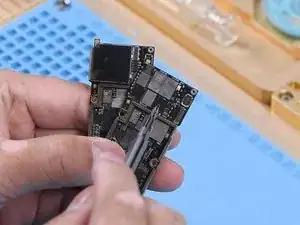

Drehe den Strom ab. Kühle das Motherboard ab. Prüfe die Lötstelle. Prüfe, dass der SIM Kartenleser gegen den PCB gedrückt ist. Prüfe, dass es keine Pseudolöten gibt. Löte erneut, wenn es Pseudolöten gibt.

Wähle die Temperatur der Heißluftpistole entsprechend der Marke und Umgebung, die du hast. Die Temperatur in diesen Artikel ist nur ein Beispiel.
