Fitbit Alta HR Akku tauschen

Geschrieben von: Wendy Sato
  • Kommentare: 3
Fitbit Alta HR Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie der Akku im Fitbit Alta HR Fitness Tracker ausgetauscht wird.

  1. igLmmtH1XpY6Edpf
    igLmmtH1XpY6Edpf
    FPE2XPBGLlNAPaFm

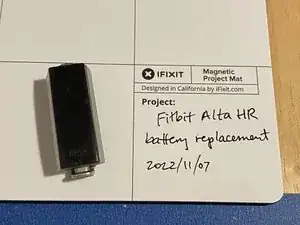

    • Drücke die Rasten auf beiden Seiten hinein und ziehe die Armbänder ab.

  2. hXNJZsEU1vsbAZPR

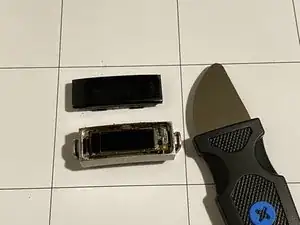

    • Entferne die vordere Abdeckung mit einem geeigneten Werkzeug.

    For me the Displaycover was very tight closed. Plectron or Plastic-Pryingtool didnt work. I hat to use as Razorblade to lift the Cover for the first tiny bit.

    Grodahn -

  3. NoAdNoDXDMO2sdN2

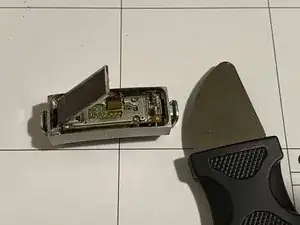

    • Hebe das Display mit einem Spudger hoch.

    The display is glued to a frame on the mainboard. Lift the display VERY carefull! It is thin and glued in place well! Take your time!

    Grodahn -

  4. lUEw1YDtSBAV1RAp

    • Trenne das Kabel zum Herzfrequenzsensor mit einem Spudger von der Hauptplatine ab.

  5. ZyPAoY4OeZpKVAGB

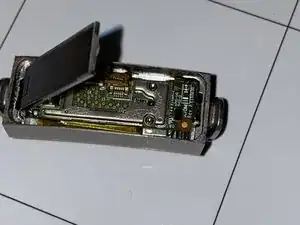

    • Nimm einen 0,7 mm Inbusschlüssel und entferne die Schrauben, mit denen die Hauptplatine befestigt ist.

  6. 4LBtmK6u2esW1ViS
    4LBtmK6u2esW1ViS
    Ho23Chjs2RTcPJL1

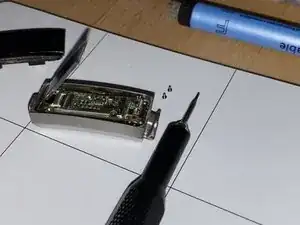

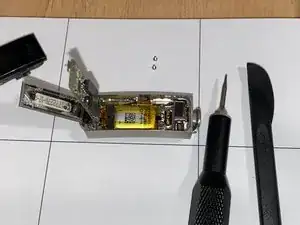

    • Hebe die Hauptplatine mit dem Spudger nach oben ab.

  7. I64fo6sRJYyc4oTf

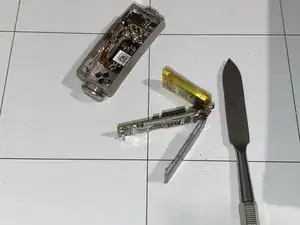

    • Hebe den Akku mit dem Spudger nach oben.

    • Wenn der Akku oben ist, werden die angeschlossenen Bauteile (Display, Hauptplatine, Akku) sichtbar.

    • Entlöte die beiden Akkuanschlüsse von der Hauptplatine.

    • Achte darauf, dass der positive und der negative Anschluss richtig verbunden werden. Auf der Hauptplatine ist ein + und ein - Zeichen. Rot geht an +, schwarz an -.

    • Löte die Kabel an der Hauptplatine fest.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
