Flipper Zero Akkutausch

Geschrieben von: Sebastian
  • Kommentare: 6
Flipper Zero Akkutausch

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

5 Minuten

Einleitung

Der Flipper Zero ist ein vielseitiges Multi-tool, welches für Hardware hacking, Prototypentestung in der Elektronik sowie Sicherheitstestungen genutzt wird. Er ist ein Handgerät, mit dem man unter anderem RFID Emulationen, Infrarotsignalanalysen, Fehlerbehebungen an Hardware durchführen kann. Allerdings wird der Akku irgendwann, wie bei jedem elektronischen Gerät aufgrund seiner abnehmenden Kapazität ausgetauscht werden müssen.

So wie bei jedem elektronischen Gerät, ist es vielleicht irgendwann an der Zeit, den Flipper Zero zu öffnen, um Wartungs- oder Reparaturarbeiten durchzuführen. Es kann schwierig werden den Flipper Zero zu öffnen, wobei es jedoch wichtig ist, ihn korrekt und vorsichtig zu öffnen, um Schäden oder Verletzungen zu vermeiden.

In dieser Anleitung werden wir dich durch den Prozess des Akkutausches im Flipper Zero führen. Wir werden alle notwendigen Schritte, vom sicheren Auseinanderbau des Gerätes bis hin zum Einbau des neuen Akkus, abbilden.

Sollte dein Akku aufgequollen sein, schaue hier nach.

Indem du die Schritte befolgst, stellst du sicher, dass du den Flipper Zero sicher und effektiv öffnen kannst und das Gerät weiterhin fürs Hardware hacking, Protoypentestung in der Elektronik oder Sicherheitstestungen verwenden kannst.

  1. Gehe zu <strong>Hauptmenü</strong> &gt; <strong>Einstellungen</strong> &gt; <strong>Power.</strong>

    • Gehe zu Hauptmenü > Einstellungen > Power.

    • Wähle Power OFF.

    • Alternativ kannst du den Zurück-Knopf für ca. 10 Sekunden drücken und halten.

    • Bestätige dies, indem du den Rechts-Knopf drückst.

  2. raJt3Q3A3mUaV6Jl

    • Hole die microSD Karte aus dem Gerät heraus, indem du mit dem Fingernagel auf sie drückst.

    ifixit PH1 is too big do not buy

    Aeris (AZ) -

  3. fMudNYEZuGtPmk2j

    • Nimm einen PH0 Kreuzschlitzschraubendreher und entferne die vier langen Schrauben, welche die Gehäuserückseite festhalten.

    • Sei vorsichtig, die Schrauben können leicht kaputt gehen.

    Can I use "Essential Electronics Toolkit" for this?

    MDXXIV -

  4. YV2JCfLXowDYIEOA
    YV2JCfLXowDYIEOA
    UDeOVehahANEQROx
    XVOGkVrhAaGcRyhx

    • Drücke die Mitte der oberen Gehäuseseite nacheinander auf beiden Seiten, um die Haken zu entriegeln, welche die Gehäuserückseite festhalten.

    • Wenn das geschehen ist, kannst du die Gehäuseunterseite entfernen.

  5. vRobAtrM6mjFOAHm
    vRobAtrM6mjFOAHm
    cq65MmxLuSRKokd5

    • Nimm einen PH0 Kreuzschlitzschraubendreher und entferne die beiden kurzen Schrauben, mit denen der Rahmen und die obere Abdeckung zusammen gehalten werden.

    • Wenn die Schrauben entfernt sind, trenne den Rahmen von der oberen Abdeckung ab.

    the upper one is "long"

    Facu -

  6. GRUiEVAAlCyKXC5H

    • Heble den Akkustecker vorsichtig mit einem Spudger ab und ziehe ihn heraus.

  7. hvl6maZoMxoL43Pr

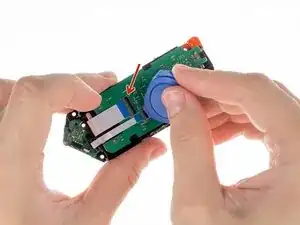

    • Diskonnektiere das große Flachkabel der Platine. Benutze ein Plektrum, um die Lasche, mit der der Verschluss gelöst werden kann, nach oben zu heben und ziehe das Kabel vorsichtig aus dem Konnektor.

  8. JyBlxHJGSPX3NEyB
    JyBlxHJGSPX3NEyB
    wk6EcRjuJYMYPIRc

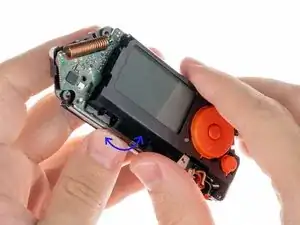

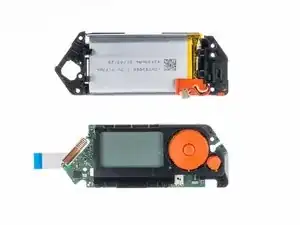

    • Um das Akkugehäuse abzutrennen wackle hiermit leicht hin und her, während du versuchst die zwei Teile auseinander zu ziehen.

    • Stelle sicher, dass du vorsichtigen und gleichmäßigen Druck aufbringst, um die Teile nicht zu Beschädigen.

  9. NpLIHTBx44FpLLEC

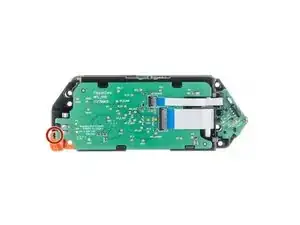

    • Um den Bandhalter zu entfernen kannst du einen #0 Kreuzschlitzschraubendreher verwenden, um die kurze Schraube, welche den Halter befestigt, zu lösen.

  10. ZZJG5e1ThYnGZkHE
    ZZJG5e1ThYnGZkHE
    2RMNhTiyoJ3dNOLI
    BS1FcMZO1uYOoGqS

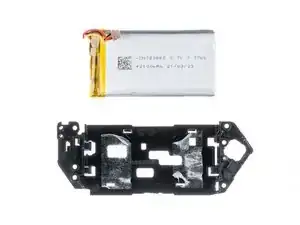

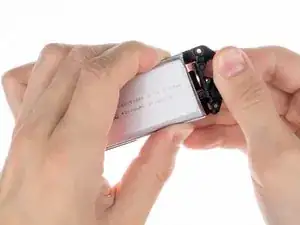

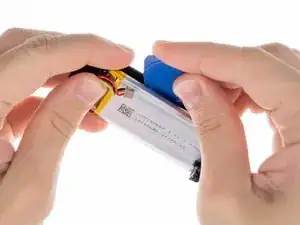

    • Der Akku ist am Gehäuse mit doppelseitigem Klebeband festgeklebt. Um ihn zu entfernen kannst du ein Plektrum verwenden, um den Akku sanft vom Gehäuse abzutrennen.

    • Vorsicht: Beschädige den Akku nicht mit irgendwelchen scharfen Werkzeugen. Ein beschädigter Akku könnte gefährliche Chemikalien verlieren oder Feuer fangen.

    Where can I buy the battery?

    Alejandra Diaz -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Schritte in der umgekehrten Reihenfolge. und bringe neuen Klebstoff an den benötigten Stellen an.
