Folie von Laminierwalze entfernen

Geschrieben von: Ee_Es
  • Kommentare: 0
Folie von Laminierwalze entfernen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

30 Minuten

Einleitung

  1. YRmFIRAVPesSSXFD
    YRmFIRAVPesSSXFD

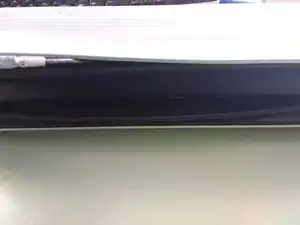

    Gk3FM6nAakUvOvnf

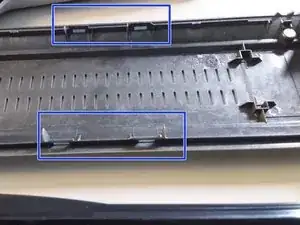

    ldQLuTwLjfhhxZcH

    • Auf der Unterseite 4 Schrauben PH2 entfernen

    • obere und untere Schale vorn und hinten jeweils 2x ausklicken

  2. KESFExF3ugGXknIg

    • Gehäuseschalen entfernen

  3. kKJQHEjRwLSGU2mM

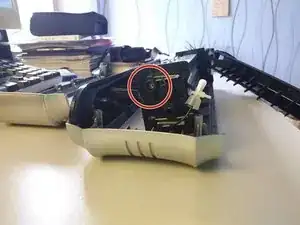

    kKJQHEjRwLSGU2mM

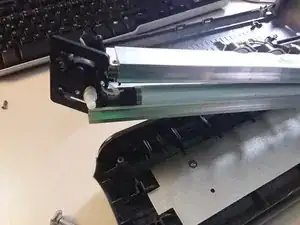

    dhIIfyZPvrNkfIZc

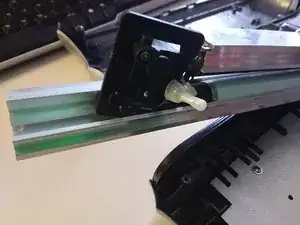

    rhOT6xA3MiyPBb3o

    • Schraube entnehmen PH2

    • Aluprofil zurückziehen

    • Walze entnehmen

  4. ab5eQJmvMYvIRyU6

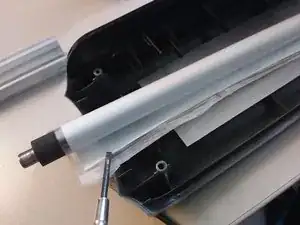

    ab5eQJmvMYvIRyU6

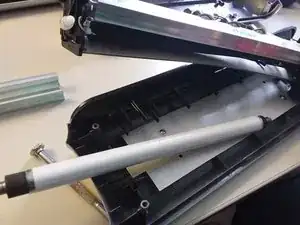

    SKcXhuZWvUNlcpKb

    • Papier und Folie entfernen

  5. SOGhYFI3sHHJfQRZ

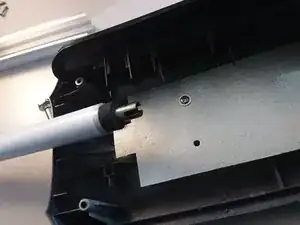

    SOGhYFI3sHHJfQRZ

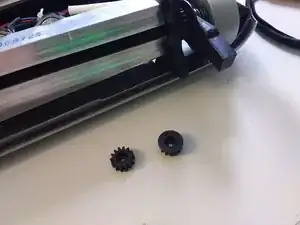

    SxkaXnQJGKDR1TUW

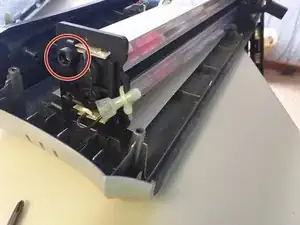

    xXUhCXXSGUOmcsX1

    • Zahnrad nicht vergessen!

    • Walzen zusammenschieben

    • Schraube einschrauben

  6. InBbmESPGyNDTvey

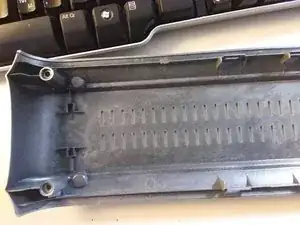

    InBbmESPGyNDTvey

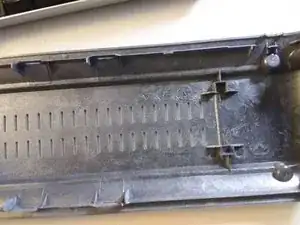

    bhAqICiFmlXiWi3O

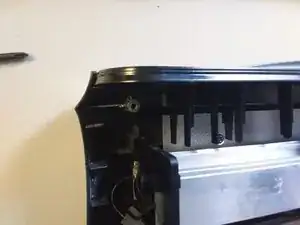

    efENYJKUA4eBaJyc

    • Beide Gehäuseteile haben Aufnahme für die Mechanik

    • Mechanik sauber einlegen

  7. xaJhcVa1PnRlPtwS

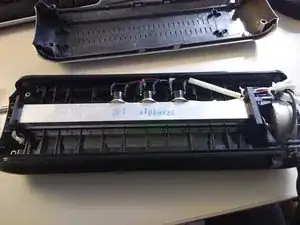

    xaJhcVa1PnRlPtwS

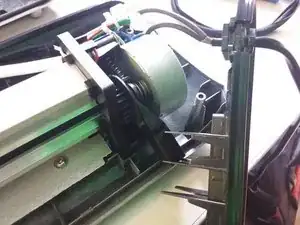

    Enou4iukeScxiY3v

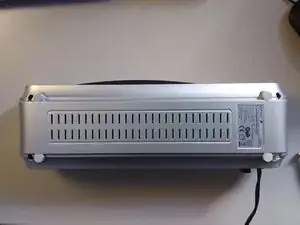

    fbW3cRtAOxBfL1KH

    • Kontrollieren ob alles passt, keine Kabel klemmen oder gerissen sind

    • Gehäuse zusammensetzten und einklicken

    • 4 Schrauben im Boden einschrauben.

    • Probelauf!

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
