Fujifilm Instax Mini 8 Blitzkondensator tauschen

Geschrieben von: Boyang Wu
  • Kommentare: 3
Fujifilm Instax Mini 8 Blitzkondensator tauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

10 - 35 Minuten

Einleitung

Denke dran, dass der Blitzkondensator aufgeladen sein könnte und einen elektrischen Schlag versetzen kann. Erde dich vor der Reparatur, damit die Hauptplatine nicht durch eine Entladung beschädigt wird.

  1. p6BwKvMvFOyIvUxV
    p6BwKvMvFOyIvUxV
    sUdLFPOASYhbFQBR
    XYLU2lwGWPWgTYOq

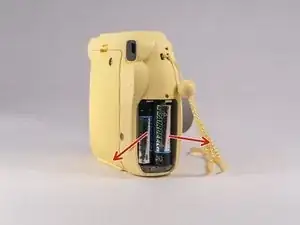

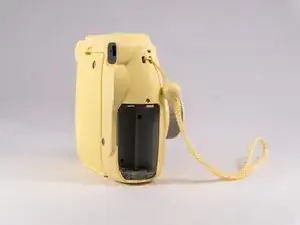

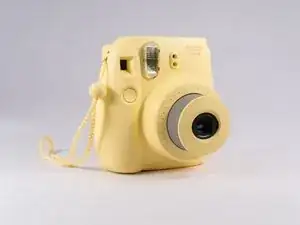

    • Drücke als Erstes das Objektiv hinein und entferne die beiden AA-Batterien.

  2. bJkEETIEMbfAsHHI
    bJkEETIEMbfAsHHI
    lfySLEf1imHHCyGP

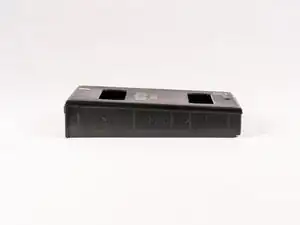

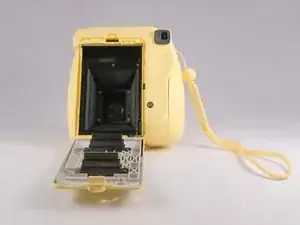

    • Öffne die Klappe auf der Rückseite und hole den Filmpack heraus.

  3. 1MJocAOmfJAydWFp
    1MJocAOmfJAydWFp
    ZQE3sZffxiqKslI6
    AF2p5UjtVVuqBvIA

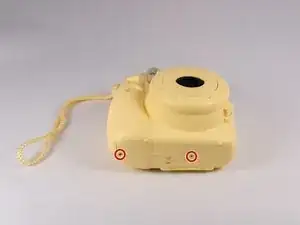

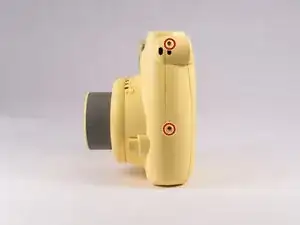

    • Entferne die Kreuzschlitzschrauben #00 von der Unterseite. Entferne weitere Schrauben rund um das Kameragehäuse. Entferne zwei weitere Schrauben im Batteriefach.

  4. htcwmxkbnfpELESD
    htcwmxkbnfpELESD
    s1HRlOgN2VRa3W15
    Wbu3RZEMummr6Ded

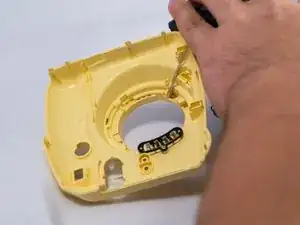

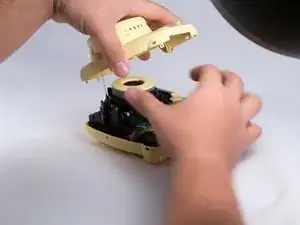

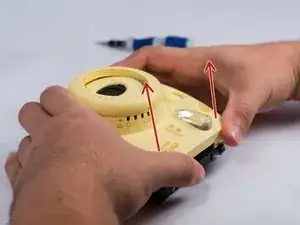

    • Heble das Vorderteil des Gehäuses vorsichtig mit einem Kunststoffwerkzeug auf. Das Vorderteil ist mit einer Feder mit der Hauptplatine verbunden, achte darauf, dass sie nicht zu stark angespannt wird.

  5. vsVGnLKQnnuqwExa
    vsVGnLKQnnuqwExa
    rQDGF6RZgOijawng
    cuYxmHhhbWrWApRR

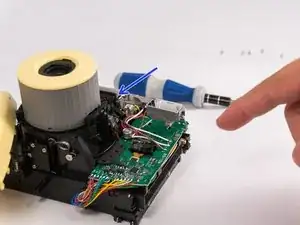

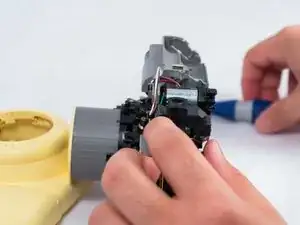

    • Suche den Blitzkondensator und alle Kabel, die ihn mit der Hauptplatine und dem Batteriefach verbinden. Merke dir genau, welches Kabel wo angeschlossen ist.

  6. JFwTbYdbUlQ4WEln
    JFwTbYdbUlQ4WEln
    xSsvoaxE3CHG1bCc
    1WdVrMoS6robYgmi

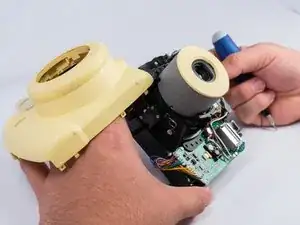

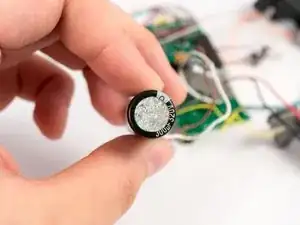

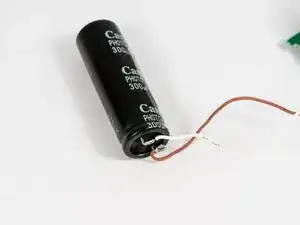

    • Heble den Kondensator mit einem geeigneten Kunststoffwerkzeug heraus.

  7. 4ufFw6SFShDjNv4M
    4ufFw6SFShDjNv4M
    5jqyudESMLTGkDrx
    maa15Au3AZd3ZTRS

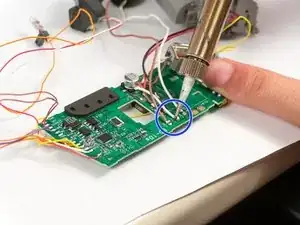

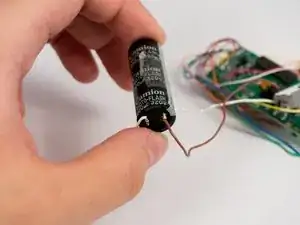

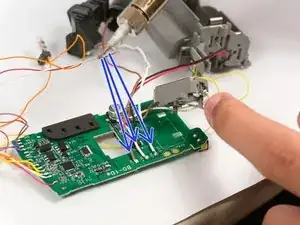

    • Entlöte die Verbindungskabel. Je nach Werkzeug gibt es verschiedene Möglichkeiten, dies zu tun.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
