Fujifilm X100T Objektiv tauschen

Schiebe den kleinen schwarzen Riegel an der Unterseite der Kamera nach links, um die Akkuklappe zu öffnen.

Drücke auf die orangene Taste, um den Akku zu entriegeln.

Schiebe den Akku aus der Kamera heraus.

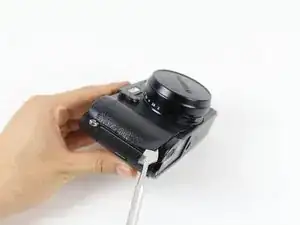

Nimm einen Spatel und heble die Lederhülle von der Kamera ab. Fange damit in einer Ecke an.

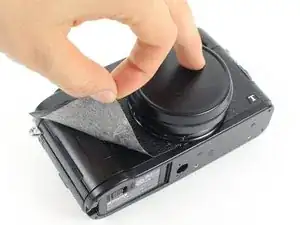

Ziehe die Lederhülle langsam und behutsam mit der Hand von der Kamera ab.

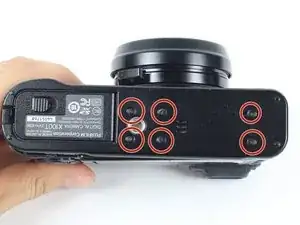

An der Unterseite der Kamera befinden sich sechs 4,0 mm lange Schrauben.

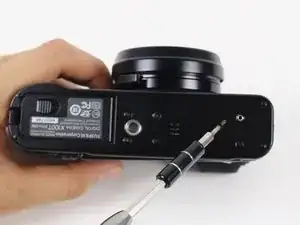

Nimm einen JIS-Schraubendreher #000 und drehe die Schrauben heraus.

Diese Kamera wird von einem japanischen Hersteller gebaut. Deswegen werden JIS (Japanese Industrial Standard) Schrauben verwendet.

Nimm lieber keinen normalen Kreuzschlitz-Schraubendreher. Ein normaler PH#00 passt notdürftig in JIS#00, ist aber nicht ideal. Die Schraubenköpfe werden leicht beschädigt.

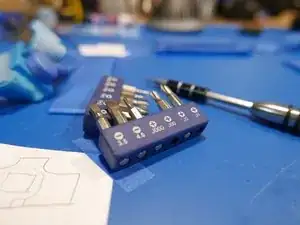

Verwende JIS#00 und JIS#000 Schraubendreher. Zum Glück sind sie in iFixits Mako Driver Kit - 64 Precision Bits enthalten.

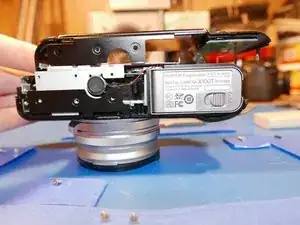

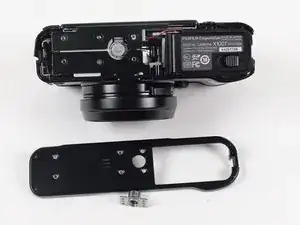

Hebe die Bodenplatte und das Stativgewinde mit der Hand ab.

Das Stativgewinde wird mit einigen Passstiften an seinem Platz gehalten.

Halte dein Werkzeug bereit.

Um in die Kamera zu gelangen, muss zuerst die Anschlusseinheit an der rechten Seite entfernt werden. Danach kommst du an die Schrauben heran, mit denen die anderen Bauteile befestigt sind.

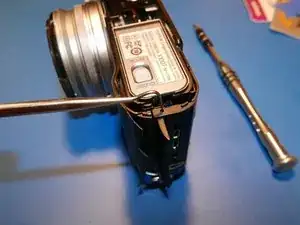

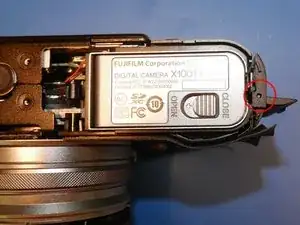

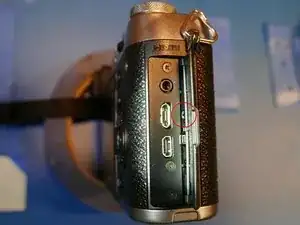

Am rechten Rand der Bodenplatte ist ein kleines Loch. Drücke mit einem spitzen Werkzeug hinein.

Daraufhin löst sich ein kleiner Kunststoffstab. Dieser Kunststoffstab ist die Achse, um die sich das Scharnier dreht.

Aber Fuji! Wie oft haben wir dir gesagt, dass du keine Schrauben hinter Klappen verstecken solltest! Das ist unter deinem Niveau, versprich, dass das nicht mehr vorkommt.

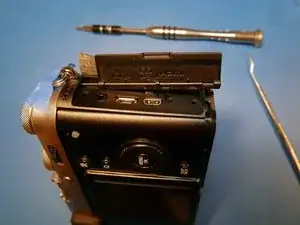

Bei dieser Kamera ist der Teufel im Detail. Schiebe die Abdeckung der Anschlüsse von der Kunstoffachse ab.

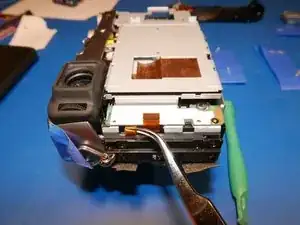

Ziehe die Achse mit einer Pinzette von der oberen Abdeckung der Kamera ab. Nun kommst du endlich an alle Schrauben heran.

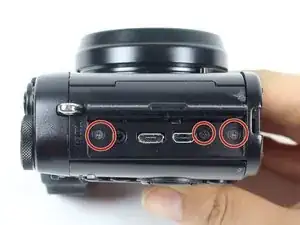

Entferne die drei 5,0 mm langen Schrauben bei den Anschlüssen.

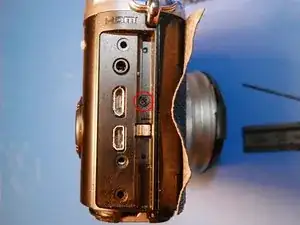

Entferne die Schraube, die unter der Achse versteckt war.

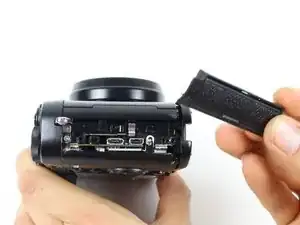

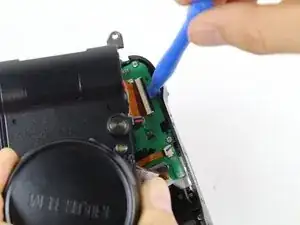

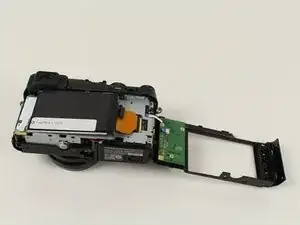

Die Abdeckung der Anschlusseinheit sollte sich leicht ablösen. Wenn es schwer geht, hilf mit geeignetem Werkzeug aus Kunststoff nach.

Entferne die beiden 6,0-mm-Schrauben unter der Anschlussabdeckung.

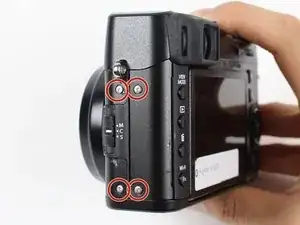

Entferne die vier 5,0 mm langen Schrauben an der Kameraseite gegenüber vom Akku.

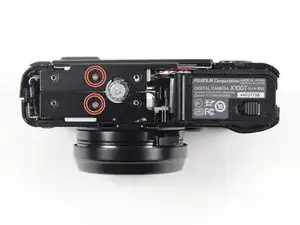

Entferne die beiden 2,5 mm langen Schrauben am Boden.

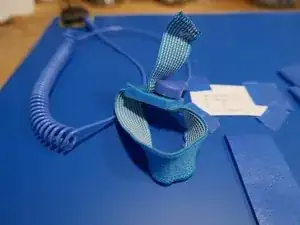

Spätestens jetzt solltest du das Gerät gegen elektrostatische Schäden (ESD) sichern. Elektrostatische Entladungen können mit extrem hohen Spannungen die wertvollen Bauteile im Inneren zerstören.

Verwende eine ESD-sichere Matte und Erde dich mit einem ESD-sicheren Armband. Schließe die Matte und das Armband an Erde an. Frage jemanden, der sich damit auskennt, wenn du unsicher bist.

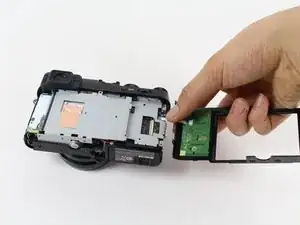

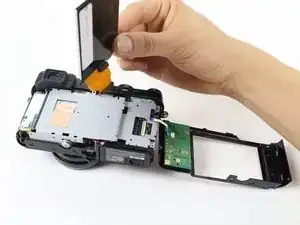

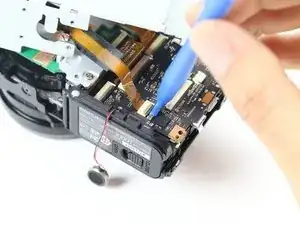

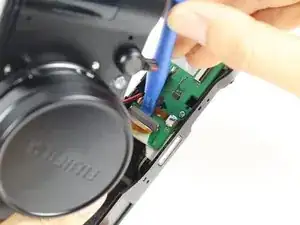

Öffne den ZIF-Anschluss am orangenen Flachbandkabel mit einem Werkzeug aus Kunststoff oder einem Zahnstocher. Ziehe das Flachbandkabel heraus.

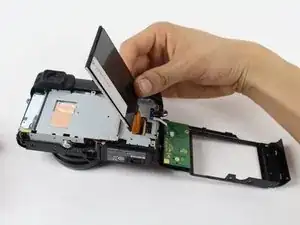

Ziehe das weiß/blaue Flachbandkabel mit der Hand vorsichtig von der Hauptplatine ab.

Entferne die 2,5 mm lange Schraube in der Mitte über dem ausgebauten LCD.

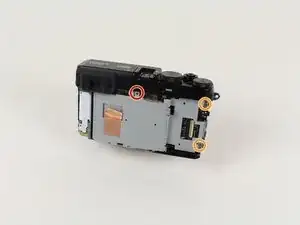

Entferne die beiden 4,0 mm langen Schrauben rechts.

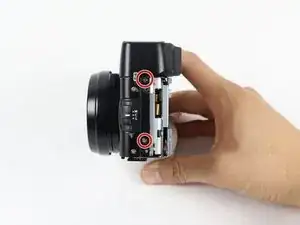

Entferne die beiden 4,5 mm langen Schrauben an der Seite gegenüber vom Akku.

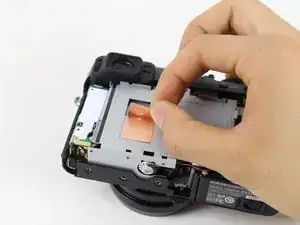

Ziehe das Kupferband ab, mit dem der Rahmen und die Hauptplatine verbunden sind.

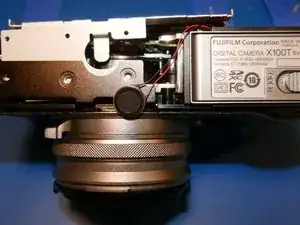

Entferne das Klebeband, mit dem der Lautsprecher befestigt ist.

Der Lautsprecher ist mit doppelseitigem Klebeband befestigt. Ziehe ihn vom Metallrahmen ab und bewege ihn zur Unterseite der Kamera hin.

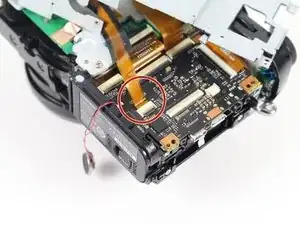

Löse diese beiden Flachbandkabel ab, damit sie beim Entfernen des Metallrahmens nicht durchtrennt werden.

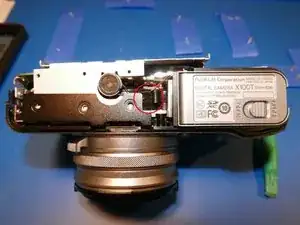

Hebe den Metallrahmen nach oben und klappe ihn mit der Hand zur Seite.

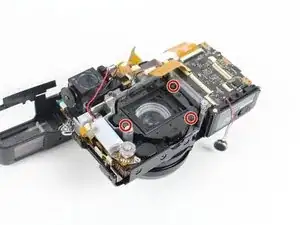

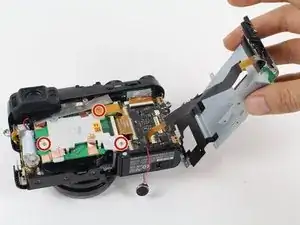

Drehe die drei 4,2 mm langen Schrauben an der grünen Leiterplatte heraus.

Finde das orangene Flachbandkabel an der Seite, wo der Akku ist.

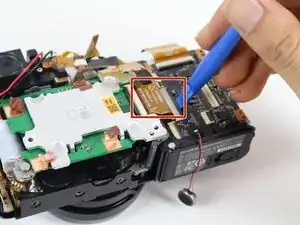

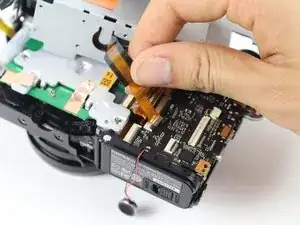

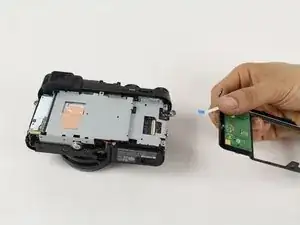

Nimm ein Kunstoffwerkzeug, öffne den ZIF-Anschluss und löse das Flachbandkabel.

Hebe das Flachbandkabel mit den Händen heraus und entferne es.

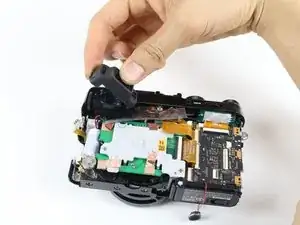

Hebe die Augenmuschel aus Gummi mit den Händen ab.

Wenn das nicht leicht geht, macht eine alte Geschenkkarte aus Kunststoff kurzen Prozess!

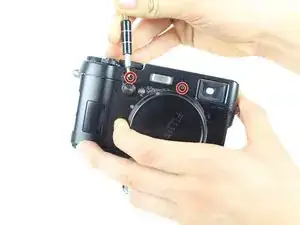

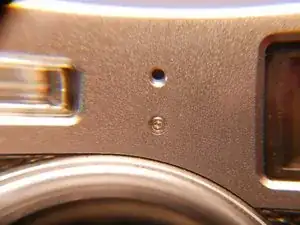

Entferne die beiden 4,0 mm langen Schrauben an der Vorderseite der Kamera. Höchstwahrscheinlich T1 Torx.

Es kann nicht genug darauf hingewiesen werden, wie winzig die sind. Wie eine Bleistiftspitze.

Im iFixit Schraubenkit passt der Torx #2 am Besten.

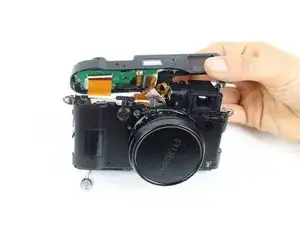

Hebe das Oberteil der Kamera ab, ziehe es nach hinten und entferne es.

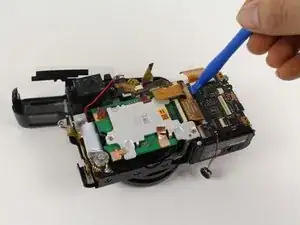

Löse die beiden Flachbandkabel mit einem Kunststoffwerkzeug vom Oberteil ab.

Das schwarze und das rote Kabel über der grünen Leiterplatte ist leicht festgeklebt.

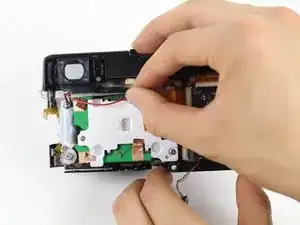

Löse die beiden Kabel mit der Hand vorsichtig aus der Klebeverbindung.

Entferne das Kupferband mit denen die Erdung zwischen dem Kühlkörper des Sensors und der Leiterplatte des Sensors hergestellt wird.

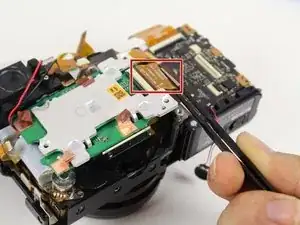

Heble das Flachbandkabel rechts oben an der grünen Leiterplatte mit einem Kunststoffwerkzeug ab.

Hebe das Flachbandkabel im oberen rechten Mittelteil der grünen Leiterplatte mit einem Kunststoffwerkzeug und einer Pinzette ab.

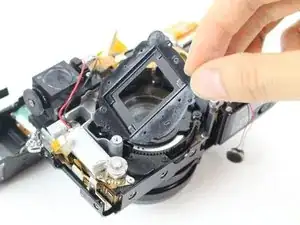

Hebe den Kühlkörper aus Aluminium vom CMOS mit den Händen ab. Der Sensor, die Leiterplatte und der Kühlkörper bilden eine Einheit.

Bei der Arbeit an der Objektiveinheit solltest du Nitrylhandschuhe tragen. Fettspuren von den Händen an den Linsen machen dir beim Zusammenbau ganz schöne Kopfschmerzen.

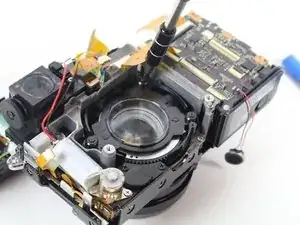

Entferne die vier 3,2 mm langen Schrauben an der silbernen Objektivabdeckung.

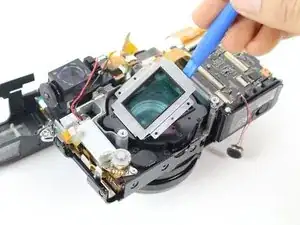

Hebe die silberne Objektivabdeckung mit einem Kunststoffwerkzeug ab.

Entferne die vier 3,5 mm langen Schrauben an der schwarzen Objektivabdeckung.

Hebe die schwarze Objektivabdeckung mit der Hand ab.

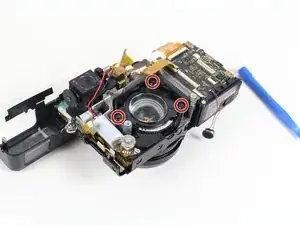

Entferne die drei Schrauben an der unter Federspannung stehenden Abdeckung.

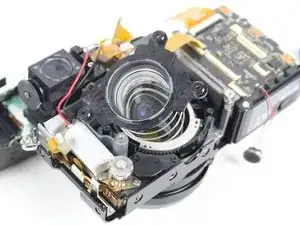

Hebe das Objektiv und die Feder vorsichtig nach oben ab.
