Fujitsu Lifebook E546 HDD/SSD tauschen

Entferne zuerst den Akku.

Ziehe und halte die kleine Lasche (1) nach unten.

Bewege dann die zweite Lasche nach links (2). Beide Laschen sollten nun in der offenen Position gesichert sein.

Jetzt kannst du den Akku an der Kerbe (3) anheben. Das war's.

Um die Abdeckung des HDD/SSD-Schachts zu entfernen, löse eine Schraube.

Ziehe dann die Abdeckung an der Kerbe nach oben. Verwende etwas Kraft, da die Abdeckung ziemlich fest sitzt. Dies sollte mit dem Finger geschehen, aber wenn es auf diese Weise nicht gelingt, verwende eine Plastikkarte oder ein Plektrum.

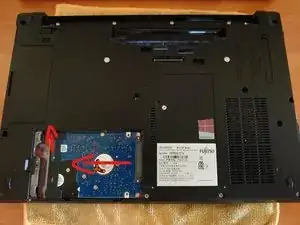

Nachdem die HDD-Abdeckung entfernt wurde, können wir die Festplatte herausnehmen.

Drücke vorsichtig auf die Festplatte und bewege sie nach links - weg vom SATA-Anschluss, bis sie abgetrennt ist.

Ziehe sie dann nach oben und aus dem HDD/SSD-Schacht. Vergiess nicht das Gummielement, da es Teil des Laptops ist. Entferne es von der alten HDD und befestige es an der neuen.

Achtung! In diesen Laptop passen nur flache (7 mm dicke) 2,5 Zoll HDDs! Normal große alte HDDs passen möglicherweise nicht. 2,5 Zoll SSDs haben eine reguläre Dicke von 7 mm, sollten also passen.

Um die neue Festplatte einzulegen, setze zuerst die Stecker ein und drücke sie dann vorsichtig in den Schacht.
