Galaxy A71 Steckverbinder (FPC) Reperatur

Geschrieben von: ZFix
  • Kommentare: 1
Galaxy A71 Steckverbinder (FPC) Reperatur

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Wenn sich das Gerät nicht auflädt, ist vermutlich eines der folgenden Bauteile defekt:

  1. Ladeplatine
  2. Haupt-Flachbandkabel
  3. Hauptplatine

In dieser Anleitung zeigen wir, wie du das Gerät reparieren kannst, wenn das Problem mit dem Steckverbinder (FPC-Anschluss) der Hauptplatine zusammenhängt.

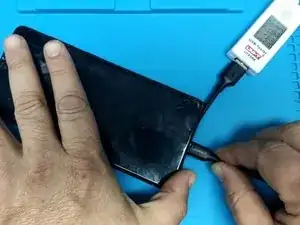

  1. CY2XRFag3bFUy4ky
    CY2XRFag3bFUy4ky

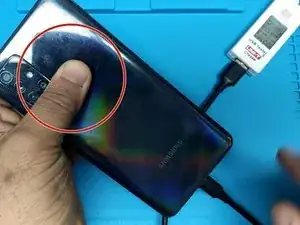

    OlILHtIULFaqgKlW

    • Anfänglich es Problem: dieses Samsung Galaxy A71 lädt nicht.

    • Schließe das Ladegerät an und drücke - wie auf dem zweiten Bild gezeigt - auf das Telefon.

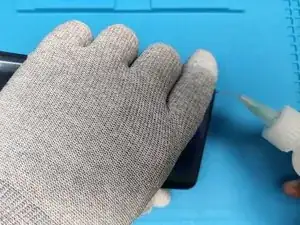

  2. Mwp1ldDfGoNeWtgH
    Mwp1ldDfGoNeWtgH

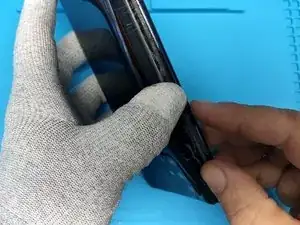

    BNlSdpBL6cNUSnM5

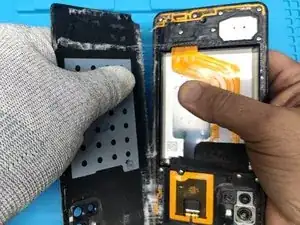

    bpRJd2ypG5MaFQDH

    • Erwärme das Gerät, um den Klebstoff aufzuweichen.

    • Verwende Kunststoffwerkzeuge und Isopropylalkohol, um die hintere Abdeckung zu lösen.

  3. GMHwBsSpUjQlVAUD

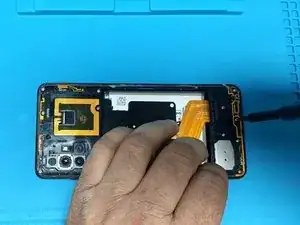

    GMHwBsSpUjQlVAUD

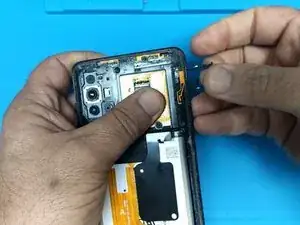

    EMOAHoBoWFVpuYc4

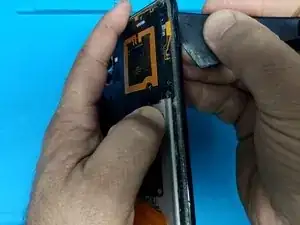

    KKfRt1HLuelbmcsg

    • Entferne alle silbernen Kreuzschlitzschrauben.

    • Entferne den SIM-Karteneinschub.

    • Verwende ein geeignetes Kunststoffwerkzeug (z.B. ein Plektrum, einen Spudger oder ein anderes Werkzeug), um den Mittelrahmen zu entfernen.

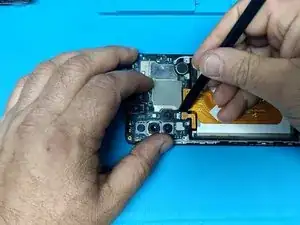

  4. PZZAcfoukFGGMkXt
    PZZAcfoukFGGMkXt

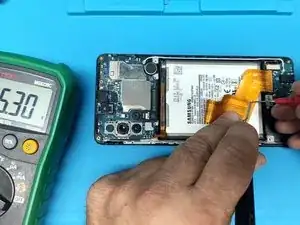

    4VgoXLf3bxVXHlES

    • Trenne den Akku ab.

    • Schließe das Ladegerät an und miss die Spannung an den beiden Endkontakten. Sie sollte um 5V betragen.

    • Wenn nicht, suche den Fehler an der Ladeplatine oder am Haupt-Flachbandkabel.

  5. nktfJZ6TJiGQoObe

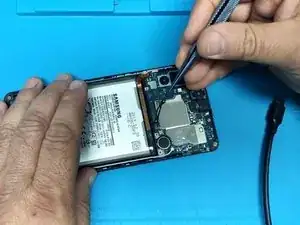

    nktfJZ6TJiGQoObe

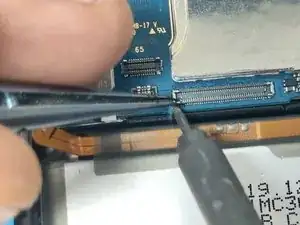

    G62VHPVArYA6AbLR

    • Entferne das schwarze Klebeband, das um den Stecker geklebt ist.

    • Nimm einen Lötkolben, Flussmittel und Lötzinn, um den ersten Stift des FPC-Anschlusses neu zu löten.

    • Wenn der Stecker defekt ist, sollte er ersetzt werden.

Abschluss

Um das Gerät wieder zusammenzubauen, befolgen diese Anweisungen in umgekehrter Reihenfolge.
