Game Boy Color Lautsprecheraustausch

Geschrieben von: Finn Dooley
  • Kommentare: 0
Game Boy Color Lautsprecheraustausch

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

10 - 15 Minuten

Einleitung

Die Lautsprecher des Gerätes können durch z.B. Staub verdreckt oder beschädigt werden, was entweder die Säuberung oder den Austausch zur Folge hat. Diese Anleitung wird dir zeigen, wir du beides durchführst.

  1. KVgf25OHnipkE42g
    KVgf25OHnipkE42g
    pROPDsYkLBsMhvDx
    DUXZEQ44YlFTnDPB

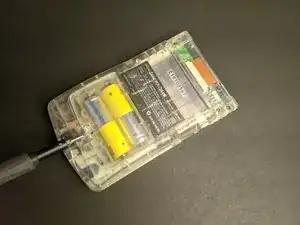

    • Entferne jegliche Spiele aus dem System, bevor du beginnst.

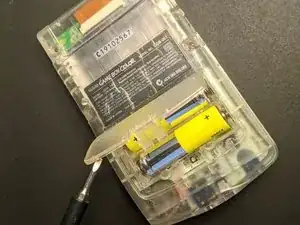

    • Drücke die Lasche der Akkufachabdeckung auf der Rückseite des Gerätes nach oben und entferne sie.

  2. rp2uhKxeQuvSIv2t
    rp2uhKxeQuvSIv2t
    FMdUQgRiDlrWNP6A

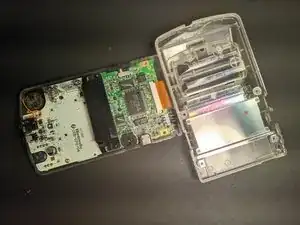

    • Benutze einen Y1 Schraubendreher, um die sechs Schrauben auf der Rückseite des Gerätes zu entfernen.

  3. J4UIiarnRYe3YMTn

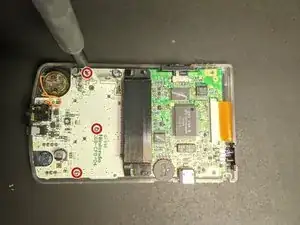

    • Wenn du das Gerät wieder zusammenbaust, stelle sicher, dass du den Power-Schalter mit dem passenden Kunststoffstück im Gehäuse übereinander legst. Sollten diese nicht übereinanderliegen, kann das Gerät nicht mehr zusammengeschraubt werden und beschädigt werden, wenn zu viel Kraft aufgebracht wird.

    • Entlöte den Lautsprecher noch nicht, weil du ihn noch nicht entfernen kannst, solange die Hauptplatine noch im Gerät liegt.

    • Entferne die drei Kreuzschlitzschrauben #0 in der Nähe der Unterseite des Gerätes.

  4. RpbCYDwI5Cup1Duy
    RpbCYDwI5Cup1Duy
    jVe4RNNBvCLCrEFr
    RxXy2GPuiE12GD6o

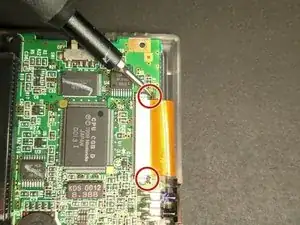

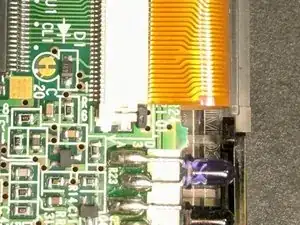

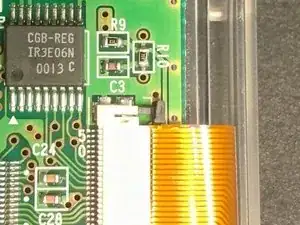

    • Drücke die zwei dunkelgrauen Kunststoffstücke der Halterung des Bildschirmflachkabels nach oben.

    • Stelle sicher, dass diese in einer ähnliches Position stehen wie derjenige im zweiten Foto. Dann sind sie vollständig gelöst.

    • Sei beim Drücken dieser Halterungen sehr vorsichtig, weil sie sehr zart sind und leicht abbrechen können. Sollten sie brechen, kann das Bildschirmkabel nicht mehr so gesichert werden wie zuvor und könnte in einer unzureichenden Verbindung resultieren.

  5. YoPD4xwWB1VZYJ4B
    YoPD4xwWB1VZYJ4B
    EgDry4MqUrCWNRMM

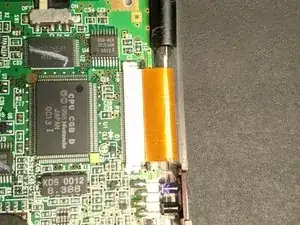

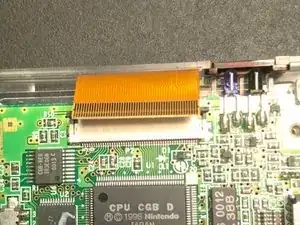

    • Benutze einen Spudger, einen Schraubendreher oder andere lange und dünne Objekte und ziehe das Flachkabel sanft aus der Halterung.

  6. TCUtYx6oVkVPIiVj
    TCUtYx6oVkVPIiVj
    qcWBbDMikaJXQjwQ

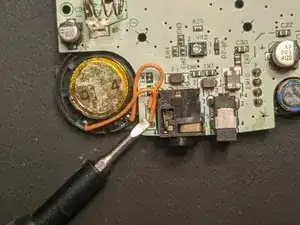

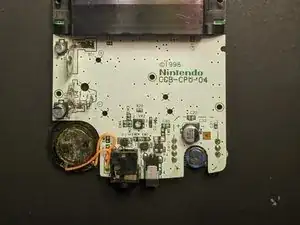

    • Sollte der Lautsprecher einfach nur verdreckt sein, säubere ihn sowie die Löcher im Gehäuse. Baue das Gerät dann wieder zusammen und teste die Lautsprecher. Wenn sie immernoch nicht funktionieren, fahre fort.

    • Sobald du die Hauptplatine entfernt hast, kannst du nun die Lautsprecherverbindungen entlöten und ihn mit einem neuen Bauteil ersetzen.

    • Stelle sicher, dass du die Polarität wie beim Originalteil beibehältst, weil sich die Lautsprecher ansonsten anders anhören könnten. Wahrscheinlich spielt dies jedoch keine Rolle und das Gerät oder das Bauteil wird auch nicht beschädigt werden, wenn die Polarität nicht stimmen sollte.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in umgekehrter Reihenfolge.
