Garmin Edge 530 Hauptplatine tauschen

Geschrieben von: Harrison Stafford
  • Kommentare: 1
Garmin Edge 530 Hauptplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

20 - 40 Minuten

Einleitung

Diese Anleitung zeigt, wie eine defekte Hauptplatine im Garmin Edge 530 (Teilenummer 010-02060-00) ausgetauscht wird.

Die Hauptplatine ist eine gedruckte Schaltung im GPS-Computer. Sie ist an alle Bauteile - Akku, Ladebuchse, Display - angeschlossen und steuert ihre Verbindungen. Du musst die Hauptplatine möglicherweise austauschen, wenn das Display beim Einschalten nicht reagiert. Schaue vorher noch, ob das Display noch in Ordnung ist.

In dieser Anleitung wird die Glasscheibe mit einem Metallspatel vom Gehäuse hochgehebelt, dabei kann sie leicht brechen, schaue genau hin. Verwende danach ESD-sichere Werkzeuge, um Schäden durch elektrostatische Entladungen zu vermeiden.

  1. ALFB3mBDSOhr5Yvx

    • Setze den Metallspatel zwischen die Kante der Glascheibe und der Rückseite ein.

    • Heble damit zwischen der Glasscheibe und der Rückseite um das Gerät herum.

  2. nojuZZGkGGsmQD2v

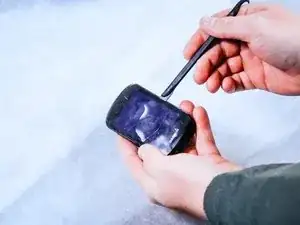

    nojuZZGkGGsmQD2v

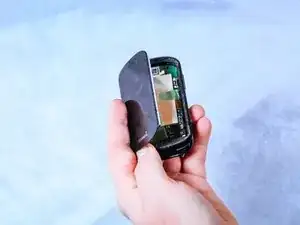

    hnl1nGLTYdL2Mm5c

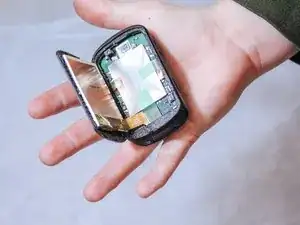

    SMih3RhOrEaAYXhU

    • Nimm einen Halberd Spudger aus Kunststoff und hebe eine Kante der Glascheibe hoch, bis sie sich von der Rückseite trennt.

    • Sei sehr vorsichtig, die Glasscheibe kann leicht brechen.

  3. qAlLGXYTHNDPjhZI
    qAlLGXYTHNDPjhZI
    smbyVbhPXBBIkHZ6

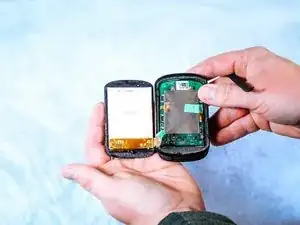

    uTkZBhgSNUNRghT4

    • Ziehe die Klebestreifen über den orangenen Flachbandkabeln mit einem Spudger zurück.

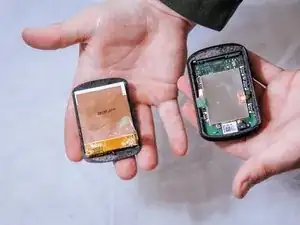

  4. A6FmBdFiyWNpqxQ3

    • Trenne die orangenen Flachbandkabel ab und entferne das Display.

    • Achte darauf, dass du die Flachbandkabel auf der richtigen Seite an das Ersatzdisplay anschließt.

  5. tAtID3wYW3ZLAUto

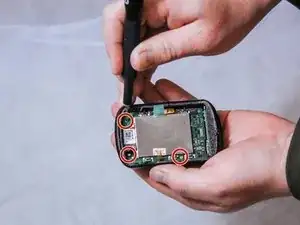

  6. cQMnnV4a1gLIMOUx

    • Entferne die drei 6 mm langen Torx T5 Schrauben, mit denen die Hauptplatine an der Gehäuserückseite befestigt ist.

  7. xSRyeolKITYkMKNp
    xSRyeolKITYkMKNp
    WQQoSEcDwamUDgUG

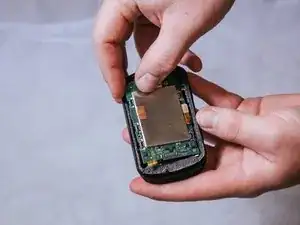

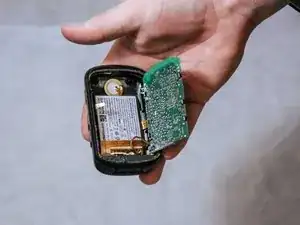

    • Hole die Hauptplatine aus der Gehäuserückseite heraus.

    • Die Kabelverbindungen wirst du im nächsten Schritt lösen.

  8. qbsx2pIaiCyx2pep
    qbsx2pIaiCyx2pep

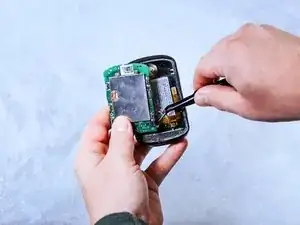

    pZFZfUOxAmMmeUBV

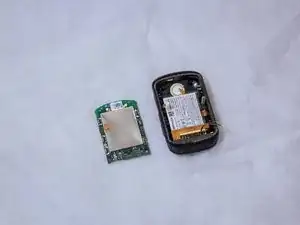

    5iOZ2DKOPqjDB3gA

    • Nimm eine gewinkelte Pinzette und ziehe den Akkustecker von der Hauptplatine ab.

    • Die Hauptplatine ist frei.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
