Garmin Fenix 5 reinigen

Geschrieben von: Garmin Boy

Kommentare: 23

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Nach langer Tragezeit setzt sich Schweiß, Staub und Feuchtigkeit an deiner Uhr ab, sie kann sehr schmutzig sein.

Eventuell sind die Tasten durch Schmutz gestört, sie können leicht gereinigt werden.

Werkzeuge

Schritt 1

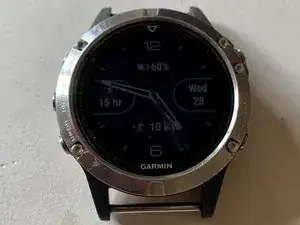

Entferne das Armband.
Schalte das Gerät aus.

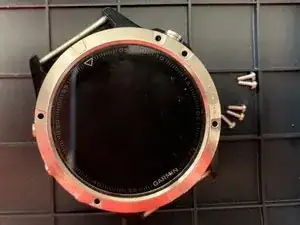

Entferne die Torx T4 Schrauben von der Vorderseite.

Schritt 2

Entferne die Torx T6 Schrauben auf der Rückseite.

Schritt 3

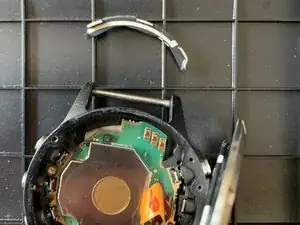

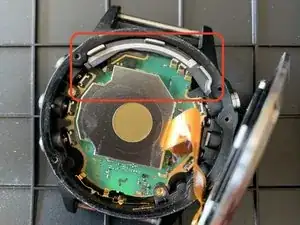

Nimm das graue bogenförmige Teil oben am Gerät mit einer Pinzette weg.

Schritt 4

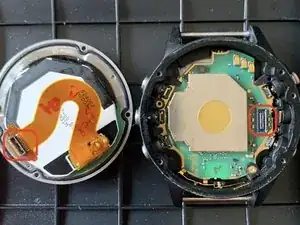

Löse den Displaystecker mit einer Pinzette ab.
Entferne das Display.

Schritt 5

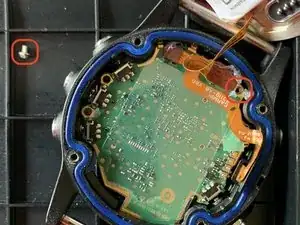

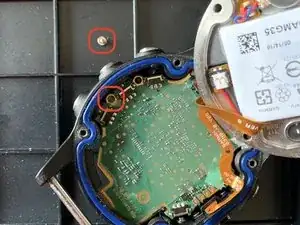

Entferne die zwei Kreuzschlitzschrauben #000 am Motherboard.

What size are these screws? I need a replacement ._."

Dante Horatio -

Pero después de el desarme no necesita un sellado especial?

Felipe A. -

Schritt 6

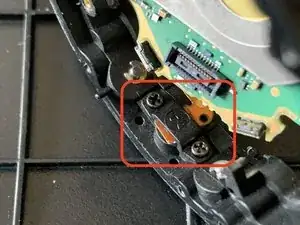

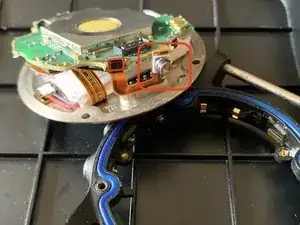

Entferne die beiden Schrauben, mit denen der Sensor zwischen den beiden Tasten an der rechten Gehäuseseite befestigt ist.
Nimm eine Pinzette und entferne den Sensor. Löse die Platine vom Gehäuse ab.

Schritt 7

Entferne die Dichtung vom Rand des Uhrgehäuses. Du wirst das Gehäuse oft anfassen und die Dichtung soll nicht kaputt gehen.

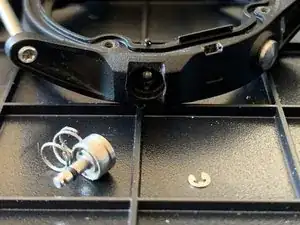

Schiebe sehr sorgfältig die kleinen Klemmscheiben an jeder Taste zur Seite ab.
Danach kannst du die Tasten vorsichtig herausholen. Sei wirklich vorsichtig, in jeder Taste befindet sich eine kleine Rückholfeder.

Beware of losing the circlips especially during reinstall. Replacements are $10 USD/50 count. See below.

Dante Horatio -

Schritt 8

Reinige das Gehäuse und die Öffnungen für die Tasten.
Reinige die Tasten und die Federn.
Du kannst die Tasten vor dem Einbau eventuell leicht fetten, z.B. mit etwas Silikonfett.
Baue die Uhr wieder zusammen.

I have a 5X that needs the battery replaced. it would be great to add the battery replacement to this guide! any chance you could do this ? I purchased the battery already and am ready to do this. Garmin says too bad too sad my device is "end of life" I simply refuse to believe that. It's a $800 device and although it's old(ish) the only thing wrong is the battery.

Samuel Prokop -

I Samuel,

Unfortunately, I don't have a Garmin 5X but I've found a video on YouTube that can help you replace the battery: How to replace your aging Garmin Fenix 5X Battery

Garmin Boy -

What is the best lubricant for the buttons? I'm leaning toward a silicone spray, but that may not be too durable.

Dante Horatio -

I decided on graphite so it won't gum up and can be easily powered in to reapply.

Dante Horatio -

Buenas tardes, me ocurre este problema con mi Garmin fénix 6x saphire. El procedimiento sería el mismo?

Jose Antonio Cordero Hernandez -

Hola buenos, en caso de haber perdido uno de los tornillos de la parte delantera del cristal como o donde puedo reemplazarlo? Gracias!

Erik -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Garmin Boy

Mitglied seit: 28/04/21

358 Reputation

14 Kommentare

Thanks for that info. In looking at the pictures, I can’t tell which piece is the battery. Do you think it can be easily replaced? Or is it soldered in? Thanks.

Patrick Chang - 11/05/21

Hi,

the battery is visible in the step 5 and step 6.

It is linked to the mainborad with a connector, It’s not soldered.

It’s glued to the back cover but, in my opinion, it can be easy replaced.

The battery type is "361-00097-00"

The nominal specifications are 255mAh, 0.97Wh and 3.8V

On ebay you can find a new battery: https://www.ebay.it/itm/283519139846?has...

I hope this can help

Garmin Boy - 12/05/21

Maybe do You know where to purchase a gaskets?

Edgaras Tamošauskas -

Unfortunately, I don’t know where you can find it.

I’ve searched on my favourite websites with no luck.

Garmin Boy -

Question: do I need to disasassemble the screen to change only the battery? Can I just access to it by the rear cover?

Thanks for the info!

Cristóbal Sabroe Yde -

Hi,

Yes, I think you can remove only the rear cover.

But if your watch is 2-3 years old, I think that cleaning everything it’s worth it.

^_^

Garmin Boy - 28/09/21

Anyone that has done a tear down of Fenix 6? The vibration module is loose and would be good to see if it can be glued back.

Ludde Algell -

Hello, thank you for the article. Is there anyway to clean the button on the motherboard (especially when oxidized)? Some sort of solution or lubricant? I think some seawater snuck into the case (through the button) while pressing the back button under water. I followed your steps to de-assemble the watch and I think the button is somehow stuck, resulting in a kind of random/continuous activity. Thank you. Jacopo

Jacopo De Santa -

Hi Jacopo,

I suggest cleaning it with isopropyl alcohol or rubbing alcohol. Another solution is to use a mixture of baking soda and water. You can apply the solution using a small paintbrush.

Garmin Boy -

Beware of the circlips: They are easy to lose. (Whoops. Twice.) I bought a replacement here (the 1/8" stainless steel): https://www.mcmaster.com/catalog/130/374...

Dante Horatio -

CORRECTION: Buy the 1/16" size! Then, crimp them before fitting them back on the shaft of the button so they are tight.

Dante Horatio -

The screen of my garmin fenix 5s plus is malfunctioning. It displays horizontal lines only. Do you know if can be repaired?

Jes -

Hi Jes.

Unfortunately, I don't have this information.

However, I think that I'll probably have to change the screen.

Garmin Boy -

Kann man die Dichtung wechseln, bzw. neu kaufen? Denn leider ist meine Fenix 5S seit letzten Sonntag undicht. Garmin biete mir keinen Support mehr an und will mir stattdessen eine neue Uhr verkaufen. Es sollte doch möglich sein, die Uhr trocken zu legen und neu abzudichten, oder?

Dasi -
