Garmin Vívoactive 4 Taste tauschen

Geschrieben von: Bryan Chavez
  • Kommentare: 4
Garmin Vívoactive 4 Taste tauschen

Schwierigkeitsgrad

Sehr schwierig

Schritte

14

Zeitaufwand

1 - 2 Stunden

Einleitung

Es ist ziemlich kompliziert, die Taste deiner Garmin Vívoactive 4 (M/N: 03618) zu tauschen, dazu werden viele Schriette und viele Werkzeuge benötigt.

Du musst wahrscheinlich die Taste tauschen, wenn sie nicht mehr richtig funktionieren. Es ist allerdings empfehlenswert, das ganze Gehäuse auszutauschen, da die Tasten nur so erhältlich sind.

Trotzdem wird hier der Austausch der Taste alleine gezeigt.

Bei dieser Reparatur wird ein Heißluftgebläse und ein iOpener verwendet, um den Kleber aufzuweichen. Hinweise zu seinem Gebrauch eines Heißluftgebläses findest du in dieser Anleitung, zum Gebrauch des iOpeners hier.

  1. bwdJONNWtiPEdWqD

    • Drehe die Uhr um, die Haltestifte des Armbands werden sichtbar.

  2. VeJJagIuOOAToqxh
    VeJJagIuOOAToqxh
    1PZdKqUVCHS1SOkb
    UDsIt3KXWbYXTBsW

    • Klemme deinen Fingernagel oder eine Spudgerspitze unter den kleinen Stift am Armband.

    • Drücke auf den Stift, bis sich das Armband löst.

    • Ziehe das Armband von der Uhr weg und entferne es.

    • Das Armband lässt sich nicht abziehen, wenn der Stift nicht komplett eingedrückt ist.

  3. YV1oFuUddwr2qrjr

    • Wenn beide Teile entfernt sind, kannst du ein neues Armband einbauen.

  4. YY6bFZcgFeEANysD

    • Erhitze das Display mit einem Heißluftgebläse, um den Kleber darunter aufzuweichen. Das kann 5 - 10 Minuten dauern.

    • Fasse die Uhr nur sehr vorsichtig an, um dich nicht zu verbrennen. Weitere Hinweise in dieser Anleitung.

    5-10 minutes is too long and too short at the same time. I didn't even heat it for 5 minutes on low and the watch was already too hot to touch. I put on some gloves and tried to wedge my jimmy in between the screen and the case but the seam is much too thin, even when I broke out my knife for it. I thought the glue must not be loose enough yet, so I heated it for a couple more minutes and tried again. Even though I did completely discharge my battery before doing any of this, my battery started to bulge and the back of my watch deformed. I followed these instructions as closely as possible, along with the "how to use a heat gun to soften adhesive" guide, and I never got my screen off and now my watch is beyond reasonable repair. If you decide to try this, I hope you have better luck, but I don't know how you're supposed to be able to get this done.

    cram C -

  5. avl6uFTGlGkKXKoT
    avl6uFTGlGkKXKoT
    rd2itTG5m1XMdZv2

    • Zwänge einen Jimmy oder ein dünnes Öffnungswerkzeug in die Naht zwischen dem Display und dem Uhrgehäuse.

    • Heble das Display von der Uhr weg.

    • Unter dem Display verläuft ein Kabel. Dieses Kabel muss zuerst abgetrennt werden, zerreiße es nicht.

    • Arbeite schnell, damit der Kleber nicht zu kalt wird.

  6. dQkaKsACmqBtavPO
    dQkaKsACmqBtavPO
    A6vUORBRQgDcNQJG
    JddROOufQHiJhMtB

    • Setze einen Spudger mit der Spitze unter die Kanten der Stecker an beiden Kabeln auf der Hauptplatine, heble die Stecker aus ihren Anschlüssen hoch und trenne sie ab.

  7. NUDBVQiZNOpktOI5

    • Entferne das Display.

  8. ivJxjybIjUJdIlYm

    • Ziehe ganz vorsichtig das Flachbandkabel ab, mit dem die Hauptplatine nach unten gehalten wird.

  9. cFposAHkqGFXWIrG

    • Setze einen Spudger mit der Spitze unter die Kante des Akkusteckers, heble den Stecker gerade aus seinem Anschluss nach oben und trenne den Akku von der Hauptplatine ab.

    • Arbeite sehr vorsichtig, das Kabel darf nicht reißen.

  10. lGPCWZxpIT23P6BJ
    lGPCWZxpIT23P6BJ
    1NeHaWtrd2GQWSIH
    AkaXata6ay2e5MHe

    • Entferne die 3,2 mm lange Kreuzschlitzschraube #00 von der Hauptplatine.

    • Entferne die 4,8 mm lange Kreuzschlitzschraube #00 von der Hauptplatine.

  11. OOFdeQRIXwUYTBEC
    OOFdeQRIXwUYTBEC
    RlNneVKfKEbvXTsq
    cQ33PEDKLNF4cnAE

    • Ziehe das Akkukabel nach oben, so dass die Hauptplatine herauskommt.

    • Entferne die Hauptplatine behutsam aus ihrem Anschluss.

    • Die Hauptplatine kann noch im Gehäuse wegen der Clips an der Kante festklemmen.

  12. vJUHJoUoLJcMwLll
    vJUHJoUoLJcMwLll
    qe4QtSfeXKf2k5gX

    • Drücke vorsichtig mit der Spudgerspitze an jeder Seite des Akkusteckers und trenne den Akku von der Hauptplatine ab.

  13. vjytr1PVqbeLCGNa
    vjytr1PVqbeLCGNa
    dt3AHnusKJgIK1ge
    H4KrBvekZa5BdVCK

    • Heble den Akku mit dem Spudger aus dem Gehäuse heraus.

    • Beschädige keines der umliegenden Bauteile.

    • Der Akku ist festgeklebt. Wenn der Spudger nicht reicht, um ihn herauszuholen, dann erwärme ihn mit einem iOpener.

    Where can I get Vivoactive 4S battery from?

    Narek -

    381-00086-23

    Is this the one and only battery number that is right for 4S or are there others that will work?

    Narek -

    I warn everyone during step 13 - be very very careful. Garmin glued battery to the cables routed underneath - its very easy to damage them when trying to pull out battery with force - do not do that - try to heat it again before doing so. Step 12 - battery connector can be pulled out easily by applying force vertically directed to the watch case.

    Piotr Tomasik -

  14. rfYFBSISpoWndnRR
    rfYFBSISpoWndnRR
    HHSnpfETnJOLtYAm
    VKLcEJLSG1wIktvs

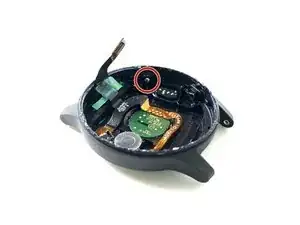

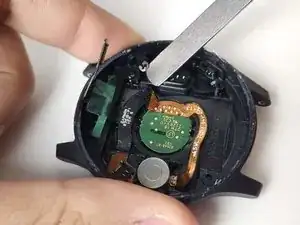

    • Zwänge einen Süudger oder einen Jimmy zwischen die Ringfeder der Taste und das Uhrengehäuse.

    • Heble die Ringfeder behutsam von der Taste.

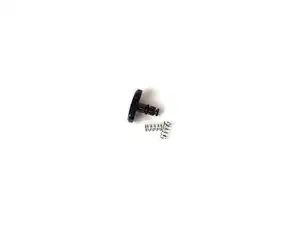

    • Entferne die Taste und ihre Bestandteile von der Uhr.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
