Google Pixel 8a Lautsprecher tauschen

Stecke alle angeschlossenen Kabel ab.

Schalte das Smartphone ganz aus.

Setze ein SIM-Auswurfwerkzeug, -Bit oder eine aufgebogene Büroklammer in die Öffnung an der linken Kante des Smartphones ein. Drücke fest darauf, bis der Einschub herauskommt.

Entferne den SIM-Karteneinschub.

Wenn nicht anders beschrieben, setze dein Werkzeug an den Kanten nicht tiefer als 3 mm ein (das ist die Breite des flachen Teils des Öffnungswerkzeugs).

Setze dein Werkzeug nicht unter die Kanten an der Kameraausbuchtung ein.

Setze das Öffnungswerkzeug mit der Kante zwischen die Rückabdeckung und den Rahmen ein. Benutze eine scharfe Kante des Werkzeugs, um den Kleber abzulösen.

Schiebe das Werkzeug an der Unterkante entlang und trenne den Kleber auf.

Schiebe dein Öffnungswerkzeug um die untere rechte Ecke herum und an der rechten Kante nach oben. Halte vor der Kameraausbuchtung an.

Ziehe das Öffnungswerkzeug unter der Rückabdeckung heraus.

Setze das Öffnungswerkzeug in die obere rechte Ecke der Rückabdeckung direkt über der Kameraausbuchtung ein.

Schiebe das Werkzeug an der Oberkante entlang, halte in der linken oberen Ecke direkt über der Kameraausbuchtung an.

Ziehe das Werkzeug unter der Rückabdeckung heraus.

Setze das Öffnungswerkzeug unter die linke Kante der Rückabdeckung direkt unter der Kameraausbuchtung ein.

Schiebe das Werkzeug zum Auftrennen des Klebers an der linken Kante entlang nach unten.

Setze ein Plektrum in die obere linke Ecke der Rückabdeckung ein, so dass die Spitze nahe an der Oberkante der Kameraausbuchtung ist.

Schiebe das Plektrum nach rechts und halte an, wenn du die rechte Kante der Kameras erreicht hast.

Setze ein Plektrum mit dem geraden Teil direkt unter der Kameraausbuchtung unter die Rückabdeckung ein.

Setze ein zweites Plektrum an die gleiche Stelle an der anderen Seite ein.

Heble gleichzeitig mit beiden Plektren, wobei du gleichmäßig Kraft ausübst, bis sich das letzte Klebeband löst, mit dem die Rückabdeckung befestigt ist.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zuklebst. Schalte es wieder aus, bevor du mit dem Zusammenbau weitermachst.

Bringe mit Hilfe dieser Anleitung neue Klebestreifen an und befestige die Rückabdeckung.

Erwärme die Blitz-Baugruppe mit einem Fön, um den Kleber aufzuweichen, mit dem sie an der Abdeckung des Logic Boards befestigt ist.

Schiebe ein Plektrum unter die Oberkante des Blitzes und hebe sie nach oben, bis sich der Kleber löst, mit dem er an der Abdeckung befestigt ist.

Nimm einen Torx Plus 3IP Schraubendreher und entferne die 15 Schrauben, mit denen die Abdeckung des Logic Boards befestigt ist.

Dreizehn 4,3 mm lange Schrauben

Zwei 1,9 mm lange Schrauben

Setze ein Plektrum unter die untere rechte Ecke an der Abdeckung des Logic Boards ein und heble nach oben, bis sich der Clip löst.

Setze einen Spudger mit der Spitze unter die Kerbe nahe bei der oberen rechten Ecke an der Abdeckung des Logic Boards (direkt unter dem Schraubenloch) und heble nach oben, bis sich der Clip löst.

Hebe die Abdeckung des Logic Boards an der Oberkante langsam hoch und führe die Blitzeinheit durch ihren Ausschnitt durch.

Entferne die Abdeckung des Logic Boards (zusammen mit der daran angeschlossenen Drahtlos-Ladespule).

Entferne die Metallabdeckung an der rechten Kante des Smartphones mit einer Pinzette oder deinen Fingern.

Setze einen Spudger mit dem flachen Ende unter die rechte Kante des Drucksteckers für den Akku, heble gerade nach oben und trenne ihn ab.

Setze einen Spudger mit der Spitze unter die Oberkante des Drucksteckers der 5G mmWave-Antenne. Heble gerade nach oben und trenne ihn ab.

Nimm einen Torx Plus IP3 Schraubendreher und entferne die 4,3 mm lange Schraube, die den Ohrhörer-Lautsprecher am Rahmen befestigt.

Hebe den Ohrhörer-Lautsprecher an der Unterkante hoch und entferne ihn.

Nimm einen Torx Plus IP3 Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen die Antennenfassung befestigt ist.

Setze ein Plektrum unter die linke Kante der Antennenfassung, heble nach oben und löse die Clips, mit denen sie befestigt ist.

Wiederhole das Ganze an der Oberkante und löse dort die restlichen Clips.

Hebe die Antennenfassung hoch und entferne sie.

Benutze die Spitze eines Spudgers oder deinen Fingernagel, um den Steckverbinder direkt über dem Akku aufzuhebeln und zu lösen.

Schiebe die Spitze deines Plektrums unter die rechte Kante des Frontkamera-Kabels und hebe es an, um es zu lösen.

Versetze die Kabel von Akku und 5G mmWave Antenne so, dass sie dem Akku nicht mehr Weg sind.

Setze die Spitze eines Spudgers unter die Kerbe in der oberen rechten Ecke des Logic Boards und heble es nach oben, um es zu lösen.

Wiederhole den Vorgang, um die andere Seite der Platine zu lösen, indem du die Kerbe links neben den Kameras benutzt.

Hebe die obere Kante des Logic Boards aus dem Rahmen.

Ziehe die obere Kante des Logic Boards zur rechten Seite des Rahmens, so dass sich die Aussparungen des Platine über den Vibrationsmotor und die Vorsprünge im Rahmen heben.

Führe den Ladeanschluss beim Ziehen aus seiner Aussparung im Rahmen heraus.

Bringe einen Saugheber an der linken Seite des Displays an, wobei der Griff nach unten zeigt.

Stütze die linke Seite deines Smartphones auf, dass es aufrecht steht.

Kippe das Logic Board nach unten und lege es flach hin, wobei du die empfindliche Graphitfolie vorsichtig um die Kabel führst.

Benutze die Spitze eines Arms deiner gebogenen Pinzette, um die obere Kante der Display-Halterung aus der Mitte des Logic Boards herauszuhebeln.

Entferne die Halterung.

Setze das flache Ende eines Spudgers oder eines sauberen Fingernagels unter die obere Kante des Display-Steckverbinders und hebe ihn gerade nach oben, um ihn zu lösen.

Entferne das Logic Board vom Rahmen.

Wenn die Gummidichtung des Frontsensors auf dem Rahmen geblieben oder verrutscht ist, baue sie aus und lege sie beiseite.

Überprüfe den Zustand der Wärmeleitpads - sie befinden sich an der Unterseite des Logic Boards oder an der entsprechenden Stelle auf der rechten Seite des Rahmens.

Wenn du dein Logic Board wiederverwendest und eines der Wärmeleitpads beschädigt ist, entferne das alte Wärmeleitpad, reinige die Oberfläche mit hochkonzentriertem Isopropylalkohol (über 90%) und bringe ein neues Wärmeleitpad an.

Wenn du ein neues Logic Board hast, auf dem keine Wärmeleitpads vorinstalliert sind, bringe die neuen Wärmeleitpads jetzt an.

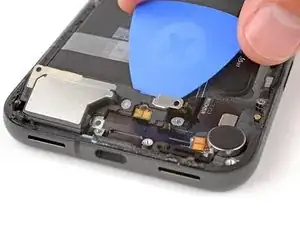

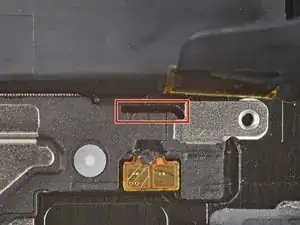

Setze die Spitze eines Plektrums in den Spalt zwischen der oberen Kante des Lautsprechers und dem Metallvorsprung am Rahmen.

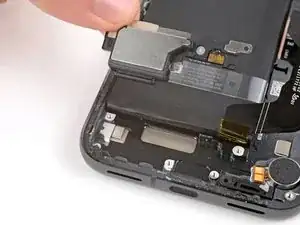

Heble den Lautsprecher auf, um ihn vom Rahmen zu lösen.

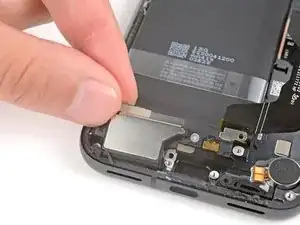

Entferne den Lautsprecher.
