Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

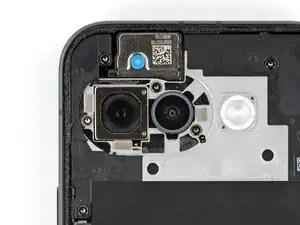

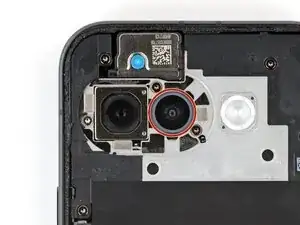

Diese Anleitung zeigt, wie du die Ultraweitwinkelrückkamera im Google Pixel 9a austauschen kannst.

Wenn deine Bilder unscharf sind oder das Objektiv beschädigt ist, muss wahrscheinlich die Rückkamera ausgetauscht werden.

Du benötigst Ersatzklebestreifen für die Rückseite, um diese Reparatur abzuschließen. Wenn die Wärmeleitpads des Logic Boards während der Reparatur beschädigt wurden, benötigst du neue Wärmeleitpads.

Hinweis: Jede Reparatur kann den Schutz gegen eindringende Feuchtigkeit beeinträchtigen. Ob der Schutz nach der Reparatur erhalten bleibt, hängt davon ab, wie gut die Klebestreifen angebracht worden sind.

  1. LTilkVoaHyOYJQoP
    LTilkVoaHyOYJQoP
    DDba2IYvihnIWjP6
    • Entleere den Akku des Pixels auf unter 25%, bevor du mit der Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann in Brand geraten, wenn er beschädigt wird.

    • Stecke alle Kabel ab und schalte das Gerät komplett ab.

  2. bYF6ZtIlyRqfKWuk
    bYF6ZtIlyRqfKWuk
    2mviQoRt6YqIqT3Y
    Qq5KTYMxnUSumugx
    • Drücke mit einem SIM Auswurfstift, -bit oder einer gerade gebogenen Büroklammer fest in das Loch des SIM-Karteneinschubs auf der Unterseite deines Gerätes, bis der Einschub heraus kommt.

    • Ein kleines Mikrofonloch befindet sich nahe am SIM-Karteneinschub. Verwechsle die beiden nicht!

    • Entferne den SIM-Karteneinschub.

  3. CVGiiJOcueTmhWXd
    CVGiiJOcueTmhWXd
    Z4XDAGh4GjqZgDFq
    NpjsHAmlnLrQTWVK
    • Die Rückseite ist am Rahmen festgeklebt. Durch Erwärmen der Rückseite wird der Kleber weich und lässt sich besser ablösen.

    • Nimm einen Haartrockner und erwärme die komplette Rückseite.

    • Erwärme die Rückseite so, dass du sie grade noch anfassen kannst. Zuviel Hitze kann die Rückseite, das Display oder den Akku beschädigen.

  4. J6pv6IchBtLPUasT
    J6pv6IchBtLPUasT
    TTFPI3y2na2vXKqq
    • Bringe einen Saugheber so nahe wie möglich an der rechten Seitenkante in der Mitte des Rückseitenglases an.

  5. 4rVjh42ncYeqg6qZ
    4rVjh42ncYeqg6qZ
    6msJl2ioRDRyAZND
    PvutBItgXJu5TONB
    • Ziehe fest und gleichmäßig am Saugheber nach oben, bis ein kleiner Spalt zwischen dem Rahmen und der Rückseite entstanden ist.

    • Setze ein Plektrum mit der Spitze in den Spalt ein.

  6. 2tH2NaCWSHftGKme
    2tH2NaCWSHftGKme
    YmdtALiUKU2dU6vW
    1G64lYQaZmVchrKh
    • Die Rückseite ist rundum am Rand des Rahmens und bei den Kameras festgeklebt. Nimm das Bild beim Abtrennen des Klebers zur Hilfe.

    • Setze das Plektrum an der linken und rechten Seitenkante nicht tiefer als 3 mm ein, damit die Drahtlos-Ladespule und ihr Graphitfilm nicht beschädigt werden.

  7. BEwtTXQygQAesTLu
    BEwtTXQygQAesTLu
    NKoSPZBACrlnJTQH
    UvHZJWMu6eYCLNAx
    • Wenn sich der Kleber nicht mehr leicht auftrennen lässt, dann erwärme ihn nochmals und versuche es erneut.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante nach oben, um die obere rechte Ecke herum und an der Oberkante entlang.

  8. dLBAllyMGHHPc6fR
    dLBAllyMGHHPc6fR
    5MqWaxsHMnIkYnXX
    XJJMBYQES5jdtkRH
    • Setze ein Plektrum in den anfänglich erzeugten Spalt in der Mitte der rechten Seitenkante ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante nach unten, um die untere rechte Ecke und an der Unterkante entlang, dann um die untere linke Ecke herum und an der linken Seite nach oben.

  9. VO6gYWioMLjWwCG1
    VO6gYWioMLjWwCG1
    NlKZGbytXIwpSNOD
    OyHTaZV46XrijmYR
    • Setze ein Plektrum mit der flachen Seite nahe bei der Kamerablende oben unter die linke Seitenkante

    • Verdrehe das Plektrum und drücke dabei gleichmäßig, bis sich der Kleber um die Kamerablende löst.

  10. YBO5nXARh3dlv4ip
    YBO5nXARh3dlv4ip
    YEQX31rsPPCwMVV1
    • Entferne die Rückseite.

    • Wenn es nicht leicht geht, dann kontrolliere nochmals, ob alle Klebestellen aufgetrennt sind. Trenne noch vorhandene Klebestellen mit einem Plektrum auf.

  11. QmtFTp1MUvU5CwbT
    QmtFTp1MUvU5CwbT
    kWhMVBOfY6bPHPtp
    rsmvaPTO2wxULOAv
    • Wenn sich die Kamerablende von Rückseite gelöst hat und im Smartphone festhângt, folge diesem Schritt, um sie abzulösen. Anderenfalls kannst du den Schritt überspringen.

    • Schiebe ein Plektrum unter die Kamerablende, heble nach oben und entferne die Blende.

    • Setze das Plektrum nur wenige Millimeter tief unter die Blende ein, du könntest sonst die Kameras beschädigen.

    • Wenn es schwer geht, dann erwärme die Kamerablende ein wenig.

  12. cxYTwk6hrNocZOtu
    cxYTwk6hrNocZOtu
    vVCDHe2O1ZqcrIsA
    • Nimm einen Torx Plus 3IP Schraubendreher und entferne die sechzehn Schrauben, mit denen die Drahtlos-Ladeeinheit befestigt ist.:

    • Dreizehn 5,0 mm lange Schrauben

    • Drei 2,2 mm lange Schrauben

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren angestammten Platz zurück kommt, damit dein Smartphone nicht beschädigt wird.

  13. InpP5tXaoYCBZgMG
    InpP5tXaoYCBZgMG
    alaIhxljPsvKA1fI
    Uh5G2UNLCGvEkEPE
  14. qvsd2Ns2xKLWLSbM
    qvsd2Ns2xKLWLSbM
    bd6wdAjqISIwLXum
    • Entferne die Drahtlos-Ladeeinheit.

  15. HfEWwNSGGULSQye4
    HfEWwNSGGULSQye4
    vCo5UZGjseailvOw
    • Achte darauf, den Akku beim Trennen nicht mit deinen Werkzeugen zu beschädigen.

    • Verwende einen Torx Plus 3IP-Schraubendreher, um die 1,7 mm lange Schraube zu entfernen, die die Abdeckung des Akkuanschlusses sichert.

  16. OHaFpoFnj2uTRQ2L
    OHaFpoFnj2uTRQ2L
    UuKAkY1WGAkJxDJM
    sLu6WxFTnJlRHTr6
    • Verwende eine Pinzette, um die Abdeckung des Akkuanschlusses anzuheben und zu entfernen.

  17. fRFfxyRJKwjgQnLH
    fRFfxyRJKwjgQnLH
    6ZkibGEZ4wFOSxRM
    • Hebe mit einem Spudger den Druckstecker am Akkukabel vorsichtig an und trenne ihn ab.

  18. wXGFURKDOZXxMVEY
    wXGFURKDOZXxMVEY
    V2KLoo2a4M1LMwEL
    ApAOuZMuVLRKvrIS
    • Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,8 mm langen Schrauben, mit denen das Logic Board befestigt ist.

  19. IEHGag5RDZwxVX3s
    IEHGag5RDZwxVX3s
    ij3KtwTYjnF3DVoe
    RywkTClFDWIGhhVb
    • Achte darauf, dass die Kameras nicht verschmutzt werden, wenn du am Logic Board arbeitest.

    • Bevor du das Logic Board ausbaust, kontrolliere nochmals, ob der SIM-Karteneinschub entfernt ist.

    • Setze einen Spudger mit der Spitze unter das Schraubenloch nahe bei den Kameras und hebe das Board soweit hoch, bis du es mit den Fingern greifen kannst.

  20. RqDY3xOgeMbCZCOy
    RqDY3xOgeMbCZCOy
    UOqN4PSsBiCOuyb6
    Q6E3GeWK4rJ2Yafu
    • Entferne das Logic Board noch nicht ganz, es ist durch das Displaykabel immer noch mit dem Rahmen verbunden.

    • Fasse den schmalen Teil des Boards mit den Fingern und hebe es hoch, bis sich der Clip nahe an der Unterkante des Akkus löst.

    • Ziehe die Oberkante des Boards nach rechts vom Rahmen, bis der Ladeanschluss ganz aus seiner Vertiefung herausgleitet.

  21. daqvKMnRSKhSGxes
    daqvKMnRSKhSGxes
    Q5slAPvjxSK6gX4q
    vHk2aXskEXQiUjvK
    • Bei diesem Schritt könnte das Logic Board herausfallen. Halte es gut fest, aber berühre keine der Kameralinsen oder Stecker.

    • Bringe einen Saugheber am Display an und stütze das Smartphone damit ab.

    • Lege das Logic Board behutsam flach auf deine Arbeitsfläche ab. Achte darauf, dass das Displaykabel nicht zu stark angespannt wird.

  22. PNGGG2QGHa6CVxNe
    PNGGG2QGHa6CVxNe
    HKGgb1Sefl5LkfLG
    • Nimm einen 3IP Torx Plus Schraubendreher und entferne die 1,7 mm lange Schraube, mit der die Abdeckung des Displaykabelsteckers befestigt ist.

  23. ZxBunBtHMmNp4UaX
    ZxBunBtHMmNp4UaX
    QtqMxahMEfUSi4Vl
    ycX6bYHIUKxGrPkP
    • Hebe die Abdeckung des Displaykabelsteckers mit einer Pinzette hoch und entferne sie.

  24. CASMXZ12Be6LQEnM
    CASMXZ12Be6LQEnM
    WmQTg1oW3XEO1BIo
    • Hebe den Druckstecker am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

  25. 1jpehPYUsyQf2ylD
    1jpehPYUsyQf2ylD
    oagJCS22OQgKEXJW
    • Schiebe das Logic Board vom Rahmen weg und entferne es.

  26. HpsZYlC5qywTTpS1
    HpsZYlC5qywTTpS1
    4hfHZUMQLtUsKWCV
    qMlkMTakIitEOKMU

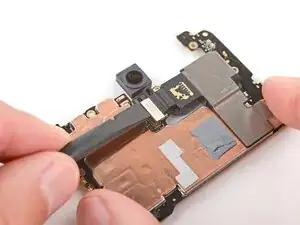

    • Halte das Logic Board bei der Arbeit an der Kamera leicht erhöht über die Arbeitsfläche. Drücke das Board nicht gegen die Arbeitsfläche, du könntest empfindliche Bauteile beschädigen.

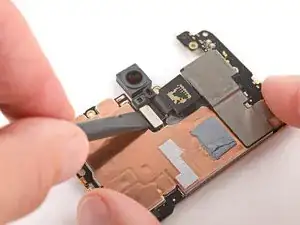

    • Heble den Druckstecker der Ultraweitwinkelkamera mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

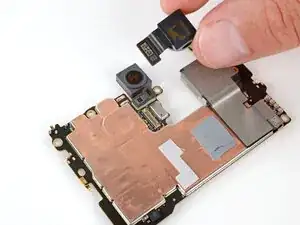

    • Entferne die Ultraweitwinkelkamera.

  27. UcuSMoaAA3oG3YgP
    • Glückwunsch, du hast die Demontage beendet. In den restlichen Schritten wird der Zusammenbau beschrieben.

  28. 3mHV4q3qFIt2IsrD
    3mHV4q3qFIt2IsrD
    fP4O2TKAHdSXOyRB
    XwgXH6BLOcXVHx63

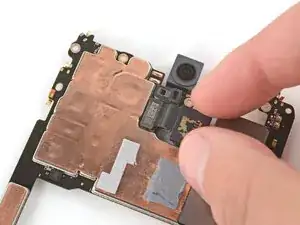

    • Lasse zunächst eventuelle Schutzkappen oder -folien auf der Kamera. Sie schützen die Linse beim Zusammenbau. Entferne sie erst beim Einbau der Rückseite.

    • Setze die Ultraweitwinkelkamera auf ihren Platz auf dem Logic Board, achte darauf, dass die Linse nicht verschmutzt wird.

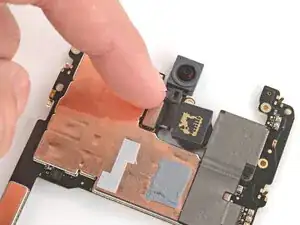

    • Richte den Druckstecker über seinem Anschluss aus und drücke ihn erst auf einer Seite, dann auf der anderen mit der Fingerspitze nach unten, bis er einrastet.

  29. 2At2mUHYuSmkDtNf
    2At2mUHYuSmkDtNf
    VqEBQvaLVgLEhaYs
    • Überprüfe den Zustand der Wärmeleitpads. Sie kleben entweder auf der Unterseite des Logic Boards oder auf der entsprechenden Stelle auf dem Rahmen.

    • Wenn die Pads gerissen oder sonstwie beschädigt sind, folge den nächsten fünf Schritten, um sie zu ersetzen. Wenn sie noch gut sind, überspringe die nächsten fünf Schritte.

  30. fV62rqWCucH2GVDc
    fV62rqWCucH2GVDc
    C6UMXBBRTrwUbsGu
    PNywPNxWAqxJZHRv
    • Schabe beschädigte Wärmeleitpads mit dem flachen Ende des Spudgers ab und entferne sie.

  31. 2xbK3GdSVoxbwjXr
    • Beseitige alle Spuren an den Stellen, wo die Wärmeleitpads waren mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und Kaffeefilterpapier.

  32. FfNrQMijLeeI32R5
    FfNrQMijLeeI32R5
    hEAhxpgmatB3Y5Hj
    daBfcrgctPQeKRO6
    • Die Wärmeleitpads sind sehr empfindlich und es passiert leicht, dass sie beim Einbau und Entfernen der Schutzfolien von ihrem Platz rutschen. Lasse dir Zeit beim Befestigen, wenn sie korrekt sitzen, wird die Wärme besser abgeleitet.

    • Entferne die strukturierte Schutzfolie vom kleineren Wärmeleitpad.

    • Setze das Pad sorgfältig auf das Board.

    • Benutze dieses Foto als Orientierungshilfe.

    • Drücke das Wärmeleitpad leicht mit dem Finger oder einem Spudger auf der ganzen Oberfläche leicht nach unten, so dass es haftet, ohne dass seine Oberfläche eingedrückt wird.

  33. eXHbbtRVOskONyYr
    eXHbbtRVOskONyYr
    OErT4bFPtZmsscFk
    • Hebe die restlichen Schutzfolien langsam von der Oberseite des Wärmeleitpads ab und entferne sie.

    • Wenn sich das Wärmeleitpad zusammen mit der Schutzfolie ablöst, dann lege es wieder zurück und drücke es wieder fest.

  34. WWMMdBkFTyyjBRvw
    WWMMdBkFTyyjBRvw
    mrbWBGb44ceZW1rM
    xRT3OgQWZYSYDNUB
    • Wiederhole die letzten beiden Schritte, um das verbliebene größere Wärmeleitpad zu befestigen.

    • Verwende diess Foto als Orientierungshilfe.

  35. JHoDHmVNHjGZyoOB
    JHoDHmVNHjGZyoOB
    VN1iIXf6VlTp5Eak
    • Wenn noch nicht geschehen, dann stütze dein Smartphone wieder auf den Saugheber.

    • Schiebe das Logic Board nach oben in den Rahmen, so dass das Display-Flachbandkabel Nähe bei seinem Anschluss ist.

  36. YXJDiFaxThxGjECj
    YXJDiFaxThxGjECj
    53NZeCBACMmBNTUu
    yYoCmOPaXG4ABjEP
    • Richte den Druckstecker des Displaykabels über seinem Anschluss aus und drücke ihn mit der Fingerspitze zuerst auf einer, dann auf der anderen Seite nach unten, bis er eingerastet ist.

  37. XUgwGMrVS2IfnqxS
    XUgwGMrVS2IfnqxS
    BaekCjMyT5adHiON
    XHcH1DDH5gAydKmr
    • Haken die Unterkante an der Abdeckung des Displaykabels mit einer Pinzette ein. Lege dann die Abdeckung flach hin.

  38. DtrWyTjSLeE6HP5v
    DtrWyTjSLeE6HP5v
    KiL6LeJOSnsUUuQj
    • Nimm einen 3IP Torx Plus Schraubendreher und drehe die 1,7 mm lange Schraube ein, mit der die Kabelabdeckung befestigt ist.

  39. eEXcePfGplSf4Xkc
    eEXcePfGplSf4Xkc
    Mxq1HGTqjs3Tr4QP
    UYJCpZmhsWYy2hZ4
    • Achte darauf, dass die Kameras nicht verschmutzen, wenn du am Logic Board arbeitest.

    • Klappe das Logic Board hoch, so dass es lose in seiner Vertiefung im Rahmen liegt.

    • Entferne den Saugheber und lege das Smartphone mit dem Display nach unten auf die Arbeitsfläche.

  40. iDNYyKGPBmW4ZEfF
    iDNYyKGPBmW4ZEfF
    LQNLhB6mMvisaJZ5
    gsZbFHvJLM1OJqLt
    • Achte darauf, dass das Akkukabel beim Einbau des Logic Boards nicht darunter eingeklemmt wird. Eventuell musst du es vorsichtig aus dem Weg biegen.

    • Schiebe das Logic Board zur Unterkante des Rahmens hin und drücke den Ladeanschluss nach unten, bis er in seinen Ausschnitt einrastet.

    • Drücke das Logic Board in der Mitte seiner Unterkante herunter, bis der Clip nahe am Akku einrastet.

  41. cVwaIATlZPbVPlqE
    • Drücke die Oberkante des Logic Boards nach unten, so dass es in seine Vertiefung hineinrutscht. Achte darauf, dass die Kameras eng sitzen und nicht schief stehen.

  42. 3YOTuquNyAhVwvWm
    3YOTuquNyAhVwvWm
    5WyGBaafXlZQMeRO
    • Nimm einen 3IP Torx Plus Schraubendreher und drehe die zwei 2,8 mm langen Schrauben ein, mit denen das Logic Board befestigt ist.

    • Achte darauf, dass das Logic Board flach liegt und nichts darunter eingeklemmt wird, bevor du die Schrauben festziehst.

  43. ecNEJPVyamPTYIMG
    ecNEJPVyamPTYIMG
    JETeRyYAFniyiwYQ
    • Schabe mit dem Spudger die sechs kleinen Stücke des Klebers rund um die Rückkameras herum ab und entferne sie.

    • Beseitige alle Spuren des Klebers mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch (oder Kaffeefilterpapier).

  44. Nxg6MgBrnQCD3GTO
    Nxg6MgBrnQCD3GTO
    SUHpXbjj1wrEx6Ml
    b66cLc2KCt1olvYf
    • Entferne die größere durchsichtige Schutzfolie vom Kleber für das Gehäuseinnere und lege ihn an seine Stelle um die Kameraöffnungen.

    • Richte den Kleber mit Hilfe der Ausschnitte für die kleinen silbernen Pads aus.

    • Drücke alle Stücke des Klebers gut mit dem flachen Ende des Spudgers nach unten fest.

    • Fasse die Zuglasche an der Oberkante der farbigen Schutzfolie und ziehe sie ab.

    • Wenn der Kleber zusammen mit der Schutzfolie mitkommt, dann lege ihn wieder zurück und drücke ihn mit dem Spudger wieder fest.

  45. RCJCAhqx4hDdTIhh
    RCJCAhqx4hDdTIhh
    6fmeg3IjxdRFoT35
    v6VZ1sHfLDQuS4Cn
    • Drücke jedes einzelne der sechs Stücke des Klebers für das Gehäuseinnere mit dem Spudger gut fest.

    • Die Stücke können leicht hochgezogen werden, wenn die letzten Schutzfolien abgelöst werden, achte also darauf, dass sie gut haften

  46. k4JQmHDGNAg5FCNo
    k4JQmHDGNAg5FCNo
    NdTPhA4YfcOjKR2g
    • Richte den Druckstecker des Akkus mit den Fingern über seinem Anschluss aus und drücke ihn nach unten fest.

    • Wende keine Gewalt an. Wenn es nicht leicht geht, richte ihn erneut aus und versuche es nochmals.

  47. S3iRGmRXma3C6qnf
    S3iRGmRXma3C6qnf
    gEkd4dXZWCPlJNwn
    qWExHM4lA1bKUVxw
    • Haken die Abdeckung des Akkusteckers mit einer Pinzette an der linken Kante ein. Lege die Abdeckung dann flach ab.

  48. 2qZRWjL2lHsS2LNy
    2qZRWjL2lHsS2LNy
    NImLTG3pvNdFr2OZ
    • Nimm einen 3IP Torx Plus Schraubendreher und drehe die 1,7 mm lange Schraube ein, mit der die Abdeckung des Akkusteckers befestigt ist.

  49. wDNoQwWaOimkn4jd
    wDNoQwWaOimkn4jd
    TgURpbRNUWNkYXP2
    • Lege die Drahtlos-Ladeeinheit auf den Rahmen.

  50. MD1p3ZcQuVVYu4It
    MD1p3ZcQuVVYu4It
    FvvXxp3oqW2rPnoG
    pG3akVPrnwZcXBJF
    • Drücke die Drahtlos-Ladeeinheit rund um den Rand herum mit den Fingern gut fest, bis alle Clips eingerastet sind.

  51. 4vTncwN5jGrRscWf
    4vTncwN5jGrRscWf
    ggTHX3EIHEsmWKQ4
    • Nimm einen 3IP Torx Plus Schraubendreher und drehe die sechzehn Schrauben hinein, mit denen die Drahtlos-Ladeeinheit befestigt ist.

    • Dreizehn 5,0 mm lange Schrauben

    • Zwei 2,2 mm lange Schrauben

  52. oK2P1gGqZtKBFpXm
    oK2P1gGqZtKBFpXm
    RCUToSt1F1mJluua
    kTlWb5GSeMhHNGrK
    • Lasse dir Zeit bei den nächsten beiden Schritten. Ein sauberer Rahmen ermöglicht es, den Kleber flach und gleichmäßig aufzulegen, so dass er gut haftet.

    • Schabe alle Reste vom Kleber mit einem Spudger und einer Pinzette am Rand der Rückseite ab.

    • Wenn es dir gelingt, ein größeres Stück des Klebers so zusammenzufassen, dass du es mit den Fingern greifen kannst, kannst du längere Teilstücke des Klebers auf einmal abziehen. Ziehe den Kleber langsam und gerade in Gegenrichtung ab.

  53. ZF1ZETVgNWFqJesP
    • Reinige die Klebestellen am Rahmen mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch (oder Kaffeefilterpapier).

  54. csm6qkEIkbRHN2K4
    csm6qkEIkbRHN2K4
    H1MjWB15BRQsRUef
    • Bevor du den Kleber anbringen kannst, musst du wissen, wie seine Lage auf dem Rahmen ist. Wenn der Kleber nicht richtig sitzt, musst du mit einem neuen Kleber nochmals von vorne anfangen.

    • Halte den Kleber über den Rahmen, um die richtige Orientierung zu finden. Der Kameraausschnitt in der Schutzfolie zeigt, wie er über dem Rahmen liegt.

  55. BPTYPMvxtMVis6TO
    • Ziehe die obere Hälfte der Schutzfolie nach unten ab, um den Kleber freizulegen. Entferne die Schutzfolie noch nicht ganz.

  56. SepQQd2QtMkALBrJ
    SepQQd2QtMkALBrJ
    m2ScbLZGJ6mwtNZE
    xIAfx3TLTUoWHStC
    • Arbeite beim Ausrichten des Klebers am Rahmen langsam und sorgfältig. Er ist sehr klebrig, wenn er einmal festklebt, kann er nicht mehr verändert werden.

    • Halte die große durchsichtige Schutzfolie zur Unterkante des Smartphones hin gefaltet und lege die freigelegte Oberkante des Klebers auf den Rahmen.

    • Benutze die Lippe am Rahmen als Hilfe für die richtige Lage.

    • Wenn die Oberkante richtig sitzt dann drücke die oberen Ecken mit den Fingern fest.

  57. BHcaLb2WNFqbVwQi
    BHcaLb2WNFqbVwQi
    YgJgtF5nXDHb1n2p
    EFl4GNdCNX1ZjjPD
    • Lege den restlichen Kleber langsam auf den Rahmen ab. Ziehe dabei die Schutzfolie allmählich ab und drücke den Kleber an.

  58. WRtRWujAuy5LGg1I
    WRtRWujAuy5LGg1I
    M4ZsJnXddmQWcrLU
    qVJ4BcdHUkDw2Q5X
    • Fasse die Zuglasche an der großen farbigen Schutzfolie und ziehe sie ab.

  59. SjovbqHIoQnJAMob
    SjovbqHIoQnJAMob
    VWSJQxZWjgGA2DhO
    VZCJ6PCPfNmCvLbv
    • Drücke den Kleber um den Rand des Smartphones herum mit einem Spudger gut nach unten am Rahmen fest.

  60. 2m5pYdO2tjD5FDAx
    2m5pYdO2tjD5FDAx
    gb6usDIaA4EDXPAS
    • Wenn sich die Kamerablende beim Entfernen der Rückseite abgelöst hat, folge den nächsten fünf Schritten, um sie wieder festzukleben. Anderenfalls überspringe die nächsten fünf Schritte.

    • Nimm einen Spudger und beseitige alle Kleberreste von der Kamerablende und der entsprechenden Klebestelle auf der Rückseite.

  61. WdEkJDFVeMOXwubP
    WdEkJDFVeMOXwubP
    fOmG4ZCuDbEQjYns
    • Beseitige alle Spuren des Klebers mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch (oder Kaffeefilterpapier) von der Kamerablende und der Klebestelle in der Gehäuserückseite.

  62. jLZija5avNBmYueL
    jLZija5avNBmYueL
    P6EogYAVMITnnbB6
    • Entferne die große durchsichtige Schutzfolie vom Kleber der Kamerablende.

    • Lege den Kleber oben auf die Kamerablende.

  63. DPXhkoLhdJgUVBPb
    DPXhkoLhdJgUVBPb
    ShUbCAWlmtWqR6uI
    QlMNgei6X5lZySBU
    • Drücke den Kleber am Rand der Kamerablende mit einem Spudger gut fest.

    • Entferne die zweite, farbige Schutzfolie vom Kleber.

  64. MgUgjxJJVodRVhpE
    MgUgjxJJVodRVhpE
    JdMfJgYUpLpcTEcr
    • Richte die Kamerablende so aus, dass das quadratische Schaumstoffstück zum Rand der Gehäuserückseite hin liegt.

    • Drücke die Kamerablende mit den Fingern in der Gehäuserückseite fest. Drücke sie mit den Fingern am Rand zusammen, damit der Kleber gut haftet.

  65. CStPTSRXHX1sUqWc
    CStPTSRXHX1sUqWc
    jnMGY6kuOFMelRH3
    • Schabe alle Kleberreste an der Gehäuserückseite mit dem flachen Ende des Spudgers. Achte insbesondere auf die fünf kleinen ovalen Stücke.

    • Wenn du nicht alle fünf ovale Stückchen siehst, sind sie wahrscheinlich am Rahmen des Smartphones hängen geblieben.

  66. kwYxH2YgaPvmZduK
    • Beseitige alle Spuren des Klebers mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch (oder Kaffeefilterpapier).

  67. nN24V1kN2ciBMhtM
    nN24V1kN2ciBMhtM
    iSBuF2EfsGB3I2TG
    • Ziehe die große durchsichtige Schutzfolie vom Kleber für die Innenseite des Gehäuserückteils ab.

    • Lege den Kleber auf die Innenseite der Gehäuserückseite, achte darauf, dass der Ausschnitt um die Kamerablende passt.

  68. RSraMRVelln5pNBR
    RSraMRVelln5pNBR
    ZfO2aiJPo3ImqABh
    • Drücke die fünf kleinen Klebeflecken mit dem Spudger oder deinen Fingern gut auf die Gehäuserückseite fest.

    • Ziehe die restliche Schutzfolie langsam ab.

    • Wenn sich der Kleber zusammen mit der Schutzfolie ablöst, dann lege ihn wieder zurück und drücke ihn mit dem Spudger wieder fest.

  69. qdnbHBK5jUBp2Uqu
    qdnbHBK5jUBp2Uqu
    6AioPNCSgEwC2MlN
    • Entferne eventuell vorhandene Schutzkappen oder -folien von der Ultraweitwinkelkamera.

  70. hwwCfeLX3tCMo5HI
    hwwCfeLX3tCMo5HI
    GEAXr1ii3T4tgaO2
    NTMkuw2ySmmaVmZI
    • Hebe die Schutzfolien vom Kleber um die Rückkameras mit der Spudgerspitze hoch und entferne sie.

    • Wenn sich der Kleber zusammen mit der Schutzfolie ablöst, dann lege ihn wieder zurück und drücke ihn mit dem Spudger fest.

  71. TKV1xbIJJFskEGPl
    TKV1xbIJJFskEGPl
    eHHv2r2vMrKfS6cK
    • Fasse die Zuglasche an der allerletzten Schutzfolie auf der Gehäuserückseite und löse sie ab.

  72. RnnmAFFeisYIr3F6
    RnnmAFFeisYIr3F6
    SK4Go2MpYpuuwYC6
    F34bmaOVHJIcy2Bi
    • Richte die Gehäuserückseite über dem Rahmen aus und drücke sie fest.

  73. O1MWPAwCIuijhC5P
    O1MWPAwCIuijhC5P
    mnZHXKHGBWyqnac2
    VkGHwL6IGHpPjDD2
  74. JaLcj6UFZCskS4HG
    JaLcj6UFZCskS4HG
    xSHOvLNFNSuOUD3V
    2mAbJpmbaMsOrMRy
    • Drücke den SIM-Karteneinschub komplett in seinen Schlitz an der Unterkante des Smartphones hinein.

Abschluss

Glückwunsch zur gelungenen Reparatur.

Das Gerät ist mit einem eingebauten Diagnosetest ausgestattet. Hier siehst du, wie du das Pixel Diagnostic Tool starten kannst.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Spencer Day

Mitglied seit: 14/09/22

117573 Reputation

0 Kommentare
