Google Pixel Buds A-Series Motherboard tauschen

Stelle dein Heißluftgebläse auf niedrige Temperatur ein und erwärme damit den Kunststoff rund um die Naht herum. Allzuviel ist nicht nötig.

Drücke das Gerät an den Seiten zusammen, bis es sich an der Vorderseite leicht öffnet. Stecke ein dünnes Plektrum in die Naht hinein.

Schiebe das Plektrum zur Seite hin. Setze dann ein zweites Plektrum ein und schiebe es zur anderen Seite hin.

Wahrscheinlich musst du das Gehäuse im Laufe des Verfahrens mehrmals erwärmen. Drücke das Gehäuse weiterhin zusammen und verschiebe die Plektren. Nach und nach sollten sich die Clips lösen und die Gehäuseteile können voneinander getrennt werden.

Arbeite langsam und wende nicht zuviel Hitze an.

Bei diesem Gehäuse blieben die Buds verbunden, auch wenn sie sich im Gehäuse befanden. Wenn das Gehäuse am Stromanschluss angeschlossen war, funktionierte alles wie erwartet. Deswegen würde das Board ausgetauscht.

Wenn das Gehäuse geöffnet ist, kannst du die beiden Gehäuseteile vorsichtig auseinander schieben. Sie sind noch durch ein schmales Flachbandkabel miteinander verbunden.

Im unteren Teil ist noch ein dünnes Plastikteil über dem Board leicht festgeklebt. Ziehe es vorsichtig ab.

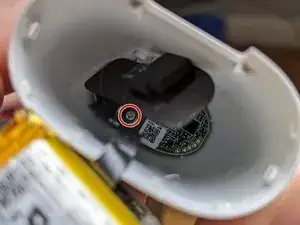

Die Platine darunter ist mit zwei Schrauben befestigt. Eine ist im Bild rot markiert, die andere befindet sich rechts davon.

Entferne die beiden Schrauben drücke dann mit einem geeigneten Werkzeug, z.B. einem Zahnstocher die Platine am USB-Anschluss von unten heraus. Dadurch kannst du die Platine leichter verschieben und von der Unterseite entfernen.

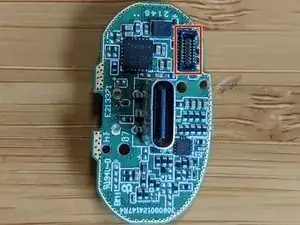

Um das Board auszutauschen, muss noch das Flachbandkabel abgetrennt werden.

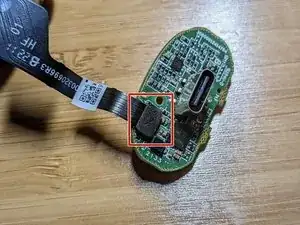

Heble den Stecker vorsichtig mit einem Kunststoffwerkzeug gerade nach oben und trenne ihn ab.

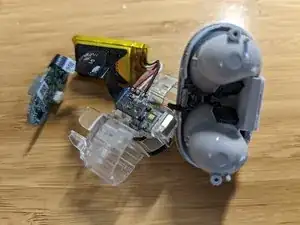

Wenn du auch noch die obere Gehäusehälfte zerlegen möchtest, schaue dir die folgenden Schritte an. Anderenfalls kannst du die Platine austauschen und das Gehäuse wieder zusammenzubauen.

Es stand noch ein zweites Gehäuse zur Verfügung, das aber nicht mehr erkennen konnte, ob das Gehäuse offen oder geschlossen war. Wahrscheinlich lief deswegen der Akku immer wieder sehr schnell leer, der Ruhemodus wurde nie erreicht.

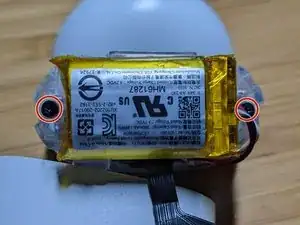

Um an das obere Teil zu gelangen, entferne beide Schrauben seitlich am Akku.

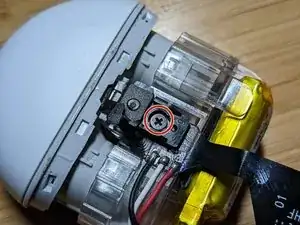

Entferne die Schraube mit der die Abdeckung der LED befestigt ist. Entferne die Abdeckung. Unbedingt notwendig ist dieser Schritt nicht.

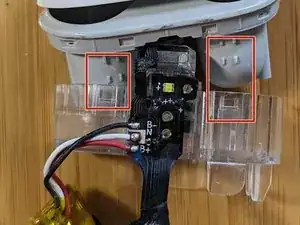

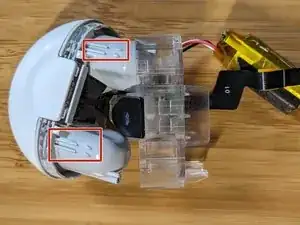

An jeder Seite müssen zwei Rasten gelöst werden, dann kann das durchsichtige Kunststoffteil vom Rest abgetrennt werden.

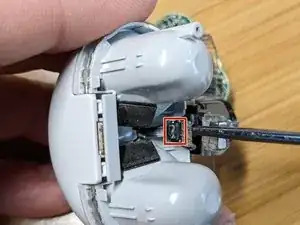

Setze einen Spudger oder einen kleinen Schlitzschraubendreher unter jede Raste und öffne sie nach und nach. Dann kannst du die beiden Teile trennen.

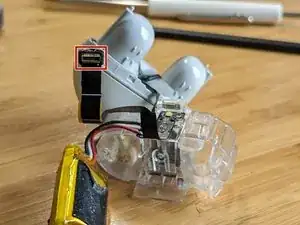

Jetzt kommst du an das Flachbandkabel heran, mit dem die Kontakte für die Buds oben angeschlossen sind.

Die rote Markierung zeigt wahrscheinlich einen Magnetsensor, mit dem festgestellt wird, ob das Gehäuse geöffnet oder geschlossen ist. Da er in das Flachbandkabel integriert ist, gibt es keinen einfachen Weg, um ihn auszutauschen. Am Besten ist der Austausch des kompletten Flachbandkabels und eventuell der Kontakte.
