Google Pixel Watch Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 12

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Verwende diese Anleitung, um einen abgenutzten oder kaputten Akku in deiner Google Pixel Watch zu ersetzen.

Entlade den Akku zu deiner Sicherheit auf unter 25 %, bevor du dein Gerät zerlegst. Dies verringert die Brandgefahr, falls der Akku während der Reparatur versehentlich beschädigt wird. Wenn dein Akku geschwollen/aufgebläht ist, triff entsprechende Vorsichtsmaßnahmen.

Du benötigst Ersatzkleber, um den Bildschirm beim Zusammenbau des Geräts wieder anzubringen.

Ob die Wasserdichtigkeit nach der Reparatur erhalten bleibt, hängt davon ab, wie genau der Klebstoff wieder aufgetragen wird, aber dein Gerät wird seine IP-Einstufung (Ingress Protection) verlieren.

Hinweis: Diese Anleitung wurde mit einem GBZ4S LTE-Modell verfasst. Falls du die Nicht-LTE-Version besitzt, kannst du diese Anleitung trotzdem verwenden, es kann jedoch zu leichten optischen Abweichungen kommen.

Werkzeuge

Schritt 1

Bevor du mit der Reparatur beginnst, schalte deine Uhr aus und trenne sie vom Ladegerät.

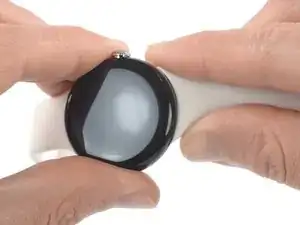

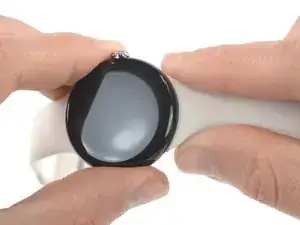

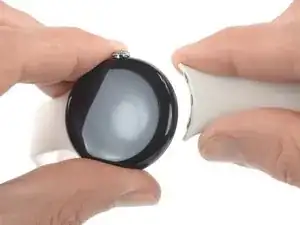

Nimm das Armband ab, indem du den Knopf zum Lösen des Armbands drückst und es über den Knopf schiebst, während du es von der Uhr wegziehst.
Wiederhole den Vorgang für das andere Armband.

Schritt 2

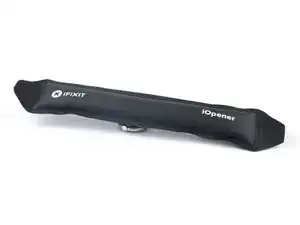

Lege einen erwärmten iOpener etwa zwei Minuten lang auf das Display, um den Kleber darunter aufzuweichen.
Du kannst auch einen Haartrockner, eine Heizplatte oder ein Heißluftgebläse benutzen. Überhitze das Gerät aber nicht, das Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

Schritt 3

Die dünne Naht zwischen dem Rahmen und dem Bildschirm erfordert ein dünnes Metallwerkzeug - nimm dir Zeit und arbeite vorsichtig, um Kratzer oder Schrammen auf dem Uhrengehäuse oder dem Glas zu vermeiden.

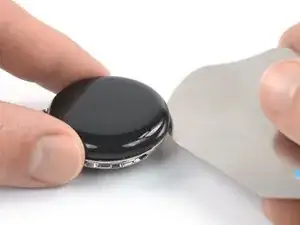

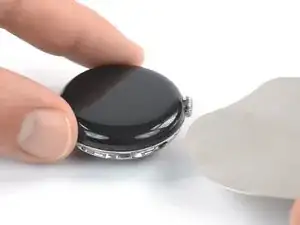

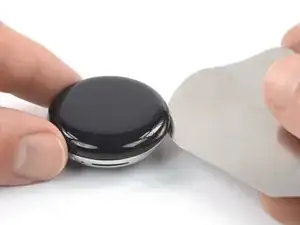

Führe einen iFlex in den schmalen Spalt zwischen Bildschirm und Rahmen, links von der digitalen Krone, ein.

Schritt 4

Setze beim Auftrennen den iFlex nicht tiefer als 3 mm ein, damit keine Bauteile im Inneren beschädigt werden.

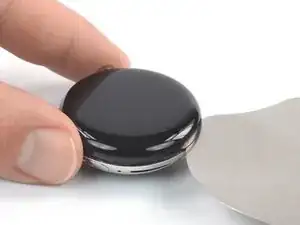

Trenne den Displaykleber rundum mit dem iFlex auf.

Schritt 5

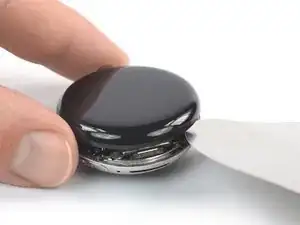

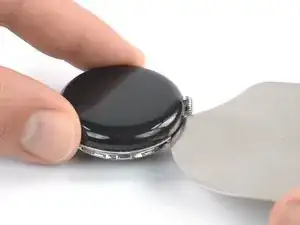

Entferne den iFlex und setze ihn wieder unter dem Display, rechts neben dem Lautsprechergitter, ein.

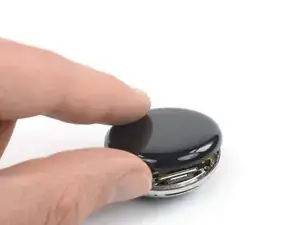

Drehe den iFlex, um das Display nach oben zu heben.
Versuche noch nicht, das Display vollständig zu entfernen, da es noch mit einem empfindlichen Kabel mit der Uhr verbunden ist.

Schritt 6

Achte darauf, dass das Kabel der Displayeinheit beim Öffnen des Displays nicht unter Spannung steht.

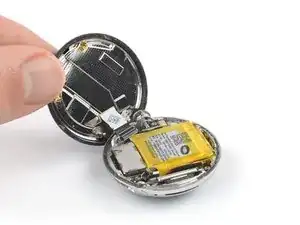

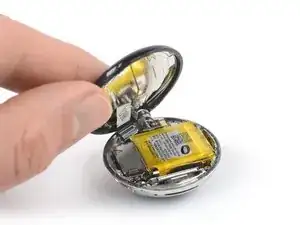

Klappe das Display in eine aufrechte Position auf.
Während des Zusammenbaus ist dies ein guter Zeitpunkt, um dein Gerät einzuschalten und alle Funktionen zu testen, bevor du es versiegelst. Achte darauf, das Gerät vollständig auszuschalten, bevor du weiterarbeitest.

Schritt 7

Achte während der gesamten Reparatur auf jede Schraube und darauf, dass sie genau dorthin zurückkommt, wo sie herkommt.

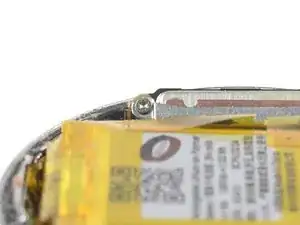

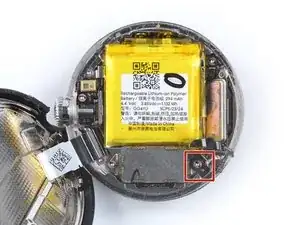

Verwende einen Torx T2-Schraubendreher, um die 2,1mm-lange Schraube zu entfernen, mit der die Lautsprecherhalterung befestigt ist.

Schritt 8

Achte darauf, den Akku nicht mit scharfen Werkzeugen zu durchstechen oder zu verbiegen - er kann gefährliche Chemikalien auslaufen lassen oder Feuer fangen.
Verwende eine Pinzette, um die Lautsprecherhalterung zu entfernen.

Schritt 9

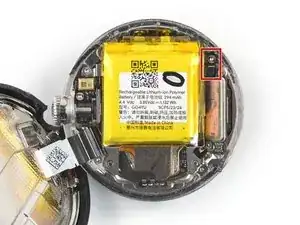

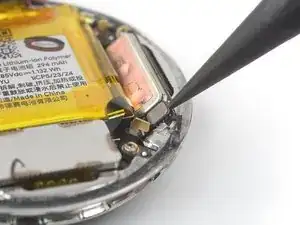

Heble den Druckstecker des Vibrationsmotors mit der Spitze eines Spudgers hoch und ziehe ihn ab.
Um Druckstecker wie diesen wieder anzubringen, richte ihn vorsichtig aus und drücke ihn auf einer Seite nach unten, bis er einrastet. Wiederhole den Vorgang dann auf der anderen Seite. Drücke nicht in der Mitte nach unten. Wenn der Stecker nicht richtig ausgerichtet ist, können sich die Kontakteverbiegen und dauerhaft beschädigt werden.

Schritt 10

Sei mit scharfen Werkzeugen in der Nähe des Akkus vorsichtig.

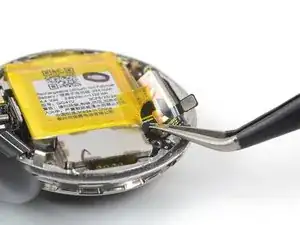

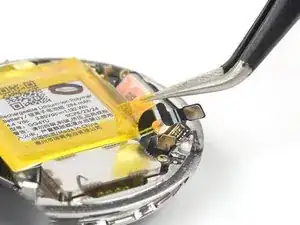

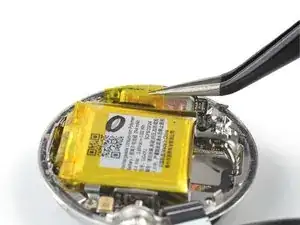

Ziehe mit einer Pinzette das gelbe Klebeband ab, mit dem das Kabel des Vibrationsmotors am Akku befestigt ist.

Schritt 11

Entferne die beiden Schrauben, mit denen der Vibrationsmotor befestigt ist, mit einem Torx T2-Schraubendreher:
Eine Schraube mit 1,8mm Länge
Eine Schraube mit 2,8mm Länge

Schritt 12

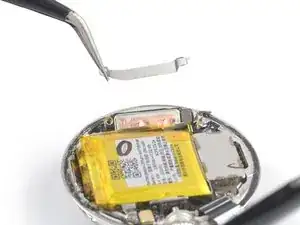

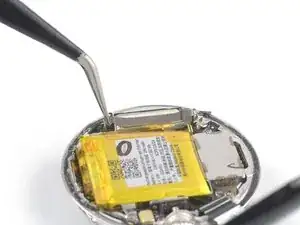

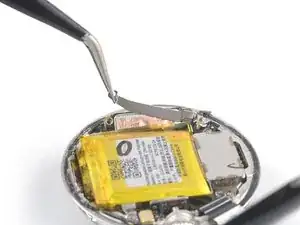

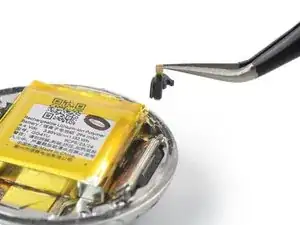

Hebe den Erdungsbügel mit einer Pinzette aus seiner Aussparung und entferne ihn.

Schritt 13

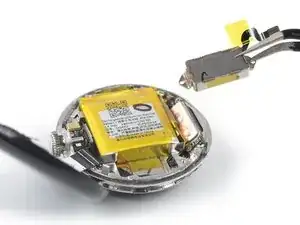

Entferne den Vibrationsmotor.

Schritt 14

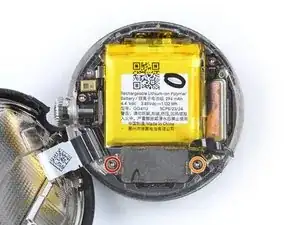

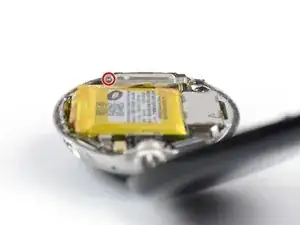

Verwende einen Torx T2-Schraubendreher, um die beiden 3mm-langen Schrauben zu entfernen, mit denen die Akkuhalterung befestigt ist.

Schritt 15

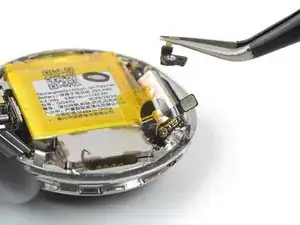

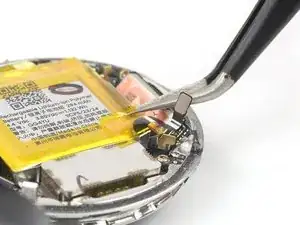

Hebe den Erdungsbügel mit einer Pinzette aus seiner Aussparung und entferne ihn.

Schritt 16

Achte darauf, den Akku nicht mit scharfen Werkzeugen zu durchstechen oder zu verbiegen - er kann gefährliche Chemikalien auslaufen lassen oder Feuer fangen.

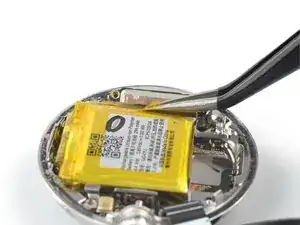

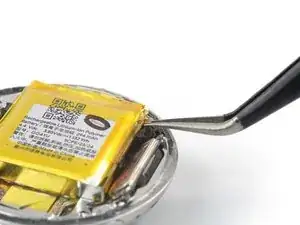

Ziehe mit einer Pinzette das gelbe Klebeband vom Rand des Akkus neben dem Lautsprecher ab.

Schritt 17

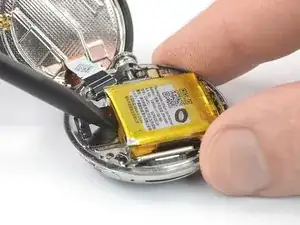

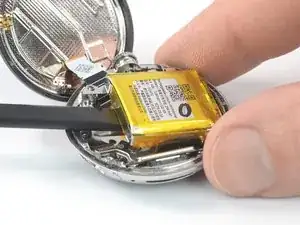

Schiebe das flache Ende eines Spudgers unter den Rand des Akkus, wo sich der Vibrationsmotor befand.

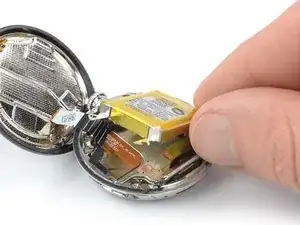

Hebe den Akku an, bis du ihn mit den Fingern greifen kannst.
Der Akku wird durch einen milden Klebstoff an seinem Platz gehalten. Falls du Schwierigkeiten hast, den Akku herauszuziehen, halte einen erhitzten iOpener etwa 2 Minuten lang an die Unterseite der Uhr, um den Klebstoff zu lösen. Wende den iOpener nicht direkt auf dem Akku an.
Versuche nicht, den Akku ganz herauszunehmen, da er noch durch ein empfindliches Kabel mit der Uhreneinheit verbunden ist.

Schritt 18

Sei vorsichtig, dass du das Akkukabel beim Bewegen des Akkus nicht zu stark dehnst oder zerreißt.

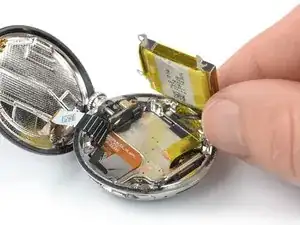

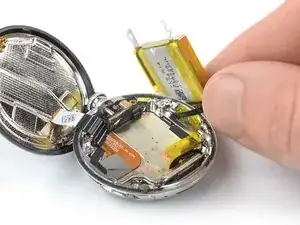

Lege den Akku vorsichtig neben die Uhr, um an die Akkuanschlusshalterung zu gelangen.

Schritt 19

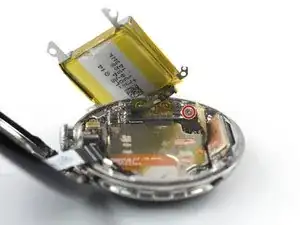

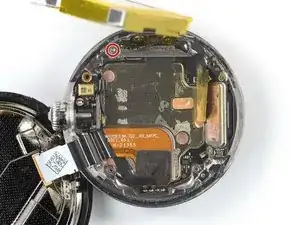

Verwende einen Torx T2-Schraubendreher, um die beiden 1,5mm-langen Schrauben zu entfernen, mit denen die Akkuanschlusshalterung befestigt ist.

Schritt 20

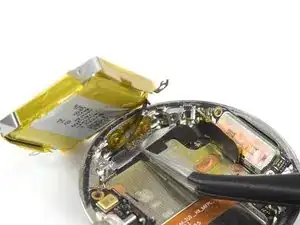

Verwende eine Pinzette, um die Akkuanschlusshalterung zu entfernen.

Schritt 21

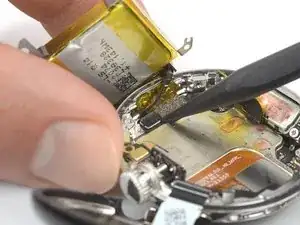

Trenne das Akkukabel mit der Spitze eines Spudgers, indem du den Stecker gerade nach oben aus der Buchse hebelst.

Schritt 22

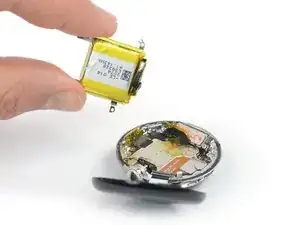

Entferne den Akku.
Verwende niemals einen verformten oder beschädigten Akku erneut - es besteht Brandgefahr. Ersetze ihn durch einen neuen Akku.

So if I change the display, should I also buy a new battery because the old one might be damaged?

Nitramon -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Bringe beim Wiederzusammenbau, wo nötig, neuen Klebstoff auf, nachdem du die betreffenden Stellen mit Isopropylalkohol (>90%) gereinigt hast.

Um eine optimale Leistung zu erzielen, solltest du nach Beendigung dieser Anleitung deinen neu installierten Akku kalibrieren.

Bringe deinen Elektroschrott zu einem R2- oder e-Stewards zertifizierten Recycler.
