Google Pixel Watch Display tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 8
Google Pixel Watch Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

25

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um einen gesprungenen, gebrochenen oder defekten Bildschirm deiner Google Pixel Watch zu ersetzen.

Hinweis: Um Zugang zum Bildschirmkabel zu erhalten, muss der Akku entfernt werden. Wenn der Akku beim Entfernen auch nur "leicht" verformt wird, besteht Brandgefahr und er muss ersetzt werden.

Entlade den Akku zu deiner Sicherheit auf unter 25%, bevor du dein Gerät zerlegst. Dadurch wird die Brandgefahr verringert, falls der Akku während der Reparatur versehentlich beschädigt wird. Wenn dein Akku geschwollen/aufgebläht ist, triff entsprechende Vorkehrungen.

Du benötigst Ersatzkleber, um den Bildschirm beim Zusammenbau des Geräts wieder anzubringen.

Ob die Wasserdichtigkeit nach der Reparatur erhalten bleibt, hängt davon ab, wie genau der Klebstoff wieder aufgetragen wird, aber dein Gerät wird seine IP-Einstufung (Ingress Protection) verlieren.

Hinweis: Diese Anleitung wurde mit einem GBZ4S LTE-Modell verfasst. Falls du die Nicht-LTE-Version hast, kannst du diese Anleitung trotzdem verwenden, es kann jedoch zu leichten optischen Abweichungen kommen.

  1. HKs6k156CYPDwm1B
    HKs6k156CYPDwm1B
    JfBQOfAs4xsCFoqh
    GCq6VLjB3QFV6JWJ

    • Bevor du mit der Reparatur beginnst, schalte deine Uhr aus und trenne sie vom Ladegerät.

    • Nimm das Armband ab, indem du den Knopf zum Lösen des Armbands drückst und es über den Knopf schiebst, während du es von der Uhr wegziehst.

    • Wiederhole den Vorgang für das andere Armband.

  2. 5BkIutPxi3Mth3EQ

    • Lege einen erwärmten iOpener etwa zwei Minuten lang auf das Display, um den Kleber darunter aufzuweichen.

    • Du kannst auch einen Haartrockner, eine Heizplatte oder ein Heißluftgebläse benutzen. Überhitze das Gerät aber nicht, das Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

  3. hw1MMTfOBpFYA56f
    hw1MMTfOBpFYA56f
    hKPbI4J4ES4vnsPg

    • Die dünne Naht zwischen dem Rahmen und dem Bildschirm erfordert ein dünnes Metallwerkzeug - nimm dir Zeit und arbeite vorsichtig, um Kratzer oder Schrammen auf dem Uhrengehäuse oder dem Glas zu vermeiden.

    • Führe einen iFlex in den schmalen Spalt zwischen Bildschirm und Rahmen, links von der digitalen Krone, ein.

  4. SFnCpEN5IZy1pAyb
    SFnCpEN5IZy1pAyb
    mgcKMvFYZWfgZavN
    OtYXQFEfZXbnXQC1

    • Setze beim Auftrennen den iFlex nicht tiefer als 3 mm ein, damit keine Bauteile im Inneren beschädigt werden.

    • Trenne den Displaykleber rundum mit dem iFlex auf.

  5. cpjL6cqNLkPswLBU
    cpjL6cqNLkPswLBU
    pbeGCZHvnlRcMEi3

    • Entferne den iFlex und setze ihn wieder unter dem Display, rechts neben dem Lautsprechergitter, ein.

    • Drehe den iFlex, um das Display nach oben zu heben.

    • Versuche noch nicht, das Display vollständig zu entfernen, da es noch mit einem empfindlichen Kabel mit der Uhr verbunden ist.

  6. KWMqJepaWgQ1pyPk
    KWMqJepaWgQ1pyPk
    sEuhWfaUuO1pFHnT
    WYDWTiQT3jQXxiCP

    • Achte darauf, dass das Kabel der Displayeinheit beim Öffnen des Displays nicht unter Spannung steht.

    • Klappe das Display in eine aufrechte Position auf.

    • Während des Zusammenbaus ist dies ein guter Zeitpunkt, um dein Gerät einzuschalten und alle Funktionen zu testen, bevor du es versiegelst. Achte darauf, das Gerät vollständig auszuschalten, bevor du weiterarbeitest.

  7. XZD3XD4EddT5v3EO
    XZD3XD4EddT5v3EO
    Y6N4QsoyKynUwD1q

    • Achte während der gesamten Reparatur auf jede Schraube und darauf, dass sie genau dorthin zurückkommt, wo sie herkommt.

    • Verwende einen Torx T2-Schraubendreher, um die 2,1mm-lange Schraube zu entfernen, mit der die Lautsprecherhalterung befestigt ist.

  8. bOXyAaTRkTHtjamX
    bOXyAaTRkTHtjamX
    qgGiFw2IFafB5cQt
    ZQMeIefLGRtVUUfM

    • Achte darauf, den Akku nicht mit scharfen Werkzeugen zu durchstechen oder zu verbiegen - er kann gefährliche Chemikalien auslaufen lassen oder Feuer fangen.

    • Verwende eine Pinzette, um die Lautsprecherhalterung zu entfernen.

  9. NiLRrMKwOpXnQCYt
    NiLRrMKwOpXnQCYt
    FSO3fvP2rSLPQuQJ

    • Heble den Druckstecker des Vibrationsmotors mit der Spitze eines Spudgers hoch und ziehe ihn ab.

    • Um Druckstecker wie diesen wieder anzubringen, richte ihn vorsichtig aus und drücke ihn auf einer Seite nach unten, bis er einrastet. Wiederhole den Vorgang dann auf der anderen Seite. Drücke nicht in der Mitte nach unten. Wenn der Stecker nicht richtig ausgerichtet ist, können sich die Kontakteverbiegen und dauerhaft beschädigt werden.

  10. 62hfefSuKl4qrRme
    62hfefSuKl4qrRme
    XBrAuO3kVLkNSgpB

    • Sei mit scharfen Werkzeugen in der Nähe des Akkus vorsichtig.

    • Ziehe mit einer Pinzette das gelbe Klebeband ab, mit dem das Kabel des Vibrationsmotors am Akku befestigt ist.

  11. XwMl2XdUa1BBxBkl

    • Entferne die beiden Schrauben, mit denen der Vibrationsmotor befestigt ist, mit einem Torx T2-Schraubendreher:

    • Eine Schraube mit 1,8mm Länge

    • Eine Schraube mit 2,8mm Länge

  12. udGTNVa3hY4ZeKvM
    udGTNVa3hY4ZeKvM
    L1URnOkpYtOiy4Wj
    SrwcFwPlvK5OOQkL

    • Hebe den Erdungsbügel mit einer Pinzette aus seiner Aussparung und entferne ihn.

  13. RXPnCOXXFICsiS1c
    RXPnCOXXFICsiS1c
    cDFCeYex4o2Mcvfa

    • Entferne den Vibrationsmotor.

  14. 1IUInEdU2OiTURmU

    • Verwende einen Torx T2-Schraubendreher, um die beiden 3mm-langen Schrauben zu entfernen, mit denen die Akkuhalterung befestigt ist.

  15. dgbEVOIgsyHGqABs
    dgbEVOIgsyHGqABs
    oKyDZ5CeyrKNr1TB
    EgTFx3HYAei1iQEZ

    • Hebe den Erdungsbügel mit einer Pinzette aus seiner Aussparung und entferne ihn.

  16. eXVYdtuMKKOdqjSj
    eXVYdtuMKKOdqjSj
    cwkVsIkcDIJoMFZ3

    • Achte darauf, den Akku nicht mit scharfen Werkzeugen zu durchstechen oder zu verbiegen - er kann gefährliche Chemikalien auslaufen lassen oder Feuer fangen.

    • Ziehe mit einer Pinzette das gelbe Klebeband vom Rand des Akkus neben dem Lautsprecher ab.

  17. dJGdHavTXX3qLLTl
    dJGdHavTXX3qLLTl
    wmgiOJYRFLLqiGKB

    • Schiebe das flache Ende eines Spudgers unter den Rand des Akkus, wo sich der Vibrationsmotor befand.

    • Hebe den Akku an, bis du ihn mit den Fingern greifen kannst.

    • Der Akku wird durch einen milden Klebstoff an seinem Platz gehalten. Falls du Schwierigkeiten hast, den Akku herauszuziehen, halte einen erhitzten iOpener etwa 2 Minuten lang an die Unterseite der Uhr, um den Klebstoff zu lösen. Wende den iOpener nicht direkt auf dem Akku an.

    • Versuche nicht, den Akku ganz herauszunehmen, da er noch durch ein empfindliches Kabel mit der Uhreneinheit verbunden ist.

  18. tsCyYkUGrnNOEHDc
    tsCyYkUGrnNOEHDc
    vgwIUwZFk34vfgOF
    a5ZnpqMSlDxoTqRG

    • Sei vorsichtig, dass du das Akkukabel beim Bewegen des Akkus nicht zu stark dehnst oder zerreißt.

    • Lege den Akku vorsichtig neben die Uhr, um an die Akkuanschlusshalterung zu gelangen.

  19. GnKF1ioF3wpFecQi
    GnKF1ioF3wpFecQi
    lXcmATRJ14qPNEBN

    • Verwende einen Torx T2-Schraubendreher, um die beiden 1,5mm-langen Schrauben zu entfernen, mit denen die Akkuanschlusshalterung befestigt ist.

  20. jEqgPULsWGBuZvJG
    jEqgPULsWGBuZvJG
    SGPD2G5tlXmsTmZu

    • Verwende eine Pinzette, um die Akkuanschlusshalterung zu entfernen.

  21. K1NpLgpwJavZeLjN
    K1NpLgpwJavZeLjN
    Jarg64tpOb4NgKv1

    • Trenne das Akkukabel mit der Spitze eines Spudgers, indem du den Stecker gerade nach oben aus der Buchse hebelst.

  22. CZQXR3uq4OF1vCHF

    • Entferne den Akku.

    • Verwende niemals einen verformten oder beschädigten Akku erneut - es besteht Brandgefahr. Ersetze ihn durch einen neuen Akku.

    So if I change the display, should I also buy a new battery because the old one might be damaged?

    Nitramon -

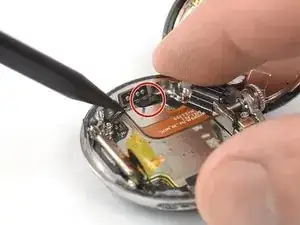

  23. VZoExiYoiggEgqGq
    VZoExiYoiggEgqGq
    QW5xPFWnHBJHLkxL

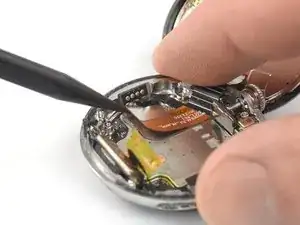

    gyJoSeeBVkM2Jj21

    • Hinweis: Das Kabel der Bildschirmeinheit wird unter dem Kabel des Prüfanschlusses hindurchgeführt.

    • Vermeide es, das Kabel des Prüfanschlusses bei den folgenden Schritten zu strapazieren oder zu ziehen bzw. zerreißen.

    • Ziehe das Kabel der Bildschirmeinheit mit der Spitze eines Spudgers ab, indem du den Stecker vorsichtig und gerade aus seiner Buchse herausziehst.

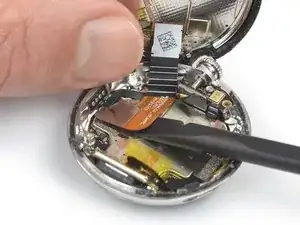

  24. W4nt1laUGqkwDdDA
    W4nt1laUGqkwDdDA

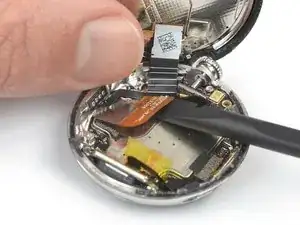

    TkFHyHRlWy1yiVmB

    • Das Kabel der Bildschirmmontage ist mit einem leichten Klebstoff befestigt.

    • Schiebe das flache Ende eines Spudgers unter das Kabel der Bildschirmeinheit, um dessen Kleber zu lockern und es vom Uhrenrahmen zu lösen.

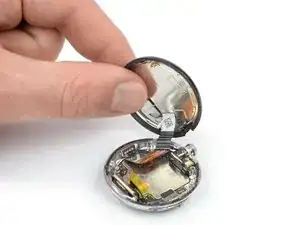

  25. ADy2ANXqoXWHWKES
    ADy2ANXqoXWHWKES

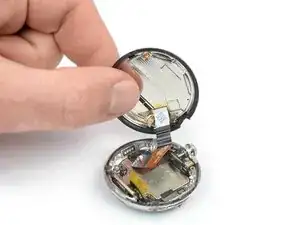

    dKDdQCCiaWgJt4ea

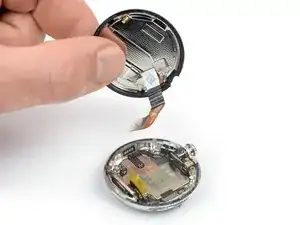

    QjohVEBHrO51bFQ5

    • Ziehe das Kabel der Displayeinheit vorsichtig unter dem Kabel des Prüfanschlusses heraus.

    • Entferne die Displayeinheit.

    • Trage beim Wiederzusammenbau, wo nötig, neuen Klebstoff auf, nachdem du die betreffenden Stellen mit hochkonzentriertem Isopropylalkohol (>90%) gereinigt hast.

    • Übe nach dem Anbringen des Displays mehrere Stunden lang starken, gleichmäßigen Druck auf ihn aus, damit der Klebstoff sich gut verbindet - ein Stapel schwerer Bücher ist gut geeignet.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Wenn du einen neuen Akku eingebaut hast: Um eine optimale Leistung zu erzielen, kalibriere den neu installierten Akku, nachdem du diese Anleitung gelesen hast.

Bringe deinen Elektroschrott zu einem R2- oder e-Stewards-zertifizierten Recycler.
