HMD Fusion Display tauschen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 2
HMD Fusion Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

20 - 30 Minuten

Einleitung

Benutze diese Anleitung, um ein kaputtes, gesprungenes oder nicht reagierendes Display in deinem HMD Fusion Smartphone zu ersetzen.

  1. gRLIAsTp3Wkom4dj

    • Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit der Reparatur beginnst. Ein beschädigter Lithium-Ionen-Akku kann sich entzünden.

    • Trenne alle Kabel von deinem Smartphone und schalte es vollständig aus.

  2. IeoZUYvqlZnCUenT
    IeoZUYvqlZnCUenT
    OvUMFE2G5Zmx5GOi
    IWjaZJoBSTjTIPPP

    • Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine gerade gebogene Büroklammer fest in das Loch des SIM-Karteneinschubs an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.

    • Entferne den SIM-Karteneinschub.

  3. WfSZNgJuNdgv5YuF
    WfSZNgJuNdgv5YuF
    xeX4fGknaAU6EYI6
    jbL25tCYJr1jIRQs

    • Benutze einen T3 Torx Schraubendreher, um die sechzehn 5,0 mm langen Schrauben zu entfernen, mit denen die Rückabdeckung befestigt ist.

    • Benutze deine Fingernägel oder eine gebogene Pinzette, um festsitzende Schrauben zu entfernen.

    • Die Schrauben sind fest in der Rückabdeckung verankert, sodass du möglicherweise nicht alle entfernen kannst. Mach dir keine Sorgen, wenn du einige Schrauben nicht entfernen kannst! Gehe zum nächsten Schritt über und mache ganz normal mit der Anleitung weiter.

  4. 5kLbZMElWlN4GcW6

    • In den nächsten vier Schritten kann es passieren, dass die restlichen Schrauben der Rückabdeckung unerwartet herausfallen.

    • Um zu vermeiden, dass du Schrauben verlierst, kannst du ein Tablett, eine Schale oder unsere magnetische Arbeitsunterlage unter dein Smartphone legen.

  5. i3sSSOBKOhaCK5US
    i3sSSOBKOhaCK5US
    x2knZUqLfBVKbeMO

    • Drehe dein Smartphone um, sodass das Display nach oben zeigt.

    • Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen beim Ausschnitt für den SIM-Karteneinschub ein.

  6. AIL3VLwPGWEEVtPO
    AIL3VLwPGWEEVtPO
    yiAXUuuVGaAVPNa6
    o2WmEOSmZbFFLuFb

    • Schiebe das Plektrum an der linken Kante entlang, um die Clips der Rückabdeckung zu lösen.

  7. OBOAVjReajSurmBV
    OBOAVjReajSurmBV
    jawTxxR5hiCyicRv
    VUETOMNHAKJFK4eY

    • Schiebe das Plektrum um das ganze Smartphone herum, bis alle Clips an der Rückabdeckung gelöst sind.

    • Es kann etwas knifflig sein und etwas Kraft erfordern, die Clips in den Ecken zu lösen. Wenn du Schwierigkeiten hast, versuche mit dem Plektrum zu hebeln.

    • Entferne die Rückabdeckung noch nicht ganz, sie ist noch über ein empfindliches Kabel verbunden.

  8. mP2q2X1hHTkvnTLJ
    mP2q2X1hHTkvnTLJ
    MNLkULEhGIrsBaPT
    afAGxRVMpenTmvjq

    • Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.

    • Hebe die Rückabdeckung vom Rahmen ab und klappe sie über die linke Kante deines Smartphones, sodass die Abdeckung flach auf deiner Arbeitsfläche liegt.

    • Achte darauf, das empfindliche Kabel der Rückabdeckung nicht zu belasten.

    • Setze die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, um alle Clips wieder einzurasten.

  9. XCwtQ4dfNpGbxb2k
    XCwtQ4dfNpGbxb2k
    USKBePQUqcuZyQfQ
    tNYJu5eO1rLX2OdO

    • Heble den Druckstecker des Akkus mit einem Spudger hoch und trenne ihn ab.

  10. K35AyWkngrn1TNxL
    K35AyWkngrn1TNxL
    MAHaRLN2KP2IWJqX
    F464cWuK3nwDppjG

    • Heble den Druckstecker des Power Buttons mit einem Spudger hoch und trenne ihn ab.

    • Entferne die Rückabdeckung.

  11. E5dOkfRZYXmMLW1L
    E5dOkfRZYXmMLW1L
    Yc3sCOppsXEK6Xxk
    kNKIOabDFvMHQaIl

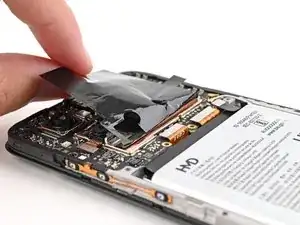

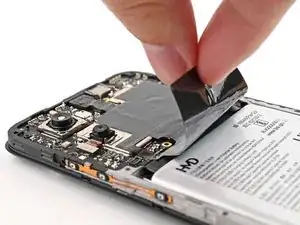

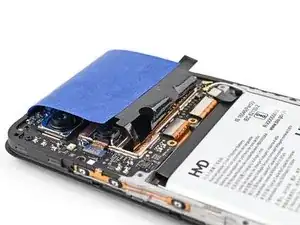

    • Für den nächsten Schritt musst du die Graphitfolie vom Stecker des Displays am unteren Rand des Motherboards fernhalten.

    • Alternativ kannst du Klebeband mit leichtem Klebstoff (z. B. Malerkrepp) verwenden, um die Graphitfolie zu befestigen.

  12. guiJAhZXYheDrLnN
    guiJAhZXYheDrLnN
    1WLAVbBRPTnTtYLS

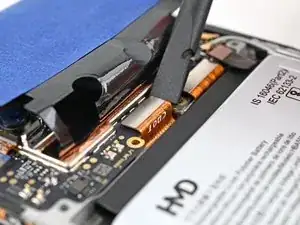

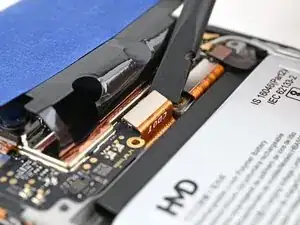

    • Benutze einen Spudger, um den Display-Druckstecker hochzuhebeln und abzutrennen.

    • Heble unter der rechten Kante des Steckers, da sich links davon empfindliche oberflächenmontierte Komponenten befinden.

  13. 2rqDKuIXML3okXAx
    2rqDKuIXML3okXAx
    GYq6vktounLn1OqC

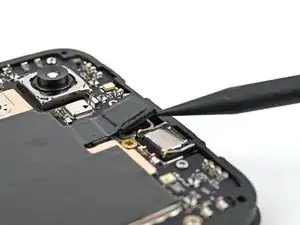

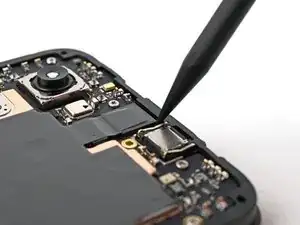

    • Benutze die Spitze eines Spudgers, um die Frontkamera aus dem Rahmen zu hebeln und ihren Kleber zu lösen.

  14. hTpGWJIgRESsTH4C
    hTpGWJIgRESsTH4C
    nKiEvi1gcQ6yJfPd

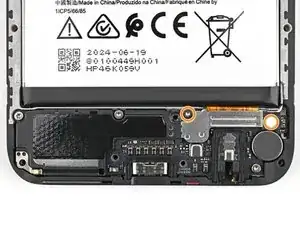

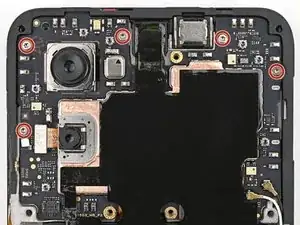

    • Benutze einen Torx T3 Schraubendreher, um die sieben 3,3 mm langen Schrauben zu entfernen, mit denen das Display befestigt ist:

    • Fünf Schrauben auf dem Motherboard

    • Zwei Schrauben auf dem Lautsprecher

    • Eine der Schrauben auf dem Lautsprecher ist mit einem Sticker bedeckt, du kannst ihn mit dem Schraubendreher durchstechen oder mit einer Pinzette abziehen.

  15. qlahANWtXQMuWURJ
    qlahANWtXQMuWURJ
    4EBKoiFCvdyuDUEL

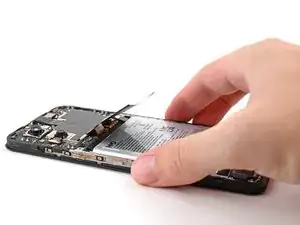

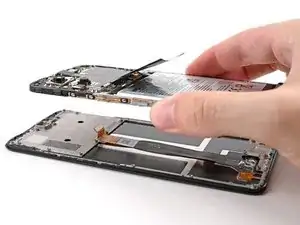

    • Hebe das Display vom Rahmen ab und achte dabei darauf, dass du das Displaykabel durch seinen Schlitz führst.

    • Entferne das Display.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat deine HMD Fusion Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
