HMD Fusion Ladeplatine tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Benutze diese Anleitung, um die Ladeplatine in deinem HMD Fusion Smartphone zu ersetzen.

Die Ladeplatine enthält den USB-C-Anschluss und die Kopfhörerbuchse. Um einen der Anschlüsse zu ersetzen, musst du die gesamte Platine austauschen.

Wenn du Probleme beim Laden deines Smartphones oder beim Anschließen von Kopfhörern über die 3,5 mm Buchse hast oder einer der Anschlüsse locker ist, ist es möglicherweise an der Zeit, die Ladeplatine auszutauschen.

Werkzeuge

Ersatzteile

HMD Fusion Charge Port

Schritt 1

Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit der Reparatur beginnst. Ein beschädigter Lithium-Ionen-Akku kann sich entzünden.
Trenne alle Kabel von deinem Smartphone und schalte es vollständig aus.

Schritt 2

Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine gerade gebogene Büroklammer fest in das Loch des SIM-Karteneinschubs an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.
Entferne den SIM-Karteneinschub.

Schritt 3

Benutze einen T3 Torx Schraubendreher, um die sechzehn 5,0 mm langen Schrauben zu entfernen, mit denen die Rückabdeckung befestigt ist.
Benutze deine Fingernägel oder eine gebogene Pinzette, um festsitzende Schrauben zu entfernen.
Die Schrauben sind fest in der Rückabdeckung verankert, sodass du möglicherweise nicht alle entfernen kannst. Mach dir keine Sorgen, wenn du einige Schrauben nicht entfernen kannst! Gehe zum nächsten Schritt über und mache ganz normal mit der Anleitung weiter.

Schritt 4

In den nächsten vier Schritten kann es passieren, dass die restlichen Schrauben der Rückabdeckung unerwartet herausfallen.
Um zu vermeiden, dass du Schrauben verlierst, kannst du ein Tablett, eine Schale oder unsere magnetische Arbeitsunterlage unter dein Smartphone legen.

Schritt 5

Drehe dein Smartphone um, sodass das Display nach oben zeigt.
Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen beim Ausschnitt für den SIM-Karteneinschub ein.

Schritt 6

Schiebe das Plektrum an der linken Kante entlang, um die Clips der Rückabdeckung zu lösen.

Schritt 7

Schiebe das Plektrum um das ganze Smartphone herum, bis alle Clips an der Rückabdeckung gelöst sind.
Es kann etwas knifflig sein und etwas Kraft erfordern, die Clips in den Ecken zu lösen. Wenn du Schwierigkeiten hast, versuche mit dem Plektrum zu hebeln.
Entferne die Rückabdeckung noch nicht ganz, sie ist noch über ein empfindliches Kabel verbunden.

Schritt 8

Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.
Hebe die Rückabdeckung vom Rahmen ab und klappe sie über die linke Kante deines Smartphones, sodass die Abdeckung flach auf deiner Arbeitsfläche liegt.
Achte darauf, das empfindliche Kabel der Rückabdeckung nicht zu belasten.
Setze die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, um alle Clips wieder einzurasten.

Schritt 9

Heble den Druckstecker des Akkus mit einem Spudger hoch und trenne ihn ab.

Schritt 10

Heble den Druckstecker des Power Buttons mit einem Spudger hoch und trenne ihn ab.
Entferne die Rückabdeckung.

Schritt 11

Achte darauf, den Akku im weiteren Verlauf dieser Anleitung nicht mit deinem Werkzeug zu beschädigen oder zu durchstechen.

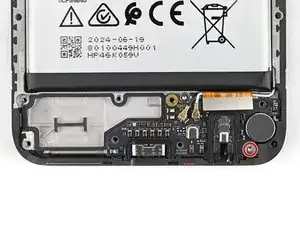

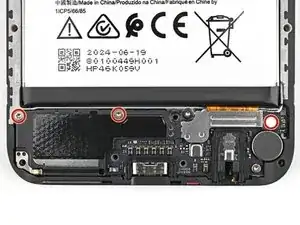

Verwende einen T3 Torx Schraubendreher, um die drei 3,4 mm langen Schrauben zu entfernen, mit denen der Lautsprecher befestigt ist.
Eine der Schrauben am Lautsprecher kann durch einen Aufkleber verdeckt sein. Durchsteche diesen mit deinem Schraubendreher oder entferne ihn mit einer Pinzette.

Schritt 12

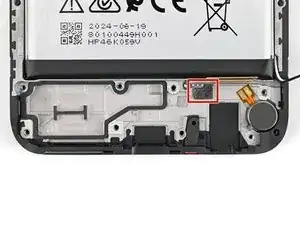

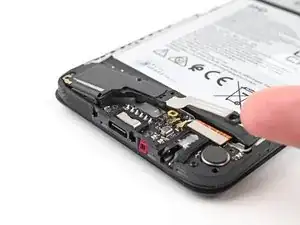

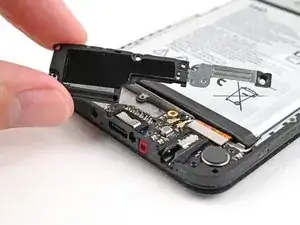

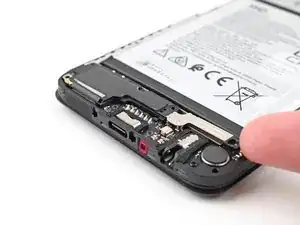

Benutze deine Finger, um den Lautsprecher an der metallenen Halterung aus dem Rahmen zu heben.
Entferne den Lautsprecher.

Schritt 13

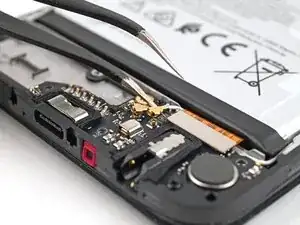

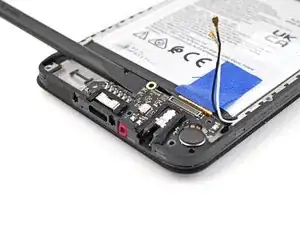

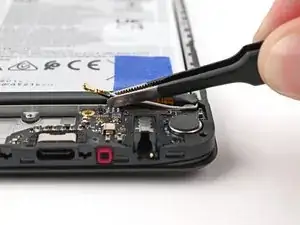

Schiebe einen Arm einer Pinzette unter den Metallhals des Steckers des schwarzen Antennenkabels, etwa in der Mitte der Platine.
Hebe ihn gerade nach oben, um das Kabel abzutrennen.
Wiederhole dies für das weiße Antennenkabel.
Um das Kabel wieder anzuschließen, halte den Metallkopf über den Anschluss und drücke ihn mit dem flachen Ende eines Spudgers nach unten – er sollte dann einrasten. Wenn er sich nicht verbinden lässt, positioniere den Kopf neu und versuche es erneut.

Schritt 14

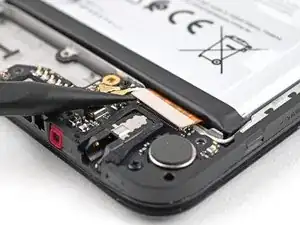

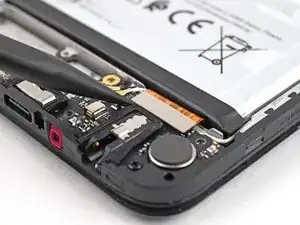

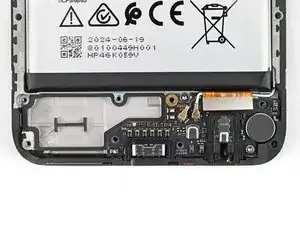

Benutze einen Spudger, um den Stecker des Verbindungskabels hochzuhebeln und abzutrennen.

Schritt 15

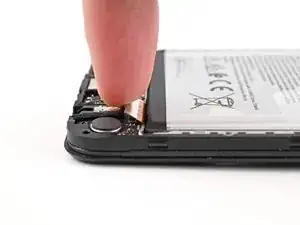

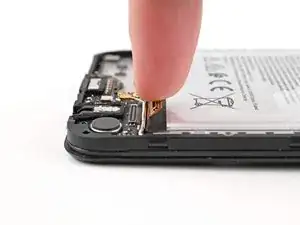

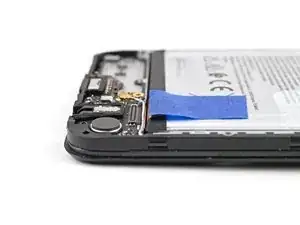

Biege das Verbindungskabel zum Akku hin, damit es der Ladeplatine im nächsten Schritt nicht im Weg ist.
Du kannst das Kabel mit einem leichten Klebeband (wie zum Beispiel Malerkrepp) befestigen, damit es an Ort und Stelle bleibt.

Schritt 16

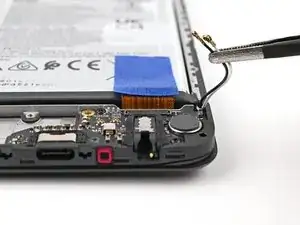

Benutze eine Pinzette oder deine Finger, um die beiden Antennenkabel aus ihren Schlitzen nahe an der Oberkante der Ladeplatine zu holen.

Schritt 17

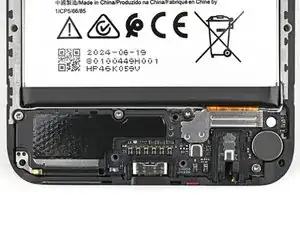

Benutze einen T3 Torx Schraubendreher, um die 3,3 mm lange Schraube zu entfernen, mit der die Ladeplatine befestigt ist.

Schritt 18

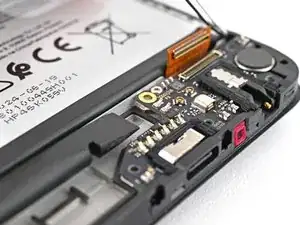

Die Oberkante der Ladeplatine ist am Rahmen festgeklebt.

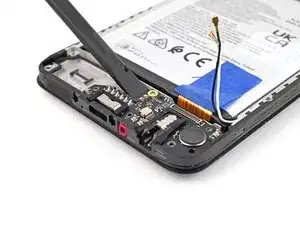

Setze das flache Ende eines Spudgers unter die obere linke Kante der Ladeplatine, neben den Antennenkabel-Steckern.
Schiebe den Spudger unter die Ladeplatine, um den Kleber zu lösen.

Schritt 19

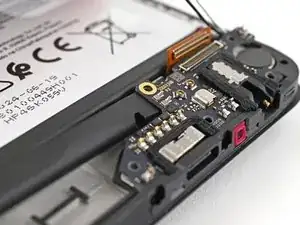

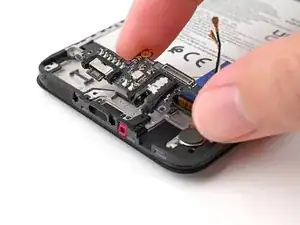

Hebe die Ladeplatine aus dem Rahmen und entferne sie.
Setze den USB-C Anschluss bei Wiederzusammenbau in seinen Schlitz, bevor du die Ladeplatine flach in den Rahmen drückst.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat deine HMD Fusion Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
