HMD Pulse Ladeplatine tauschen

Geschrieben von: Spencer Day
  • Kommentare: 5
HMD Pulse Ladeplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

30 - 45 Minuten

Einleitung

Folge dieser Anleitung, um die Ladeplatine in deinem HMD Pulse Smartphone auszutauschen.

Die Ladeplatine enthält den USB-C-Anschluss und die Kopfhörerbuchse. Um einen der Anschlüsse zu ersetzen, musst du die gesamte Platine austauschen.

Wenn du Probleme beim Aufladen deines Smartphones oder beim Anschließen der Kopfhörer über den 3,5 mm Kopfhöreranschluss hast, oder wenn einer der Anschlüsse locker ist, ist es vielleicht an der Zeit, die Ladeplatine auszutauschen.

  1. yjiVglEySYXSEEUH

    • Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit dieser Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sich entzünden, wenn er beschädigt wird.

    • Ziehe alle Kabel von deinem Smartphone ab und schalte es vollständig aus.

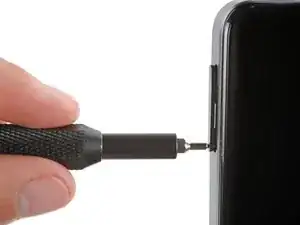

  2. VQ2XTFSdWPyxIYSH
    VQ2XTFSdWPyxIYSH
    KcSRFYDyNIOA24EH
    MYPTW4SmTkBVLaip

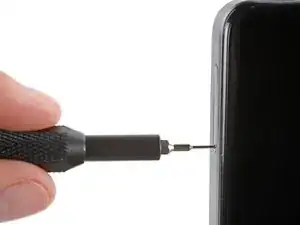

    • Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.

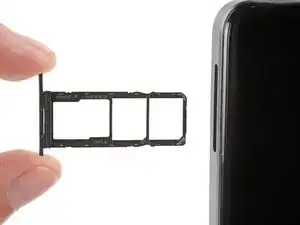

    • Entferne das SIM-Kartenfach.

    • Orientiere dich beim Wiederzusammenbau an den Markierungen des Einschubs und setze ihn wieder richtig ein.

    There is a SIM eject tool inside the cap of the screwdriver that comes with the iFixit kit.

    James Huggett -

    I see descriptions of how to handle this or that (by the way, pushing in the tool, a matching pin or wire aso. wouldn't work, I had to bend some wire to form kind of a soft hook to fish the tray out - which worked very, very slowly, until ... the plastic part leaped out and off into somewhere: I can't find it anymore). But what about spare parts??

    So, I got a brandnew HMD Pulse, now WITHOUT card tray, thus with no chance at all to activate it.

    I contacted two support teams (hmd.com by chat, hmdglobal.ctdi.eu by contact form) and sent a message to store.ifixit.de. So far, I have been unable to find out even if a replacement SIM-card tray for this phone model is available at all. It's a mess that the loss of that little plastic thing, apart from its functional necessity worth just a few Cents, turns my new phone into a useless piece of hazardous, just recyclable waste, and my expense for it into a mere loss. If spare parts are that hard to get (or not even provided?), sustainability seems an illusion. Or a hoax??

    Felix -

    First problem luckily disappeared: I found the SIM card tray. Now I'm struggling with a different problem ,which has nothing to do with repair, only with Android. But my wish remains: to learn thet ALL losable parts are available as spare parts, and easy to discover. Yet, for here and now, bye.

    Felix -

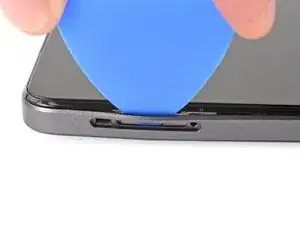

  3. 6MPN6HAoaJnMyGp4
    6MPN6HAoaJnMyGp4
    ldLaKK5AwfZ5Lu24

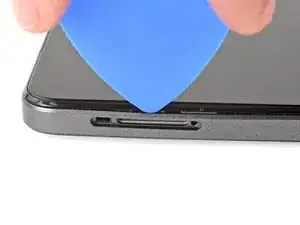

    • Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.

    Insert the pick between the glass screen and the side of the phone.

    James Huggett -

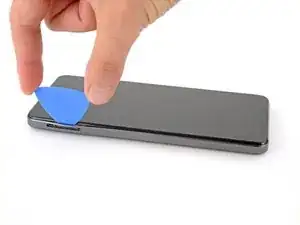

  4. nRAAoHrroh5koiF1
    nRAAoHrroh5koiF1
    xxLtuYjxIwIpuDqR
    gLRwvVvXUBnTYoll

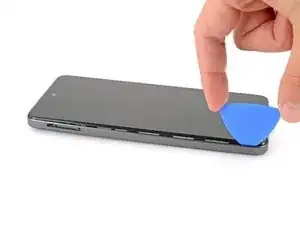

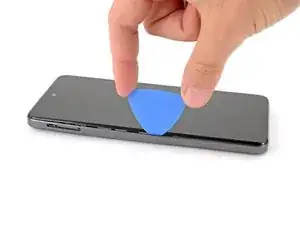

    • Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.

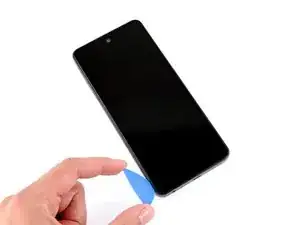

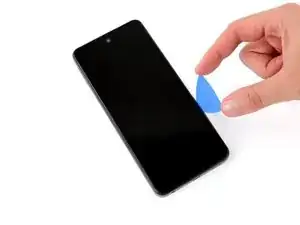

  5. CWFAAu5sb2OWIQ6N
    CWFAAu5sb2OWIQ6N
    MTiEIhZeqRENG3pB
    bsQYximLKu5HIuDJ

    • Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.

    • An den Ecken kann es schwierig sein, sie zu lösen, und erfordert möglicherweise etwas Kraft. Wenn du Probleme hast, kannst du versuchen, mit dem Plektrum nach oben zu hebeln.

    • Versuche noch nicht, die Abdeckung vollständig zu entfernen, da sie noch über ein empfindliches Kabel mit deinem Smartphone verbunden ist.

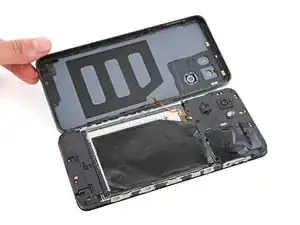

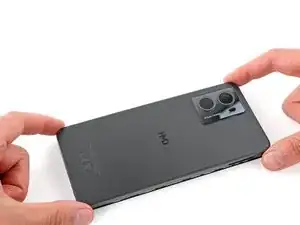

  6. wdKfeBbKTeGQhTwx
    wdKfeBbKTeGQhTwx
    GGrANY1YqmMcSDnr
    Ldk3QiSaHAdqPAkT

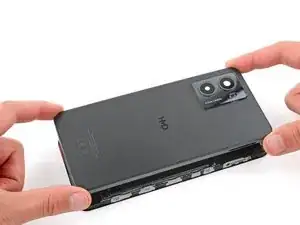

    • Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.

    • Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.

    • Achte darauf, dass du das empfindliche Kabel der Rückabdeckung nicht belastest.

    • Lege die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, damit alle Clips wieder einrasten.

  7. OQklXUC4SLaJTZwB
    OQklXUC4SLaJTZwB
    nWHilWycIshpVfFs

    • Achte darauf, dass du den Akku nicht mit deinem Schraubendreher beschädigst.

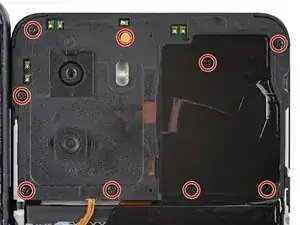

    • Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.

    • Die Schraube nahe der Mitte der oberen Kante ist durch einen Aufkleber verdeckt. Durchsteche ihn mit deinem Schraubendreher, oder benutze eine Pinzette, um ihn zu entfernen.

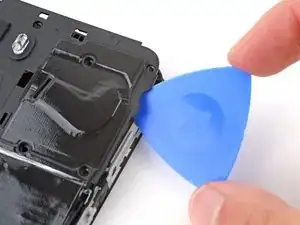

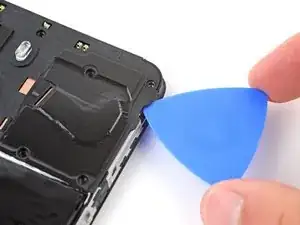

  8. EfePFqdDo5UACwVR
    EfePFqdDo5UACwVR
    uulNPmeyhAAVPmkS
    KWIY4ByIZtUhPCMj

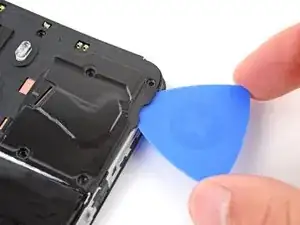

    • Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.

    • Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.

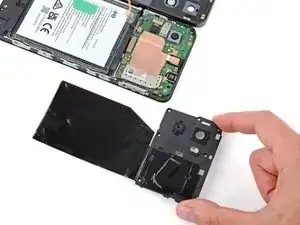

  9. wwqvqPcYK3AJCfUs
    wwqvqPcYK3AJCfUs
    XSijYtLIP2gEWP2o

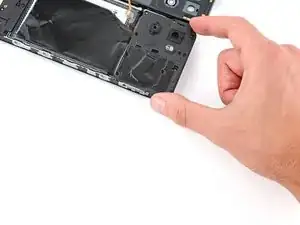

    • Entferne die Motherboard-Abschirmung und die damit verbundene Graphitfolie.

    • Setze beim Wiederzusammenbau die Motherboard-Abschirmung ein und drücke sie rundherum am Rand fest, damit die Clips wieder einrasten.

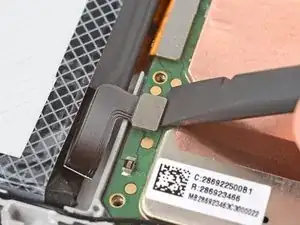

  10. klMGnvivn2xa4txI
    klMGnvivn2xa4txI
    iRVAsmiqDH2DZcHU

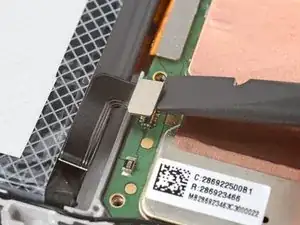

    • Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.

    • Um diese Art von Steckern wieder anzuschließen, richte den Stecker über seinem Anschluss aus und drücke ihn mit deiner Fingerspitze nach unten - zuerst auf der einen, dann auf der anderen Seite - bis er einrastet. Versuche nicht, den Stecker mit Gewalt in die richtige Position zu bringen, sonst könntest du ihn dauerhaft beschädigen.

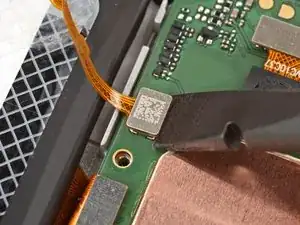

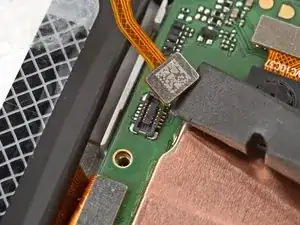

  11. wSRhFJpItNtO3R4x
    wSRhFJpItNtO3R4x
    6AckuLlJ6jQQLl3X

    • Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.

  12. 2douZZTJGn4SxPYW

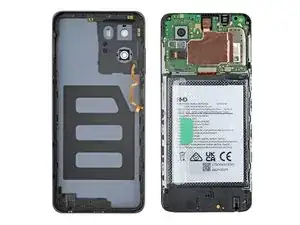

    • Entferne die Rückabdeckung.

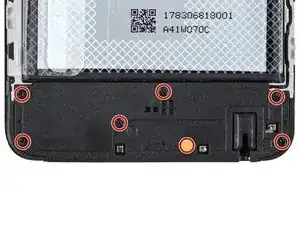

  13. Hp5YeGOPQKp2ZsIk
    Hp5YeGOPQKp2ZsIk
    cdcRNROoQHhT5wa1

    • Achte darauf, dass du den Akku nicht mit deinem Schraubendreher durchstichst.

    • Verwende einen Kreuzschlitzschraubendreher, um die sieben 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung der Ladeplatine befestigt ist.

    • Die Schraube in der Mitte der Unterkante ist durch einen Aufkleber verdeckt. Durchsteche ihn mit deinem Schraubendreher oder benutze eine Pinzette, um ihn zu entfernen.

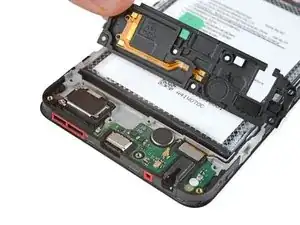

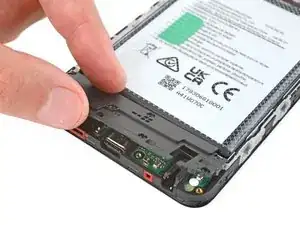

  14. UOBORcjZUDbxq5qR
    UOBORcjZUDbxq5qR
    VMTYtmNy5ZoOKjwe
    VLYHUHZlbICtKxnp

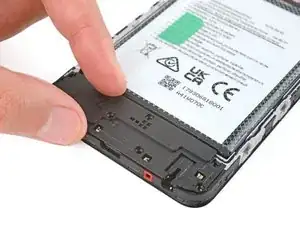

    • Hebe die Unterkante der Abdeckung der Ladeplatine mit den Fingern an, bis sie sich aus ihren Clips löst.

    • Entferne die Abdeckung.

  15. aEIejjgOO2MAIOTw
    aEIejjgOO2MAIOTw
    jvGsUCx2QJyTdFTy

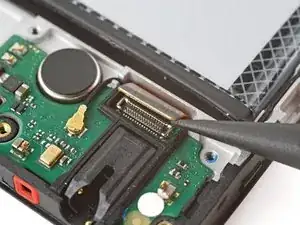

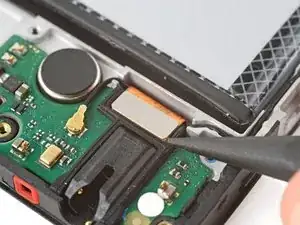

    • Benutze die Spitze eines Spudgers, um den Druckstecker des Kabels der Ladeplatine an der Oberkante der Platine hochzuhebeln und abzutrennen.

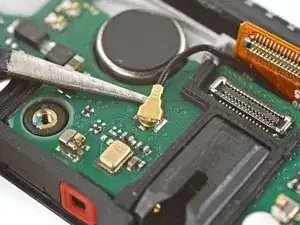

  16. 6gPffGlZPDVcIj1e
    6gPffGlZPDVcIj1e
    dNZFbyDyhXFwRkXv

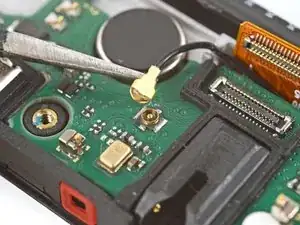

    • Schiebe eine Spitze einer Pinzette unter den Metallhals des Steckerkopfes des schwarzen Antennenkabels, nahe der Mitte der Platine.

    • Hebe das Kabel gerade nach oben, um es abzutrennen.

    • Um das Kabel wieder anzuschließen, halte den Metallkopf über seinen Anschluss und drücke ihn mit dem flachen Ende eines Spudgers nach unten - er sollte dann einrasten. Wenn er nicht einrastet, positioniere den Metallkopf neu und versuche es noch einmal.

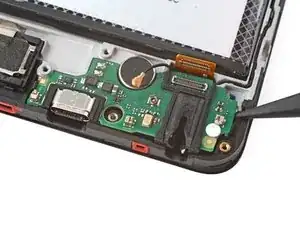

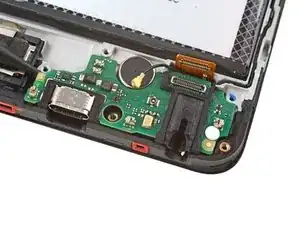

  17. q5tYeHq3sMnOBfX2
    q5tYeHq3sMnOBfX2
    tEhOaoRC3tVD4XTc
    BBkFqaQtDxAKbS3J

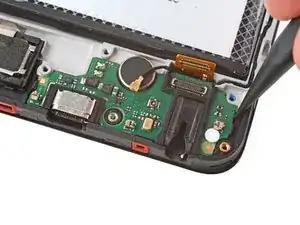

    • Benutze die Spitze eines Spudgers, um die linke und rechte Kante der Ladeplatine hochzuhebeln und aus den Clips zu lösen.

    Alternatively insert a headphone jack into the socket and use this to lift out the board.

    James Huggett -

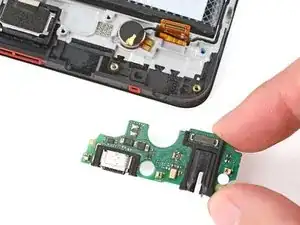

  18. wQKfIPYTsKRQvgSZ
    wQKfIPYTsKRQvgSZ
    YDp2vFTHfroVUNjs

    • Entferne die Ladeplatine

    • Achte beim Wiederzusammenbau auf folgende Punkte:

    • Achte darauf, dass das Verbindungskabel hochgeklappt ist und das schwarze Antennenkabel durch seine Rille an der rechten Kante verläuft.

    • Setze die Ladeplatine in ihre Aussparung ein und drücke sie an den Kanten nach unten, um sie zu befestigen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur deines HMD Pulse Smartphones nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
