HMD Pulse Pro Akku tauschen

Geschrieben von: Spencer Day

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Folge dieser Anleitung, um einen verbrauchten oder kaputten Akku in deinem HMD Pulse Pro Smartphone auszutauschen.

Der Lithium-Ionen-Akku deines HMD Pulse Pro Smartphones hat eine begrenzte Lebensdauer. Wenn sich dein Smartphone schnell entlädt und die Ladung nicht mehr hält, ist es vielleicht an der Zeit, den Akku auszutauschen.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Schritt 1

Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit dieser Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sich entzünden, wenn er beschädigt wird.
Ziehe alle Kabel von deinem Smartphone ab und schalte es vollständig aus.

Schritt 2

Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.
Entferne das SIM-Kartenfach.
Orientiere dich beim Wiederzusammenbau an den Markierungen des Einschubs und setze ihn wieder richtig ein.

Schritt 3

Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.

Schritt 4

Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.

Schritt 5

Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.
An den Ecken kann es schwierig sein, sie zu lösen, und erfordert möglicherweise etwas Kraft. Wenn du Probleme hast, kannst du versuchen, mit dem Plektrum nach oben zu hebeln.
Versuche noch nicht, die Abdeckung vollständig zu entfernen, da sie noch über ein empfindliches Kabel mit deinem Smartphone verbunden ist.

Schritt 6

Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.
Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.
Achte darauf, dass du das empfindliche Kabel der Rückabdeckung nicht belastest.
Lege die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, damit alle Clips wieder einrasten.

Schritt 7

Achte darauf, dass du den Akku nicht mit deinem Schraubendreher beschädigst.
Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.
Die Schraube nahe der Mitte der oberen Kante ist durch einen Aufkleber verdeckt. Durchsteche ihn mit deinem Schraubendreher, oder benutze eine Pinzette, um ihn zu entfernen.

Schritt 8

Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.
Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.

Schritt 9

Entferne die Motherboard-Abschirmung und die damit verbundene Graphitfolie.
Setze beim Wiederzusammenbau die Motherboard-Abschirmung ein und drücke sie rundherum am Rand fest, damit die Clips wieder einrasten.

Schritt 10

Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.
Um diese Art von Steckern wieder anzuschließen, richte den Stecker über seinem Anschluss aus und drücke ihn mit deiner Fingerspitze nach unten - zuerst auf der einen, dann auf der anderen Seite - bis er einrastet. Versuche nicht, den Stecker mit Gewalt in die richtige Position zu bringen, sonst könntest du ihn dauerhaft beschädigen.

Schritt 11

Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.

Schritt 12

Entferne die Rückabdeckung.

Schritt 13

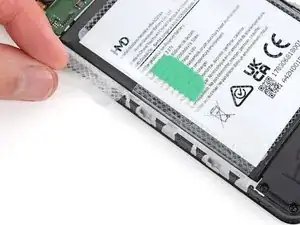

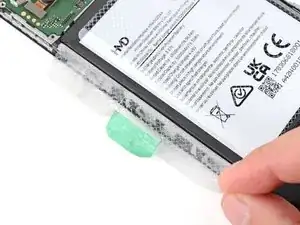

Achte darauf, dass du den Akku bei den nächsten Schritten nicht verbiegst, knickst oder durchstichst. Aus einem beschädigten Akku können gefährliche Chemikalien austreten und er kann sich entzünden. Ziehe die drei Plastiklaschen auf der linken Seite des Akkus vorsichtig mit den Fingern ab.
Achte darauf, dass du den Akku bei den nächsten Schritten nicht verbiegst, knickst oder durchstichst. Aus einem beschädigten Akku können gefährliche Chemikalien austreten und er kann sich entzünden. Ziehe die drei Kunststofflaschen auf der linken Seite des Akkus vorsichtig mit den Fingern ab.

Schritt 14

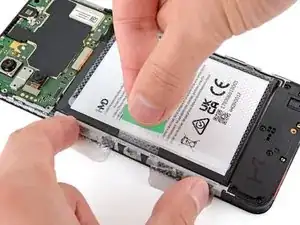

Falte mit einer Hand die durchsichtigen äußeren Laschen vom Akku weg und halte sie fest, um den Rahmen zu sichern.
Wenn du Probleme mit den Laschen hast, kannst du sie auch unter das Smartphone falten und mit Klebeband am Display befestigen.

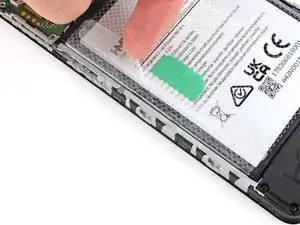

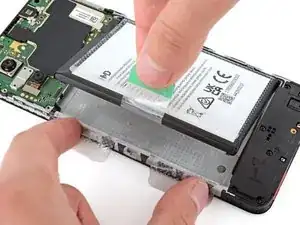

Fasse mit deiner freien Hand die grüne Zuglasche in der Mitte und ziehe sie gerade nach oben, um den Kleber des Akkus vollständig zu lösen.

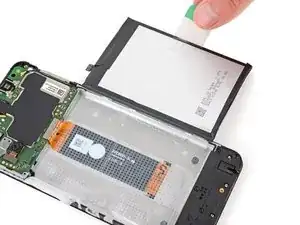

Lege den Akku über die rechte Kante deines Smartphones.

Schritt 15

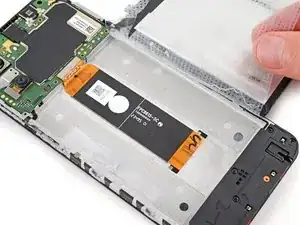

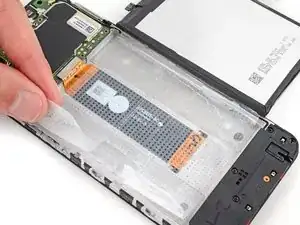

Ziehe die Kunststofffolie des Akkus mit deinen Fingern vom Rahmen ab.

Schritt 16

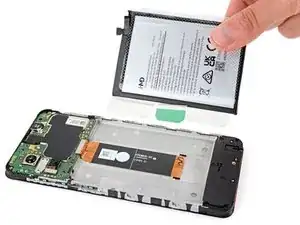

Entferne den Akku und seine Folie.
Achte beim Wiederzusammenbau auf Folgendes:
Verwende niemals einen verformten oder beschädigten Akku erneut, da dies ein Sicherheitsrisiko darstellen kann. Ersetze ihn durch einen neuen Akku.

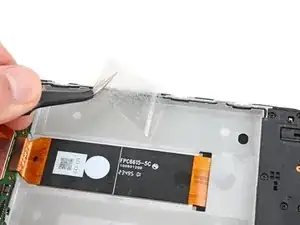

Verwende einen Spudger und eine Pinzette, um die beiden Klebestreifen des Akkus abzulösen und zu entfernen.
Bringe dann den neuen Kleber auf dem Rahmen auf und entferne die Kunststofffolien.
Drücke den Akku fest in seine Aussparung, sodass das Kabel an der oberen Kante und die drei Laschen an der linken Kante liegen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur deines HMD Pulse Pro Smartphones nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
