HMD Pulse Pro Display und Rahmen (Baugruppe)

Ziehe alle Kabel von deinem Smartphone ab und schalte es vollständig aus.

Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.

Entferne das SIM-Kartenfach.

Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.

Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.

Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.

Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.

Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.

Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.

Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.

Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.

Entferne die Motherboard-Abschirmung und die damit verbundene Graphitfolie.

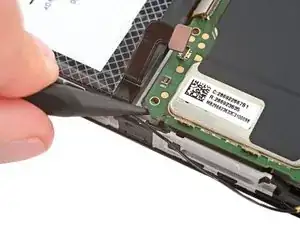

Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.

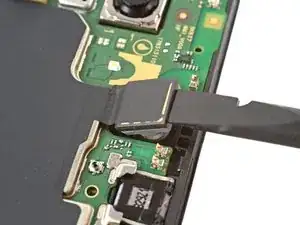

Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.

Entferne die Rückabdeckung.

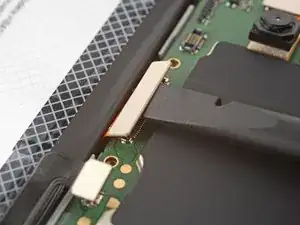

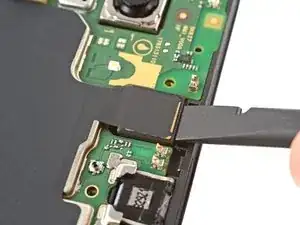

Benutze das flache Ende eines Spudgers, um den Stecker des Display-Kabels neben dem Akku hochzuhebeln und abzutrennen.

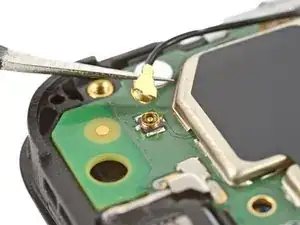

Schiebe eine Spitze einer Pinzette unter den Metallhals des Steckers des schwarzen Antennenkabels in der Nähe der oberen rechten Ecke des Motherboards.

Hebe das Kabel gerade nach oben, um es abzutrennen.

Ziehe das Antennenkabel behutsam aus seinen beiden Clips an der rechten Kante des Motherboards.

Setze das flache Ende eines Spudgers unter die Oberkante der Frontkamera und hebe sie vorsichtig aus ihrer Aussparung.

Benutze die Spitze eines Spudgers, um die untere rechte Ecke des Motherboards hochzuhebeln, bis es sich aus seinen Clips löst.

Wenn die Platine immer noch festsitzt, heble mit dem Spudger die Oberkante hoch.

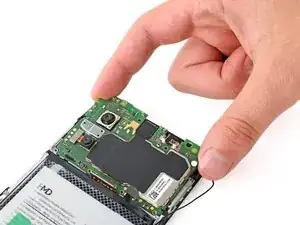

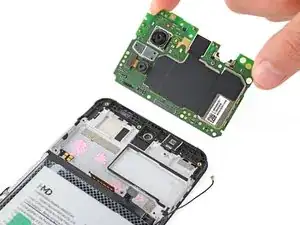

Hebe das Motherboard an und entferne es.

Möglicherweise hat sich die Frontkamera beim Ausbau von der Unterseite der Platine gelöst. Wenn das der Fall ist, stecke den Druckstecker wieder ein.

Stelle sicher, dass die beiden Druckstecker an der Unterkante und das Antennenkabel an der rechten Kante nicht im Weg sind, damit sie nicht unter der Platine eingeklemmt werden.

Setze die Platine in die Aussparung und drücke die Kanten nach unten, um sie mit ihren Clips zu befestigen.

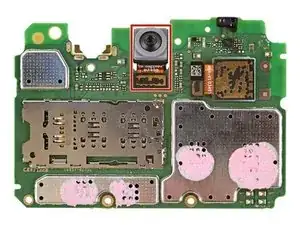

Benutze das flache Ende eines Spudgers, um große Stücke der Wärmeleitpaste von der Unterseite des Motherboards abzukratzen.

Benutze eine Pipette oder eine Spritze, um einen Tropfen Isopropylalkohol (>90%) auf die Rückstände der Wärmeleitpaste aufzutragen.

Wische alle Rückstände mit einem Kaffeefilter oder einem fusselfreien Tuch ab. Warte eine Minute, damit der Alkohol vollständig trocknen kann.

Trage eine kleine Menge Wärmeleitpaste auf jedes der vier Pluszeichen (+) auf, die leicht in den Rahmen eingraviert sind.

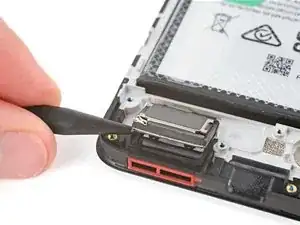

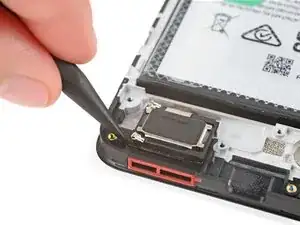

Benutze einen Spudger, um den Ohrhörer-Lautsprecher von der Unterkante deines Smartphones zu hebeln.

Entferne den Lautsprecher.

Entferne die Kunststofffolie, mit der der Ohrhörer-Lautsprecher an der Baugruppe aus Display und Rahmen befestigt ist.

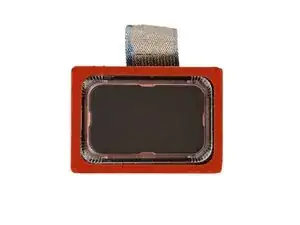

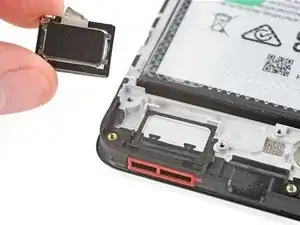

Setze den Lautsprecher so ein, dass die erhabenen Enden der Metallkontaktarme an der unteren Kante liegen.

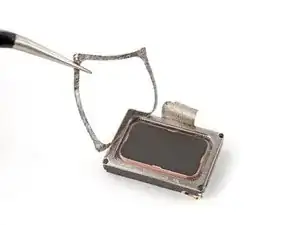

Entferne mit einer Pinzette vorsichtig die Schicht Schaumstoffkleber, die den Ohrhörer-Lautsprecher umgibt.

Entsorge den Kleber - er kann nicht wiederverwendet werden.

Verwende einen Kreuzschlitzschraubendreher, um die sieben 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung der Ladeplatine befestigt ist.

Hebe die Unterkante der Abdeckung der Ladeplatine mit den Fingern an, bis sie sich aus ihren Clips löst.

Entferne die Abdeckung.

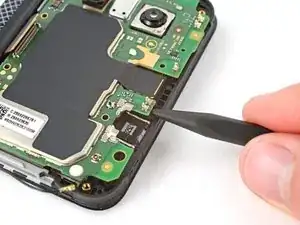

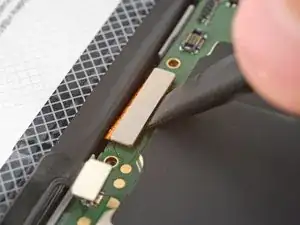

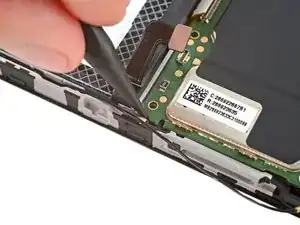

Benutze die Spitze eines Spudgers, um den Druckstecker des Kabels der Ladeplatine an der Oberkante der Platine hochzuhebeln und abzutrennen.

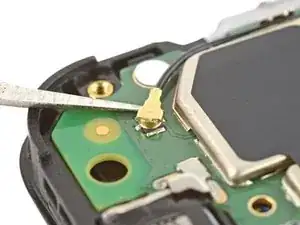

Schiebe eine Spitze einer Pinzette unter den Metallhals des Steckerkopfes des schwarzen Antennenkabels, nahe der Mitte der Platine.

Hebe das Kabel gerade nach oben, um es abzutrennen.

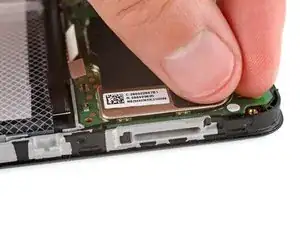

Benutze die Spitze eines Spudgers, um die linke und rechte Kante der Ladeplatine hochzuhebeln und aus den Clips zu lösen.

Entferne die Ladeplatine

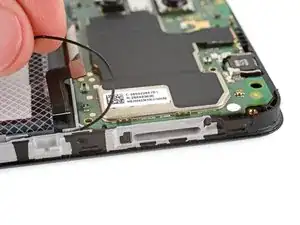

Achte darauf, dass das Verbindungskabel hochgeklappt ist und das schwarze Antennenkabel durch seine Rille an der rechten Kante verläuft.

Setze die Ladeplatine in ihre Aussparung ein und drücke sie an den Kanten nach unten, um sie zu befestigen.

Setze die Spitze eines Spudgers unter die linke Seite des Vibrationsmotors (in der Nähe der kleinen Kerbe) und heble ihn hoch.

Entferne den Vibrationsmotor.

Setze die Spitze eines Spudgers unter die linke untere Ecke des Lautsprechers und heble ihn hoch.

Baue den Lautsprecher aus.

Entferne die Kunststofffolie vom Lautsprecherkleber an deiner Austausch-Baugruppe aus Display und Rahmen.

Setze den Lautsprecher so ein, dass sich die Metallkontakte an der linken Kante befinden.

Verwende eine Pinzette, um den Schaumstoffklebestreifen, der die Unterseite des Lautsprechers umgibt, vorsichtig zu entfernen.

Wirf den Kleber weg - er kann nicht wiederverwendet werden.

Hebe das schwarze Antennenkabel mit den Fingern aus seiner Rille an der rechten Kante deines Smartphones.

Ziehe die drei Kunststofflaschen auf der linken Seite des Akkus vorsichtig mit deinen Fingern ab.

Falte mit einer Hand die durchsichtigen äußeren Laschen vom Akku weg und halte sie fest, um den Rahmen zu sichern.

Greife mit deiner freien Hand die mittlere, grüne Zuglasche und ziehe sie gerade nach oben, um den Akkukleber vollständig zu lösen.

Lege den Akku über die rechte Kante deines Smartphones.

Ziehe die Kunststofffolie des Akkus mit deinen Fingern vom Rahmen ab.

Entfernen den Akku und seine Folie.

Wenn du den Original-Akku weiterverwendest:

Wenn die Kunststofffolie des Akkus beim Ausbau beschädigt wurde, entferne sie vorsichtig - pass auf, dass du den Akku dabei nicht verbiegst oder anderweitig beschädigst. Bringe die neue Folie auf dem Akku an und achte darauf, dass die Laschen an der linken Kante anliegen.

Entferne die beiden großen Kunststoffabdeckungen an den äußeren Kanten des Akkus, um den Klebstoff freizulegen.

Drücke den Akku fest in die Aussparung, sodass das Kabel an der oberen Kante liegt.

Zurück bleibt die Baugruppe aus Display und Rahmen.

Entferne die große Schutzfolie unter dem Display-Kabel in deiner neuen Baugruppe aus Display und Rahmen.

Drücke das Display-Kabel fest an seinen Platz, um es mit dem Kleber zu befestigen.
