Einleitung
Folge dieser Anleitung, um die Ladeplatine in deinem HMD Pulse Pro Smartphone auszutauschen.

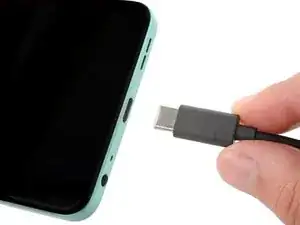

Die Ladeplatine enthält den USB-C-Anschluss und die Kopfhörerbuchse. Um einen der Anschlüsse zu ersetzen, musst du die gesamte Platine austauschen.
Wenn du Probleme beim Aufladen deines Smartphones oder beim Anschließen der Kopfhörer über den 3,5 mm Kopfhöreranschluss hast, oder wenn einer der Anschlüsse locker ist, ist es vielleicht an der Zeit, die Ladeplatine auszutauschen.
-
-

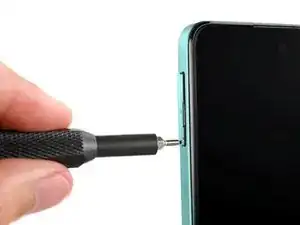

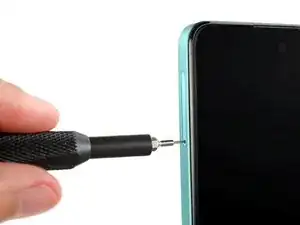

Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.
-

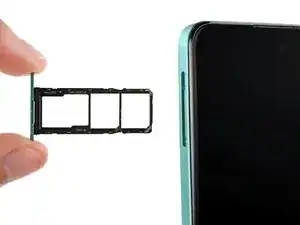

Entferne das SIM-Kartenfach.
-
-
-

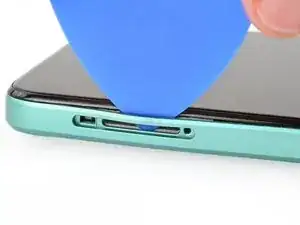

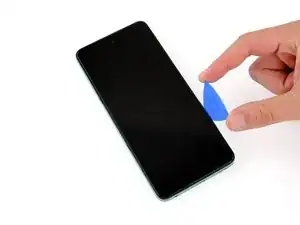

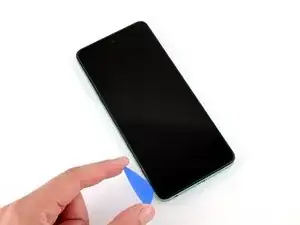

Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.
-
-
-

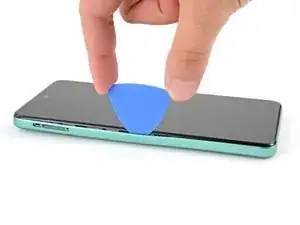

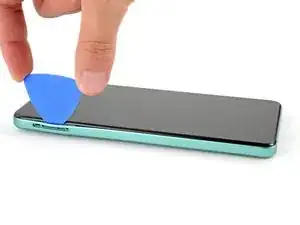

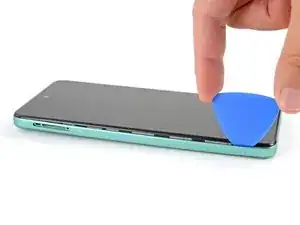

Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.
-
-
-

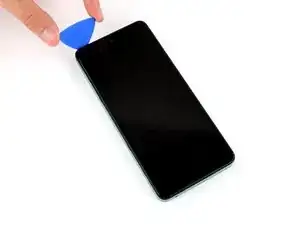

Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.
-
-
-

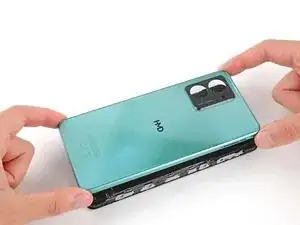

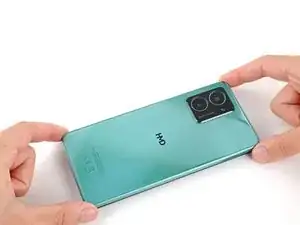

Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.
-

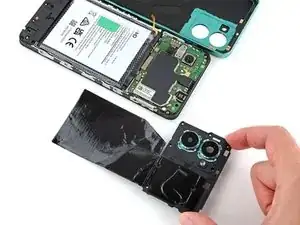

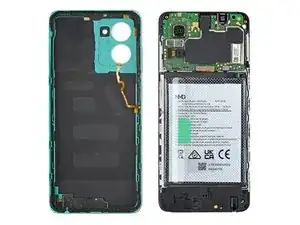

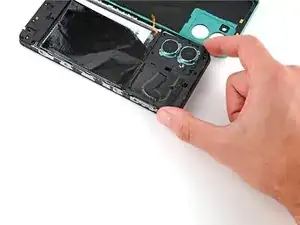

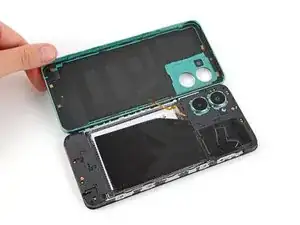

Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.
-
-
-

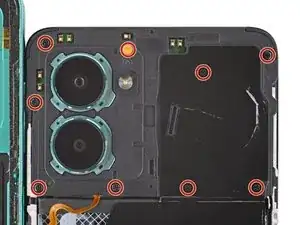

Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.
-
-
-

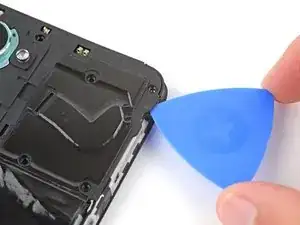

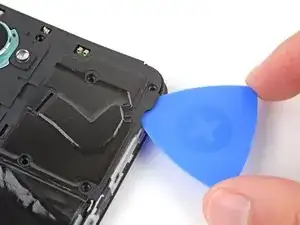

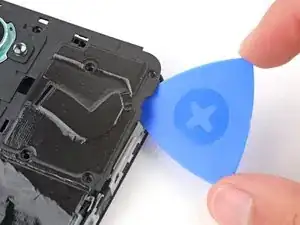

Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.
-
Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.
-
-
-

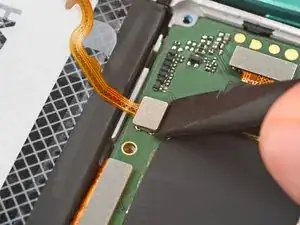

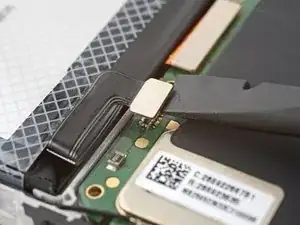

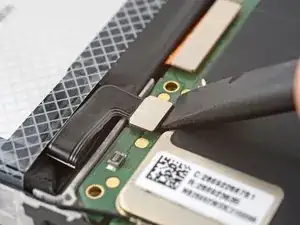

Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.
-
-
-

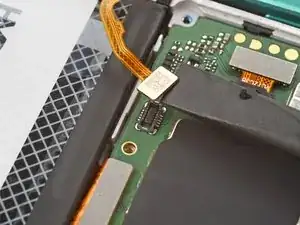

Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.
-
-
-
Verwende einen Kreuzschlitzschraubendreher, um die sieben 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung der Ladeplatine befestigt ist.
-
-
-
Hebe die Unterkante der Abdeckung der Ladeplatine mit den Fingern an, bis sie sich aus ihren Clips löst.
-
Entferne die Abdeckung.
-
-
-
Benutze die Spitze eines Spudgers, um den Druckstecker des Kabels der Ladeplatine an der Oberkante der Platine hochzuhebeln und abzutrennen.
-
-
-
Schiebe eine Spitze einer Pinzette unter den Metallhals des Steckerkopfes des schwarzen Antennenkabels, nahe der Mitte der Platine.
-
Hebe das Kabel gerade nach oben, um es abzutrennen.
-
-
-
Benutze die Spitze eines Spudgers, um die linke und rechte Kante der Ladeplatine hochzuhebeln und aus den Clips zu lösen.
-
-
-
Entferne die Ladeplatine
-
Achte darauf, dass das Verbindungskabel hochgeklappt ist und das schwarze Antennenkabel durch seine Rille an der rechten Kante verläuft.
-
Setze die Ladeplatine in ihre Aussparung ein und drücke sie an den Kanten nach unten, um sie zu befestigen.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur deines HMD Pulse Pro Smartphones nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
