HMD Pulse Pro Rückabdeckung tauschen

Geschrieben von: Spencer Day
  • Kommentare: 2
HMD Pulse Pro Rückabdeckung tauschen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

10 - 20 Minuten

Einleitung

Folge dieser Anleitung, um die gesprungene oder beschädigte Rückabdeckung deines HMD Pulse Pro Smartphones auszutauschen.

  1. amt5Vje6BeuotsUv

    • Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit dieser Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sich entzünden, wenn er beschädigt wird.

    • Ziehe alle Kabel von deinem Smartphone ab und schalte es vollständig aus.

  2. sdvvnF1bXJwJwQaX
    sdvvnF1bXJwJwQaX
    rgcQO1FgW2KkZEJb
    SuAbPuX6MmAGRS1P

    • Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.

    • Entferne das SIM-Kartenfach.

    • Orientiere dich beim Wiederzusammenbau an den Markierungen des Einschubs und setze ihn wieder richtig ein.

  3. 1CSt2OQlhintMYfI
    1CSt2OQlhintMYfI
    BXJflHpYJrgZKVVb

    • Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.

  4. QZGFsbTBats3rxun
    QZGFsbTBats3rxun
    Ycu4coIPYCQTQtB2
    CUN53yHCNHp3LYyP

    • Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.

  5. wKmFbnySTIAkMe3k
    wKmFbnySTIAkMe3k
    cx51TXPlNX2yTRfg
    pI2L3EdMc5ktHYFA

    • Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.

    • An den Ecken kann es schwierig sein, sie zu lösen, und erfordert möglicherweise etwas Kraft. Wenn du Probleme hast, kannst du versuchen, mit dem Plektrum nach oben zu hebeln.

    • Versuche noch nicht, die Abdeckung vollständig zu entfernen, da sie noch über ein empfindliches Kabel mit deinem Smartphone verbunden ist.

  6. VgyOMHJZGGi1ciIC
    VgyOMHJZGGi1ciIC
    bJAS13uVyGuYIJU2
    tksSLEagPKBXaflJ

    • Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.

    • Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.

    • Achte darauf, dass du das empfindliche Kabel der Rückabdeckung nicht belastest.

    • Lege die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, damit alle Clips wieder einrasten.

  7. IC3CW4xgpDF5RWTB
    IC3CW4xgpDF5RWTB
    HutodbbbIVumoGF2

    • Achte darauf, dass du den Akku nicht mit deinem Schraubendreher beschädigst.

    • Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.

    • Die Schraube nahe der Mitte der oberen Kante ist durch einen Aufkleber verdeckt. Durchsteche ihn mit deinem Schraubendreher, oder benutze eine Pinzette, um ihn zu entfernen.

  8. 6umKvBVOrdMlkBwn
    6umKvBVOrdMlkBwn
    fOrZDobZAFELtvpU
    mhpGg2EVudRtTVNB

    • Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.

    • Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.

  9. UsI2ej14SmDE5Xb4
    UsI2ej14SmDE5Xb4
    cVtxISurU2FvlM2e

    • Entferne die Motherboard-Abschirmung und die damit verbundene Graphitfolie.

    • Setze beim Wiederzusammenbau die Motherboard-Abschirmung ein und drücke sie rundherum am Rand fest, damit die Clips wieder einrasten.

  10. wcFpiyyYOLJmLK2V
    wcFpiyyYOLJmLK2V
    abFeGexYYU5RQNqt

    • Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.

    • Um diese Art von Steckern wieder anzuschließen, richte den Stecker über seinem Anschluss aus und drücke ihn mit deiner Fingerspitze nach unten - zuerst auf der einen, dann auf der anderen Seite - bis er einrastet. Versuche nicht, den Stecker mit Gewalt in die richtige Position zu bringen, sonst könntest du ihn dauerhaft beschädigen.

  11. ucQj3ErgPIlQsrPd
    ucQj3ErgPIlQsrPd
    P4pLyExcJJPkhxc6

    • Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.

  12. LgGrDvTVHL2wENYu

    • Entferne die Rückabdeckung.

  13. E1ODipTIqS2XlgLE

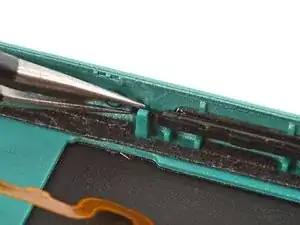

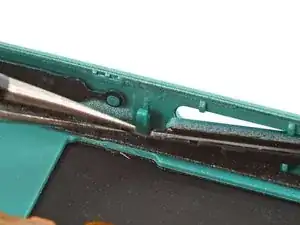

    E1ODipTIqS2XlgLE
    k6isl62lKB1HQZcF
    vdAaE2TDZY2SW6OL

    • Wenn deine Austausch-Rückabdeckung keinen Power-Button enthält, befolge die nächsten beiden Schritte, um ihn auszubauen und zu übertragen.

    • Benutze eine Pinzette, um den oberen Gummiarm des Power-Buttons vorsichtig zu fassen und ihn aus seinem Platz zu heben

    This is super fiddly, especially when reconnecting. I would suggest that it is actually a design flaw, as it is easy to snap the orange ribbon as there's not much 'give'.

    Blakes7 -

  14. 4YVigv2aDAXTApqk

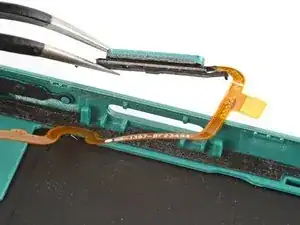

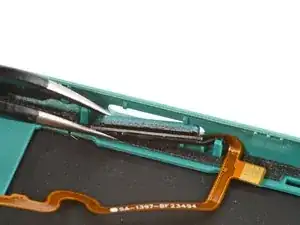

    4YVigv2aDAXTApqk
    qhhCJmMWBVo4HMmA

    • Verwende eine Pinzette, um den Power-Button anzuheben und auszubauen.

    • Der Einbau des Power-Buttons kann sehr knifflig sein und mehrer Anläufe erfordern. Setze zunächst den unteren Gummiarm und das Kabel zusammen in den Schlitz ein und drücke die Taste in die Aussparung. Schiebe dann den oberen Arm in seinen Schlitz.

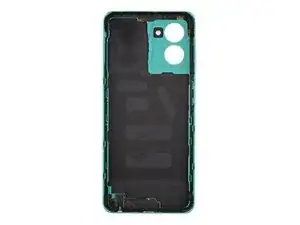

  15. neff2Wo5JWINwZDa

    • Nun bleibt nur noch die Rückabdeckung übrig.

    Watch out for the camera area. The design has been modified everso slightly. I had to take off the camera housing on the mother board and replace with the earlier design before reassembly. The replacement back had a round flash whereas the phone came with a lozenge shaped flash.

    Blakes7 -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur deines HMD Pro Smartphones nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
