HMD Pulse Rückabdeckung tauschen

Geschrieben von: Spencer Day

Kommentare: 4

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 20 Minuten

Einleitung

Folge dieser Anleitung, um die gesprungene oder beschädigte Rückabdeckung deines HMD Pulse Smartphones auszutauschen.

Werkzeuge

Ersatzteile

HMD Pulse Back Cover

Schritt 1

Lass den Akku deines Smartphones auf unter 25 % entladen, bevor du mit dieser Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sich entzünden, wenn er beschädigt wird.
Ziehe alle Kabel von deinem Smartphone ab und schalte es vollständig aus.

Schritt 2

Drücke ein SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer fest in das Loch im SIM-Karteneinschub an der linken Kante deines Smartphones, bis der Einschub ausgeworfen wird.
Entferne das SIM-Kartenfach.
Orientiere dich beim Wiederzusammenbau an den Markierungen des Einschubs und setze ihn wieder richtig ein.

There is a SIM eject tool inside the cap of the screwdriver that comes with the iFixit kit.

James Huggett -

I see descriptions of how to handle this or that (by the way, pushing in the tool, a matching pin or wire aso. wouldn't work, I had to bend some wire to form kind of a soft hook to fish the tray out - which worked very, very slowly, until ... the plastic part leaped out and off into somewhere: I can't find it anymore). But what about spare parts??

So, I got a brandnew HMD Pulse, now WITHOUT card tray, thus with no chance at all to activate it.

I contacted two support teams (hmd.com by chat, hmdglobal.ctdi.eu by contact form) and sent a message to store.ifixit.de. So far, I have been unable to find out even if a replacement SIM-card tray for this phone model is available at all. It's a mess that the loss of that little plastic thing, apart from its functional necessity worth just a few Cents, turns my new phone into a useless piece of hazardous, just recyclable waste, and my expense for it into a mere loss. If spare parts are that hard to get (or not even provided?), sustainability seems an illusion. Or a hoax??

Felix -

First problem luckily disappeared: I found the SIM card tray. Now I'm struggling with a different problem ,which has nothing to do with repair, only with Android. But my wish remains: to learn thet ALL losable parts are available as spare parts, and easy to discover. Yet, for here and now, bye.

Felix -

Schritt 3

Setze die Spitze eines Plektrums zwischen die Rückabdeckung und den Rahmen, am Ausschnitt des SIM-Karteneinschubs, ein.

Insert the pick between the glass screen and the side of the phone.

James Huggett -

Schritt 4

Positioniere das Plektrum gerade nach unten und schiebe es an der linken Kante entlang, um mit dem Ablösen der Rückabdeckung zu beginnen.

Schritt 5

Schiebe das Plektrum weiter um das Smartphone herum, bis die Rückabdeckung vollständig gelöst ist.
An den Ecken kann es schwierig sein, sie zu lösen, und erfordert möglicherweise etwas Kraft. Wenn du Probleme hast, kannst du versuchen, mit dem Plektrum nach oben zu hebeln.
Versuche noch nicht, die Abdeckung vollständig zu entfernen, da sie noch über ein empfindliches Kabel mit deinem Smartphone verbunden ist.

Schritt 6

Drehe dein Smartphone vorsichtig um, sodass die Rückabdeckung nach oben zeigt.
Hebe die Rückabdeckung vom Rahmen ab, klappe sie über die linke Kante deines Smartphones und lege die Abdeckung flach auf deine Arbeitsfläche.
Achte darauf, dass du das empfindliche Kabel der Rückabdeckung nicht belastest.
Lege die Rückabdeckung beim Wiederzusammenbau auf den Rahmen und drücke sie rundherum fest, damit alle Clips wieder einrasten.

Schritt 7

Achte darauf, dass du den Akku nicht mit deinem Schraubendreher beschädigst.
Verwende einen Kreuzschlitzschraubendreher, um die neun 3,6 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist.
Die Schraube nahe der Mitte der oberen Kante ist durch einen Aufkleber verdeckt. Durchsteche ihn mit deinem Schraubendreher, oder benutze eine Pinzette, um ihn zu entfernen.

Schritt 8

Setze ein Plektrum zwischen die rechte Kante der Motherboard-Abdeckung und den Rahmen.
Verdrehe das Plektrum, um die Abdeckung vollständig zu lösen.

Schritt 9

Entferne die Motherboard-Abschirmung und die damit verbundene Graphitfolie.
Setze beim Wiederzusammenbau die Motherboard-Abschirmung ein und drücke sie rundherum am Rand fest, damit die Clips wieder einrasten.

Schritt 10

Benutze das flache Ende eines Spudgers, um den Druckstecker des Akkus an der unteren Kante des Motherboards hochzuhebeln und zu lösen.
Um diese Art von Steckern wieder anzuschließen, richte den Stecker über seinem Anschluss aus und drücke ihn mit deiner Fingerspitze nach unten - zuerst auf der einen, dann auf der anderen Seite - bis er einrastet. Versuche nicht, den Stecker mit Gewalt in die richtige Position zu bringen, sonst könntest du ihn dauerhaft beschädigen.

Schritt 11

Benutze das flache Ende eines Spudgers, um den Stecker der Rückabdeckung von der unteren Kante des Motherboards zu hebeln und abzutrennen.

Schritt 12

Entferne die Rückabdeckung.

Schritt 13

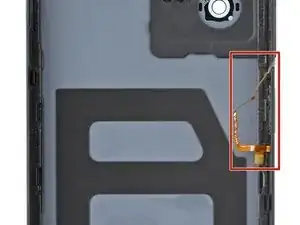

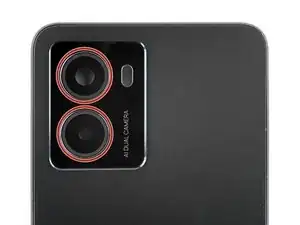

Überprüfe, ob deine Austausch-Rückabdeckung über einen Power-Button und Objektivabdeckungen für die Rückkamera verfügt.
Ist dies nicht der Fall, befolge die übrigen Schritte zum Ausbauen und Übertragen der Teile.

Schritt 14

In diesem Schritt wird gezeigt, wie du den Power-Button ausbaust und überträgst.

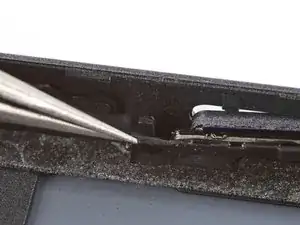

Verwende eine Pinzette, um den oberen Gummiarm des Power-Buttons vorsichtig zu greifen und ihn aus seinem Schlitz herauszuheben.
Hebe den Power-Button an und entferne ihn.

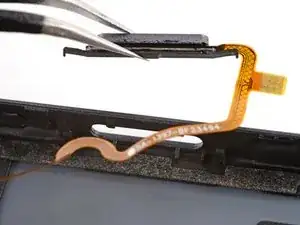

Übertrage beim Wiederzusammenbau den originalen Power-Button auf deine neue Rückabdeckung:
Der Einbau des Power-Buttons kann sehr knifflig sein und einige Versuche erfordern.

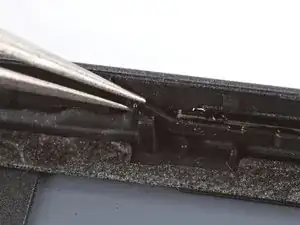

Setze den unteren Gummiarm und das Kabel zusammen in den Schlitz ein und schiebe die Taste in ihre Aussparung.
Schiebe den oberen Arm in seinen Schlitz.

Schritt 15

In diesem Schritt wird gezeigt, wie du die beiden Objektivabdeckungen der Rückkameras ausbaust und überträgst.
Lege einen erhitzten iOpener eine Minute lang auf die Objektivabdeckungen der Rückkameras, um den Klebstoff aufzuweichen.
Alternativ kannst du die Objektivabdeckungen auch mit einem Föhn erhitzen. Achte darauf, sie nicht zu stark zu erhitzen, da sie sich sonst verformen könnten.

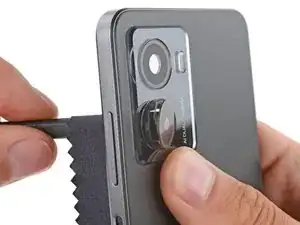

Wickle ein weiches Tuch um das flache Ende eines Spudgers (damit die Abdeckung nicht zerkratzt wird) und drücke fest auf die Rückseite der Objektivabdeckung, um den Kleber zu lösen.
Entferne die Objektivabdeckung.

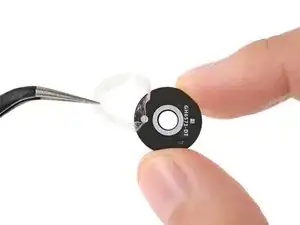

Verwende eine Pinzette, um den Kleber von der Objektivabdeckung entfernen.
Wiederhole den Vorgang, um die andere Objektivabdeckung auszubauen.
Übertrage beim Wiederzusammenbau die originalen Objektivabdeckungen auf deine neue Rückabdeckung. Dazu entfernst du die Schutzfolien der Objektivabdeckungen und drückst die Abdeckungen an ihren Platz, um sie zu sichern. Wische die Objektivabdeckungen mit einem sauberen Tuch ab, bevor du mit dem Wiederzusammenbau fortfährst.

Schritt 16

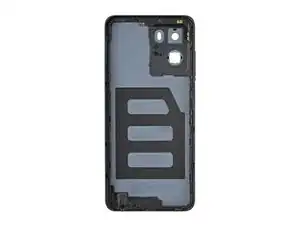

Nun bleibt nur noch die Rückabdeckung übrig.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
