HP Officejet Pro 8600 Plus Netzteil tauschen

Geschrieben von: Karissa Roof
  • Kommentare: 4
HP Officejet Pro 8600 Plus Netzteil tauschen

Schwierigkeitsgrad

Schwierig

Schritte

10

Zeitaufwand

25 Minuten

Einleitung

Der Netzteiladapter des HP Officejet Pro 8600 plus kann nach längerem Gebrauch Anschlussprobleme haben. Diese Anleitung zeigt, wie er ausgetauscht werden kann.

  1. QXW6ppI3JPSQwBKM
    QXW6ppI3JPSQwBKM
    JfpFFr2iMXUNgWBq

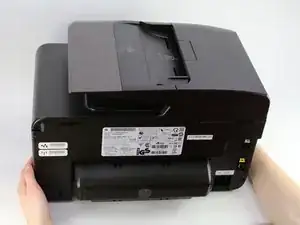

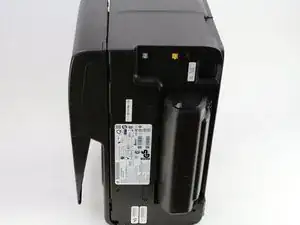

    • Drehe den Drucker um, so dass die Rückseite zu dir zeigt.

    • Stelle den Drucker mit der rechten Seite nach oben hochkant ab.

  2. u1l16vEMDy3r2CNg

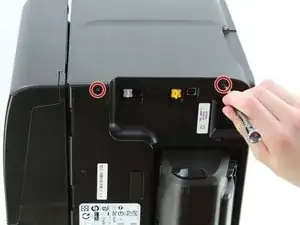

    • Entferne oben die beiden 12 mm langen Torx T10 Schrauben.

    This repair guide works for other Officejets like the Officejet Pro 8715 as well.

    Difference is a third screw on the front that needs to be removed.

    Bernhard Keim -

  3. QAUwXWKx4KgteqbC

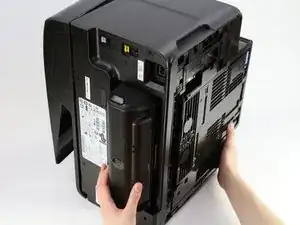

    • Drehe den Drucker so, dass der Boden zu dir zeigt.

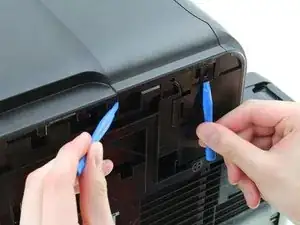

  4. OsKTXadaBWd2Vvug
    OsKTXadaBWd2Vvug
    vSTlXvpRvnmAlvah

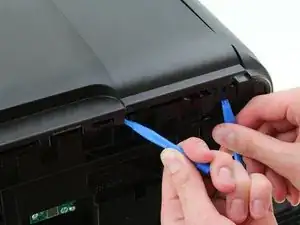

    • Setze ein Öffnungswerkzeug aus Kunststoff in den Spalt rechts ein, der entlang der Kante der Rückabdeckung verläuft.

    • Setze ein zweites Öffnungswerkzeug in die Kerbe, die den Knick in der Rückabdeckung fortsetzt.

    • Bei diesem Schritt musst du ziemlich viel Kraft an der linken Kerbe aufwenden. Erschrick nicht, wenn es stark knackt.

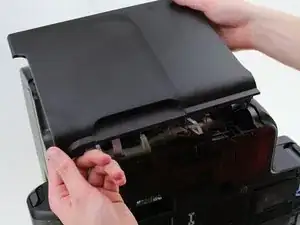

  5. O3WPaPGpsJQLDYWc

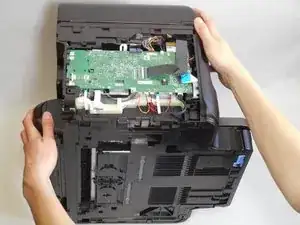

    • Hebe die seitliche Abdeckung zu dir hin vom Drucker ab.

    • Beim Zusammenbau musst du die Abdeckung von links nach rechts einschieben.

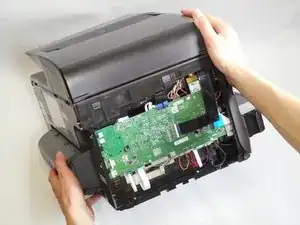

  6. fDuPEOyHBLkD3ZF2
    fDuPEOyHBLkD3ZF2
    lTaiVqNTM1YnhBp6
    xLUtjhQcYMSmMNCo

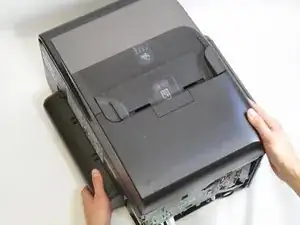

    • Stelle den Drucker in Normalposition ab.

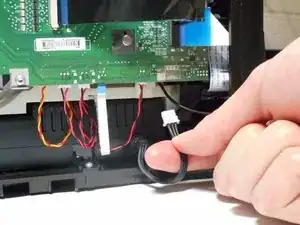

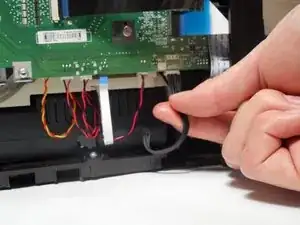

  7. AVytMQrVCxshABe1
    AVytMQrVCxshABe1
    TNMan1HpSpCvgIqJ
    ZHNZHLhFXWp5ICq3

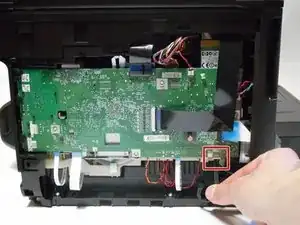

    • Das schwarze Kabel mit der weißen Kappe verbindet das Netzteil mit der Hauptplatine. Trenne es ab.

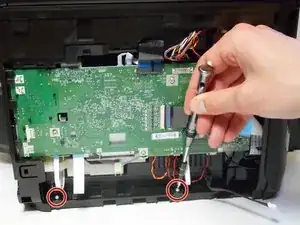

  8. KshpEo3J5KK6xNPa

    • Entferne die beiden 12 mm langen Torx T10 Schrauben unten an der Befestigung des Netzteils.

  9. YsWRgn5u4BAFTExm
    YsWRgn5u4BAFTExm
    Vd63OvHxrErpiCuC

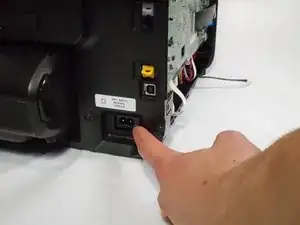

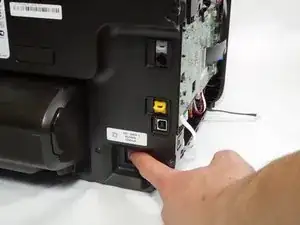

    • Greife mit der linken Hand durch die seitliche Öffnung am Drucker auf die linke Seite des Netzteils .

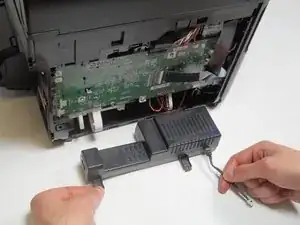

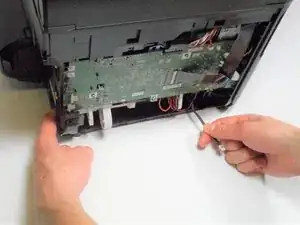

  10. kIDfHTIqFmtgF26Q
    kIDfHTIqFmtgF26Q
    XQbeRmKX6HjwoyDJ
    iujQKtYShRUwu5Mv

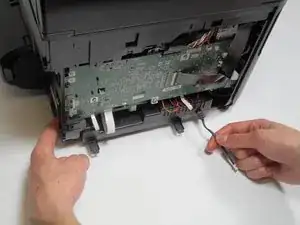

    • Fasse das Kabel an der rechten Seite des Netzteils unten mit der rechten Hand.

    • Ziehe das Kabel mit der rechten Hand zu dir und drücke das Netzteil mit der linken Hand heraus. Entferne das Netzteil.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Karissa Roof

Mitglied seit: 18/04/18

223 Reputation

3 Kommentare

I have used this guide to replace the power supply for my Officejet 8715. The only difference is a third screw that needs to be removed to take the cover off.

This is an easy repair.

The real challenge is to find the right replacement part. The power supply is used in various models.

The OEM Number of the power supply is E3E01-60132

I have paid for this spare part less than 30€. Worthwhile as a new printer costs around 300€.

Bernhard Keim -

Does the 8600 P/S fit on the 8620? If not, what is part nr for 8620?

albert venter -

Un peu galère dommage que j'ai pas trouvé se blog avant car a par les visse chiant à défaire c'est bien expliquer après essai du fusibles en porcelaine jus arrive et rien derrière donc merci

coin coin lecanard -
