Einleitung
Verwende diese Anleitung, um das zerbrochene oder defekte Display deines Huawei Honor 10 auszubauen.
Bevor du dein Handy zerlegst, solltest du den Akku auf unter 25 % entladen. Der Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich durchstochen wird, aber die Wahrscheinlichkeit, dass dies passiert, ist viel geringer, wenn er entladen ist.
Hinweis: In dieser Anleitung wird beschrieben, wie du nur das Display austauschst, während der ursprüngliche Rahmen und das Motherboard an Ort und Stelle bleiben. Einige Ersatzdisplays für dieses Handy sind jedoch bereits in einem neuen Rahmen (auch Chassis genannt) vorinstalliert, was ein ganz anderes Verfahren erfordert. Stelle sicher, dass du das richtige Ersatzteil hast, bevor du mit dieser Anleitung beginnst.
Du benötigst Ersatzklebestreifen, um die Komponenten beim Wiederzusammenbau des Geräts wieder anzubringen.
-
-
Schalte dein Smartphone aus, bevor du mit der Reparatur beginnst.
-

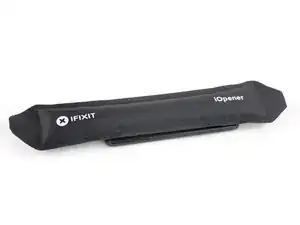

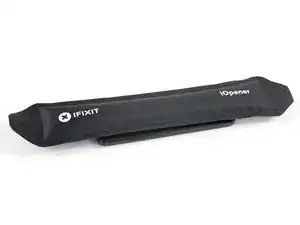

Verwende einen iOpener, um den Kleber unter der Rückabdeckung zu lösen. Lasse den iOpener mindestens zwei Minuten lang liegen. Dieser Schritt muss eventuell während des Ausbaus der Rückabdeckung mehrfach wiederholt werden.
-
-
-
Drücke einen Saugheber auf der Glasrückseite fest.
-

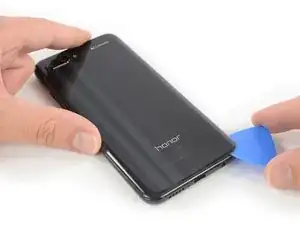

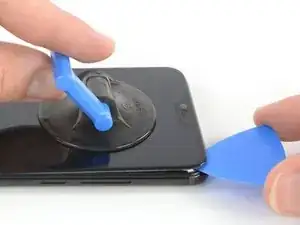

Hebe die rechte Außenkante der Glasrückseite mit dem Saugheber leicht an, um einen kleinen Spalt zwischen Glasrückseite und Rahmen zu erzeugen.
-

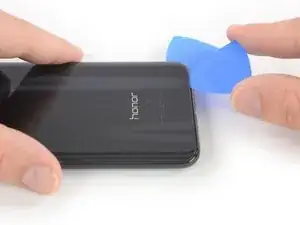

Setze ein Plektrum in den erzeugten Spalt ein und schiebe es zur unteren rechten Ecke.
-
-
-

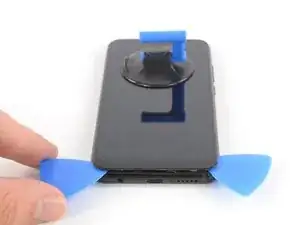

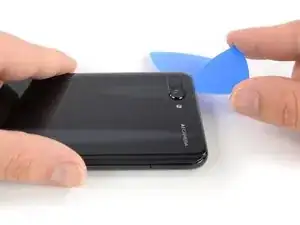

Setze ein zweites Plektrum an der unteren rechten Ecke der Rückabdeckung ein.
-
Schiebe das Plektrum entlang der Unterkante der Rückabdeckung in die untere linke Ecke und lass es dort stecken.
-
-
-

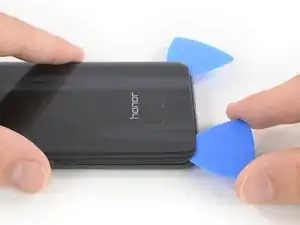

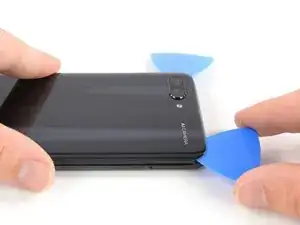

Setze ein drittes Plektrum an der unteren linken Ecke ein.
-
Schiebe das Plektrum an der linken Außenkante der Rückabdeckung entlang um den Klebstoff darunter zu lösen.
-
Lass das Plektrum in der oberen linken Ecke der Rückabdeckung stecken.
-
-
-

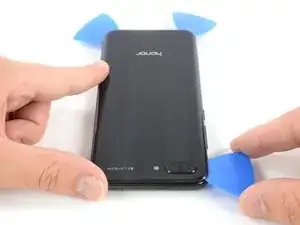

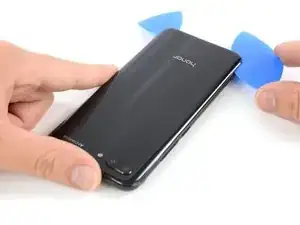

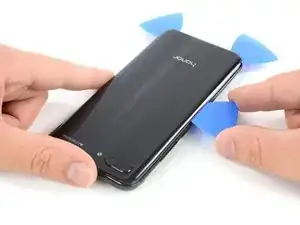

Setze ein viertes Opening Pick an der oberen linken Ecke der Rückabdeckung ein.
-

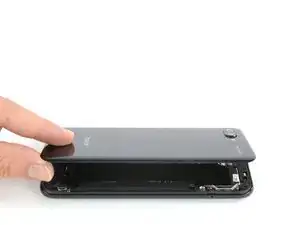

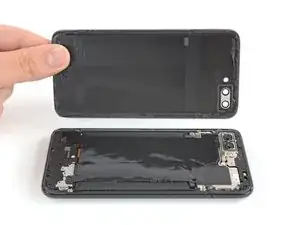

Schiebe das Plektrum entlang der Oberkante der Rückabdeckung und durchtrenne den restlichen Klebstoff damit.
-
-
-

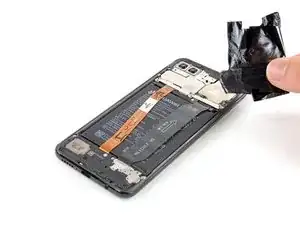

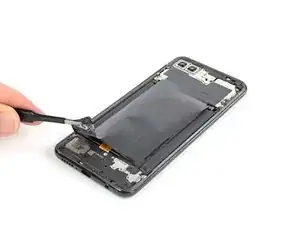

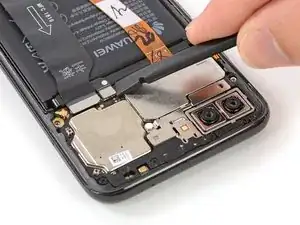

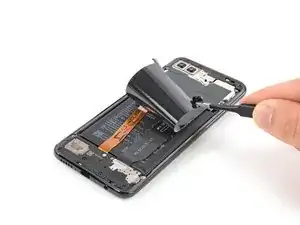

Verwende eine Pinzette um die schwarze Folie vorsichtig vom Lautsprecher und der Abdeckung der Tochterplatine zu lösen.
-
Entferne die Folie anschließend vollständig.
-
-
-

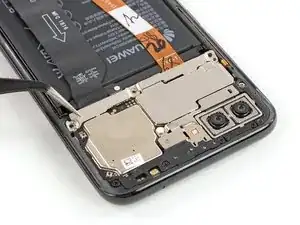

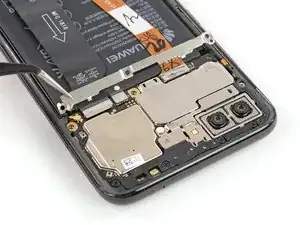

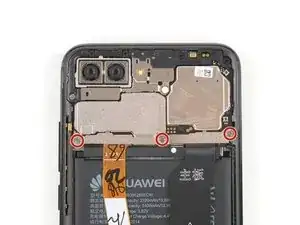

Entferne die drei Kreuzschlitzschrauben #00 (2,9 mm Länge), mit denen die Metallhalterung oben am Akku, dem Verbindungskabel- sowie dem Display-Flachbandkabel befestigt ist.
-
-
-

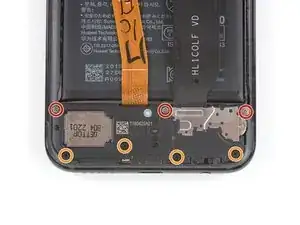

Entferne die sieben Kreuzschlitzschrauben, mit denen die Lautsprecher-Baugruppe befestigt ist:
-
Drei silberne 2,9 mm lange Schrauben
-
Vier schwarze 3,4 mm lange Schrauben
-
-
-

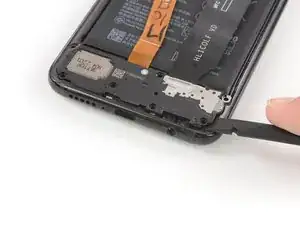

Schiebe das flache Ende eines Spudgers unter die rechte Seite der Lautsprecher-Baugruppe.
-
Heble die Lautsprechereinheit hoch, bis du sie gut greifen kannst.
-

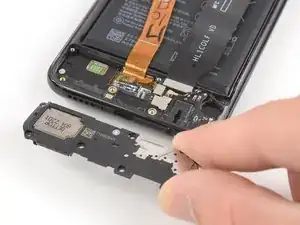

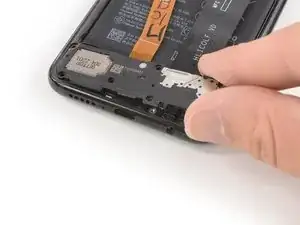

Entferne die Lautsprechereinheit.
-
-
-

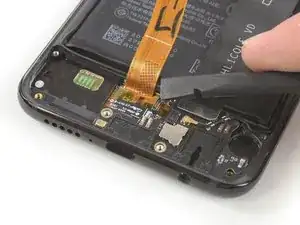

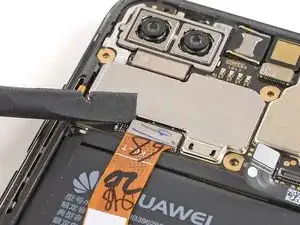

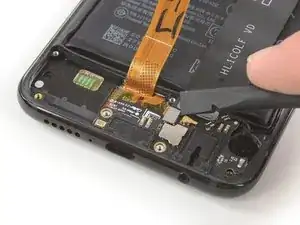

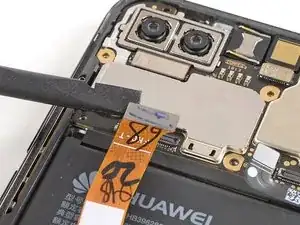

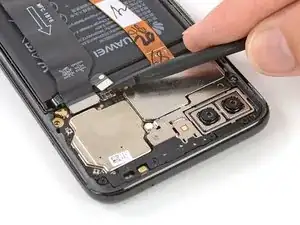

Verwende einen Spudger, um das Flachbandkabel des Home Buttons hochzuhebeln und abzutrennen.
-
-
-
Lege einen erhitzten iOpener auf das Display, um den darunter liegenden Klebstoff zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.
-
-
-

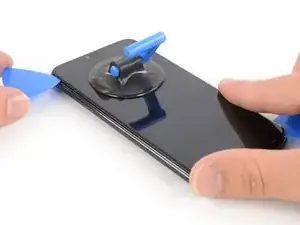

Sobald sich das Display warm anfühlt, bringst du einen Saugheber in der Nähe der oberen Kante des Smartphones direkt unter dem Ohrhörer-Lautsprecher an.
-

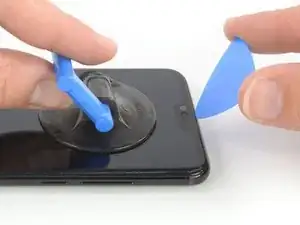

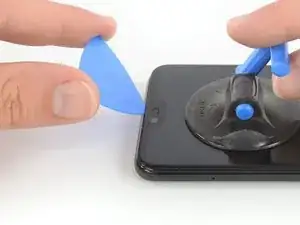

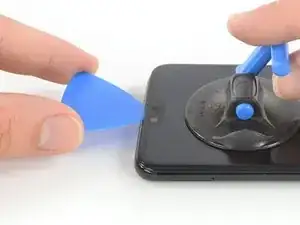

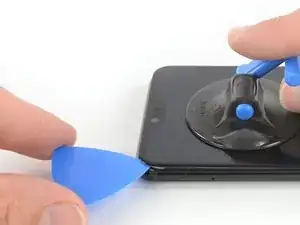

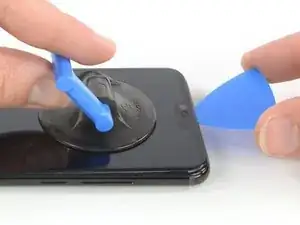

Ziehe den Saugheber hoch und führe die Spitze eines Plektrums unter das Display ein, wo sich der Ohrhörer-Lautsprecher befindet.
-

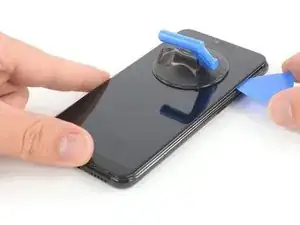

Schiebe das Plektrum in die obere rechte Ecke des Smartphones, um den Kleber durchzuschneiden.
-
-
-
Schiebe das Plektrum von der oberen rechten Ecke aus an der Kante des Smartphones entlang, um den Kleber durchzuschneiden.
-
Lasse das Plektrum in der unteren rechten Ecke des Displays stecken, damit der Kleber nicht wieder verklebt.
-
-
-

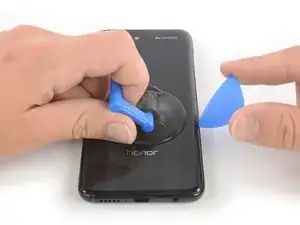

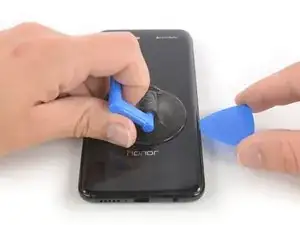

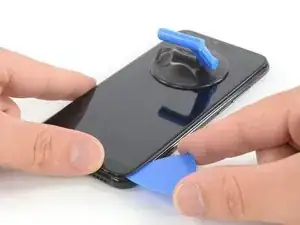

Ziehe den Saugheber hoch und setze die Spitze eines zweiten Plektrums unter das Display, wo sich der Ohrhörer-Lautsprecher befindet.
-

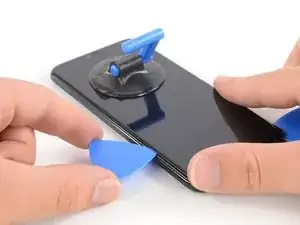

Schiebe die Spitze des Plektrums in die obere linke Ecke des Smartphones, um den Klebstoff durchzuschneiden.
-
-
-
Schiebe das Plektrum von der oberen linken Ecke aus an der Kante des Smartphones herunter, um den restlichen Kleber aufzuschneiden.
-
-
-

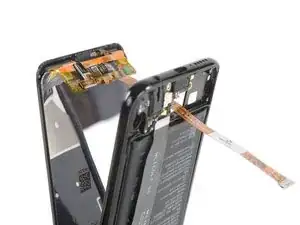

Vergewissere dich, dass das Flachbandkabel nicht am Rahmen klebt, und führe es vorsichtig durch den Spalt.
-
Baue das Display aus.
-
Schalte dein Gerät, wenn möglich, ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.
Am besten befestigt man das neue Display mit einem Stück speziell zugeschnittenem doppelseitigem Klebeband. Bringe das Klebeband auf der Rückseite des Displays an und führe dann das Kabel des Displays vorsichtig durch den Rahmen. Richte das Display aus und drücke es an seinen Platz fest.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
