Huawei Honor 8 LCD Display austauschen

Geschrieben von: Jaret Wedow

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du das LCD austauschen kannst.

Werkzeuge

Ersatzteile

Huawei Honor 8 LCD and Digitizer

Schritt 1

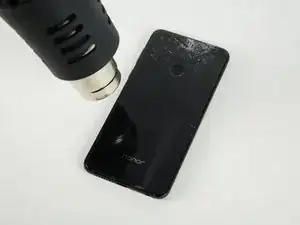

Erwärme die Rückseite mindestens fünf Minuten lang. Wenn der Kleber nicht warm genug ist, kann die Glasscheibe brechen.
Erwärme die Glasscheibe mit einem Haartrockner oder einem Heißluftgebläse aus etwa 9 cm Abstand, so dass der Kleber an den Rändern weich wird.
Erwärme die Ränder des Geräts gleichmäßig.

When I reverse the order to close the back side, would it hold with the old adhesive? if not, how do I keep it from falling?

yaniv feinberg - 26/08/18

Schritt 2

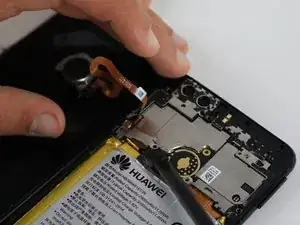

Achte darauf, dass du das orangene Flachbandkabel beim Entfernen der Rückscheibe nicht zerreißt.
Heble eine Ecke der Rückscheibe vorsichtig mit einem Plastiköffnungswerkzeug auf.
Schiebe das Werkzeug langsam am Rand der Glasscheibe entlang, um so den Kleber aufzutrennen.
Du kannst mehrere Plastiköffnungswerkzeuge bei dieser Arbeit benutzen.

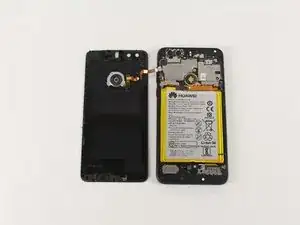

Wenn der ganze Kleber aufgetrennt ist, kannst du die Rückglasscheibe vorsichtig abheben.

Schritt 3

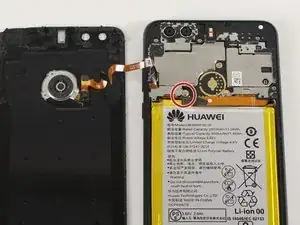

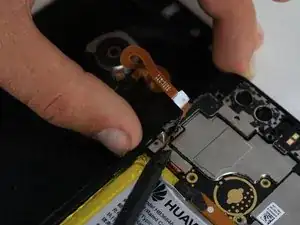

Entferne die rot markierte silberfarbene 3,5 mm Kreuzschlitzschraube #00.
Hebe mit einem Spudger die kleine Metallhalterung hoch, welche von der Schraube festgehalten wurde.

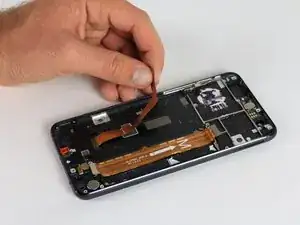

Ziehe vorsichtig das orangene Flachbandkabel vom Gehäuserückteil.

Schritt 4

Bewahre die winzigen Schrauben auf einer Magnetmatte oder einem sicheren Platz auf, so dass sie nicht verloren gehen. Insgesamt sind es achtzehn Schrauben.
Entferne die acht rot markierten silberfarbenen 3,5 mm Kreuzschlitzschrauben #00.
Entferne die acht orange markierten schwarzen 4,0 mm Kreuzschlitzschrauben #00.
Entferne die einzelne gelb markierte silberfarbene 3,0 mm Kreuzschlitzschraube #00.
Kratze mit einem Kreuzschlitzschraubendreher #00 die weißen Aufkleber an den grün markierten Stellen weg, dadurch werden verdeckte Schrauben frei.
Entferne die beiden grün markierten schwarzen 4,0 mm Kreuzschlitzschrauben #00.

On my phone, the white sticker was in the bottom right corner, rather than the middle right side. However, the screw types were all the same as listed in the step above, so proceeding to remove the sticker and screws worked fine.

Bence Joful - 19/09/18

one of my green screws and orange screws were reversed from image, but all worked out fine, as well.

Lacking a useful magnetic pad, I made a pad of (sticky side up) masking tape to hold screws which I could mark up and it worked quite well.

Tom R Earlywine - 20/02/19

Schritt 5

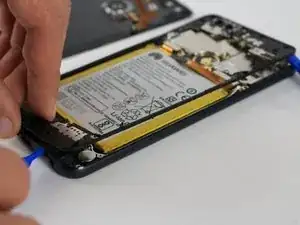

Schiebe ein Plastiköffnungswerkzeug am Rand des inneren Rahmens entlang.
Du kannst für das Ablösen des inneren Rahmens mehrere Plastiköffnungswerkzeuge benutzen.

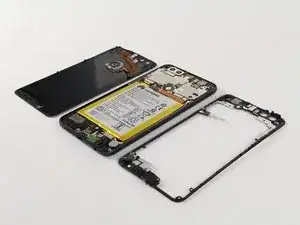

Ziehe den inneren Rahmen vorsichtig nach oben, damit er vom restlichen Gehäuse frei kommt.

Schritt 6

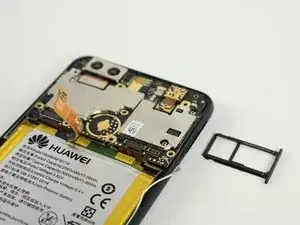

Halte das Smartphone so, dass die Kameras oben sind und finde die kleine Öffnung in der oberen rechten Kante des Geräts.

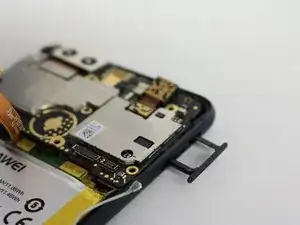

Benutze ein 0,8 mm SIM Karten Auswurfwerkzeug und drücke damit in das Loch, so dass der SIM Karteneinschub herauskommt.
Hole den Karteneinschub vorsichtig heraus und lege ihn zur Seite.

complete the ejection with screen facing up

Tom R Earlywine - 20/02/19

and replace with screen facing up

kwaldman - 16/04/19

Wenn man tatsächlich nur die Hauptkamera tauschen will, sind die Schritte 6 - 13 meines Erachtens überflüssig. Sobald der innere Rahmen abgenommen ist, kann man die Kamera von der Hauptplatine lösen (= Schritt 14).

Klaus Dieter Horlacher - 13/11/19

Schritt 7

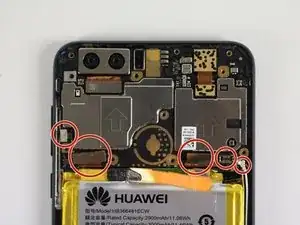

In den folgenden Schritten wirst du die fünf rot markierten Stecker ablösen, welche die Hauptplatine festhalten.

Schritt 8

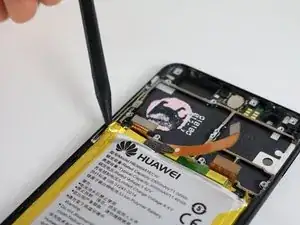

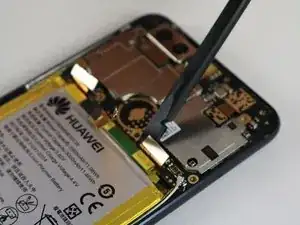

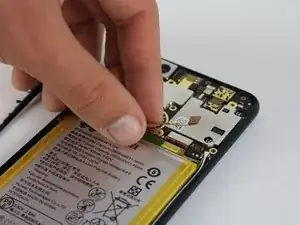

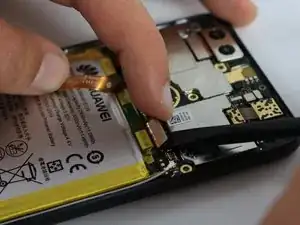

Ziehe vorsichtig das kleine Flachbandkabel zwischen Akku und Hauptplatine nach oben und löse die Verbindung.
Hilf, falls notwendig, mit einem Spudger nach.

Schritt 9

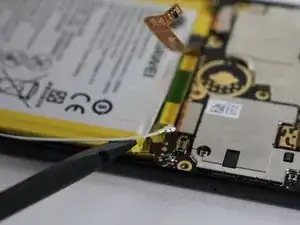

Heble vorsichtig das kleine Antennenkabel rechts an der Hauptplatine hoch.

Was ist das genau für eine Antenne? Habe sie eben aus Versehn abgerissen und trotzdem einfach zugeschraubt und sämtliche Funktionen (WLAN, Mobile Daten, GPS) sind noch in Takt.

Ferdinand - 16/10/18

Bei mir ist es so wie bei Ferdinand (Anschluss hat sich vom Board gelöst, dennoch scheint noch alles intakt zu sein. ). Ich würde behaupten, dass es extrem wahrscheinlich ist den Anschluss beim entfernen dieses Kabels abzureißen, deshalb würde ich empfehlen, den Schritt entweder auszulassen oder das Kabel am anderen Ende zu entfernen (dort sieht der Anschluss stabiler aus). Wenn man den Schritt überspringt, muss man natürlich noch vorsichtiger bei der Entfernung des Akkus sein.

Marc Ka - 27/01/19

Schritt 10

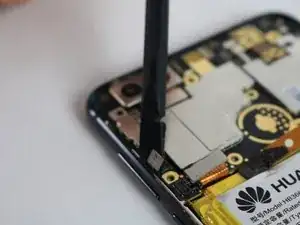

Heble vorsichtig den kleinen Verbinder, welcher die Hauptplatine befestigt, mit einen Spudger hoch.

Schritt 11

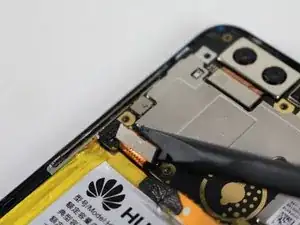

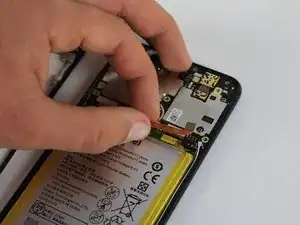

Heble vorsichtig den Verbinder an der linken Kante mit einem Spudger hoch.

Schritt 12

Heble vorsichtig den kleinen Verbinder , welcher die Hauptplatine an der Kante ganz links befestigt, mit einem Spudger hoch.

Schritt 13

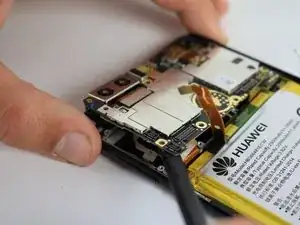

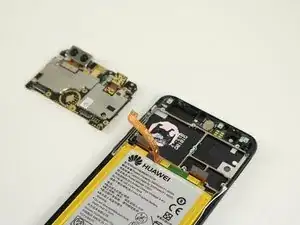

Heble eine Ecke der Hauptplatine mit dem Spudger hoch.
Hebe die Hauptplatine an und entferne sie von dem Smartphone.

Schritt 14

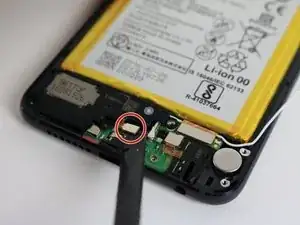

Löse mit einem Spudger die kleine, rot markierte Verbindung zwischen Lautsprecher und Smartphone unten am Gerät.

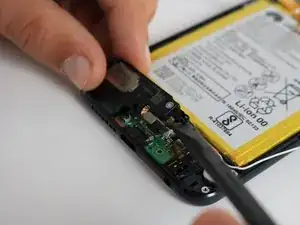

Heble vorsichtig eine Ecke des Lautsprechers mit einem Spudger hoch.
Hebe den Lautsprecher hoch und entferne ihn vom Gerät.

Schritt 15

Vermeide es bei diesem Schritt, eine Heißluftpistole zu benutzen, da das Überhitzen des Akkus das Gerät dauerhaft beschädigen kann.
Du kannst einen iOpener auf die Vorderseite des Smartphones legen, um den Kleber unter dem Akku sicher aufzuweichen.

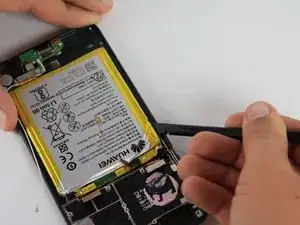

Setze einen Spudger in den Spalt zwischen Rahmen und Akku ein.

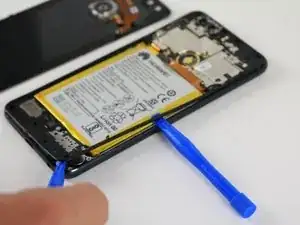

Bewege den Spudger am äußeren Rand des Akkus entlang, um den Kleber aufzutrennen.
Verbiege nicht den Akku und steche nicht in ihn hinein. Der Akku ist mit viel Kleber befestigt, du wirst schon etwas Kraft brauchen, um ihn mit dem Spudger abzulösen. Hilf an den Seiten mit Plastiköffnungswerkzeugen nach.

Schritt 16

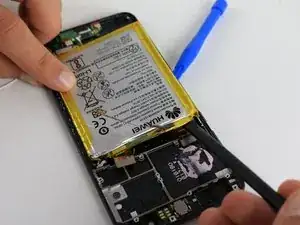

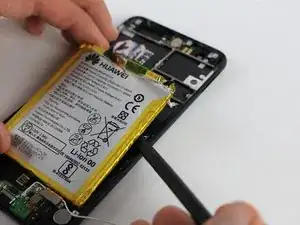

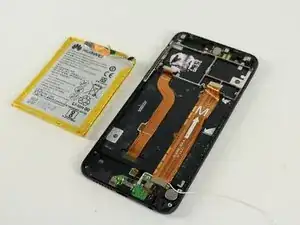

Wenn der ganze Kleber aufgetrennt ist, dann kannst du den Akku mit dem Spudger und den Plastiköffnungswerkzeugen vorsichtig vom Rahmen weghebeln.

This is not easy. You will deform the old battery - don’t worry. Use the iOpener and guitar picks, and microwave the iOpener at least a second time half way through. I am massaging the cramps out of my fingers, but I got it.

Tom R Earlywine - 20/02/19

Schritt 17

Ziehe vorsichtig das Flachbandkabel, mit dem das LCD angeschlossen ist, vom Rest des Smartphones ab.

Schritt 18

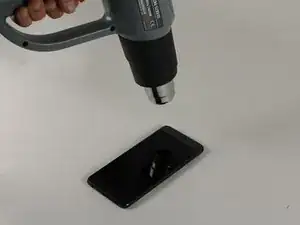

Erwärme das Display mindestens fünf Minuten lang. Wenn der Kleber nicht warm genug ist, kann die Glasscheibe brechen.
Erwärme das LCD mit einem Haartrockner oder einem Heißluftgebläse aus etwa 9 cm Abstand, so dass der Kleber an den Rändern des Smartphones weich wird.
Erwärme die Ränder des Geräts gleichmäßig. Du kannst dafür auch einem iOpener benutzen.

Schritt 19

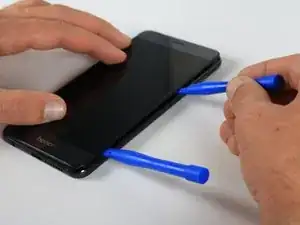

Heble eine Ecke des LCD vorsichtig mit einem Plastiköffnungswerkzeug auf.
Schiebe das Werkzeug langsam am Rand des LCD entlang, um so den Kleber aufzutrennen.
Du kannst mehrere Plastiköffnungswerkzeuge bei dieser Arbeit benutzen.

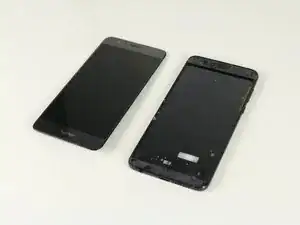

Wenn der ganze Kleber aufgetrennt ist, kannst du das LCD vorsichtig abheben.

Hi, my Honor Play screen was replaced few months back. Last week i want to replace the screen protector. When i peel the screen protector suddenly i saw the lcd screen lifted from its location. How can i fix it back? what type of adhesive need or i just use a heat gum to heat back the adhesive and press the lcd to make it firm again? Thank you.

Baba Casual Gamer - 16/11/19

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
