Einleitung
Nach einiger Zeit mit mechanischer Belastung bei normaler Nutzung und Transport hat das InkPad X auf leichteste und schwer bestimmbare Bewegungen während des Lesens und Navigierens mit undefinierbarem plötzlichem Herunterfahren und Abstürzen reagiert.
Grund hierfür war eine unzureichende Isolierung zwischen der Hauptplatine oder dem Metallrahmen des InkPad X und der Rückseite des Displays. Dieses ist zwar zum Teil mit einer Loch-Plastikfolie geschützt. Die Kupfer-Rückseite ist an der Stelle der Löcher jedoch nur mit etwas Lack gegen einen elektrischen Kontakt und Kurzschluss geschützt. Die Lackschicht wird nach einiger Nutzungszeit durch die scharfe Kanten der Hauptplatine oder des Metallrahmens leicht verletzt, so dass es zunehmend und durch geringste Bewegungen zu Kurzschlüssen kommen kann. Zwischen Hauptplatine und Display Rückseite kommt es zu einem ungewollten Wackelkontakt. In seiner Folge entsteht ein Kurzschluss und es bricht die Versorgungsspannung zusammen. Das InkPad wird plötzlich heruntergefahren oder stürzt undefiniert ab.
Ein Start ist zwar meist noch möglich, aber eine zuverlässige Nutzung nicht mehr.
Es gibt eine sehr einfache Lösung: Display-Rückseite des Inkpad X mit etwas Klebeband ausreichend isolieren und reparieren!

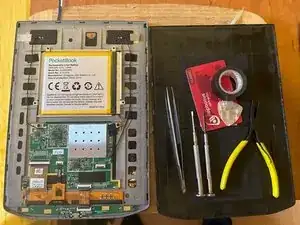

Werkzeuge
Ersatzteile
-
-

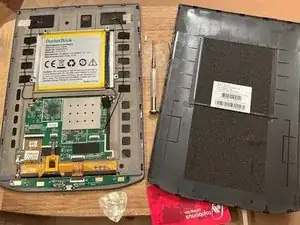

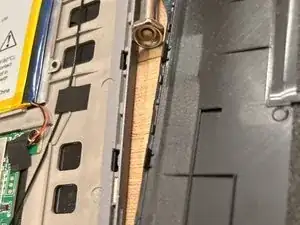

Die Kante der Plastik-Rückwand ist relativ fest in der Kante des Metallrahmens eingeklipst
-

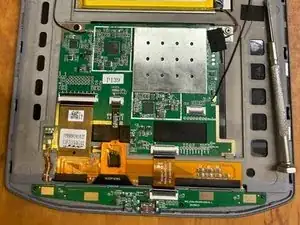

Links im Bild ist der Akku-Anschluss mit rot und schwarzen Kabeln zu sehen. An den Kontakten unter dem Isolierband kann die Spannung mit einem Multimeter gemessen werden. Bei unbestimmten Bewegungen und leichtem Druck hatte sich ein Wackelkontakt gezeigt, der Kurzschlüsse und einen Spannungsabfall verursacht.
-
-
-
WLAN Antennenanschlüsse vorsichtig ggf. mit de Pinzette lösen. Dies sind die zwei schwarze Kabel mit Metall-Steckkontakten oben links und rechts auf der Hauptplatine.
-

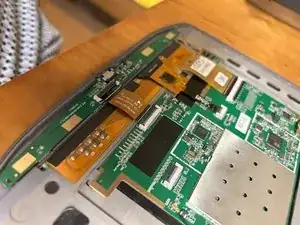

Alternativ und für eine verbesserte Zugänglichkeit der Display Rückseite die vier Enden der Leiterflachbänder vorsichtig durch Hochklappen der Arretierung an den schwarz-weißen Buchsen auf der Hauptplatine lösen. Ggf. hierfür ebenfalls die Pinzette nutzen.
-
Schrauben der Hauptplatine (oben) vorsichtig lösen und Hauptplatine hochklappen.
-
-
-

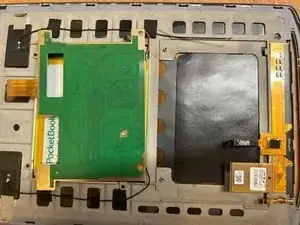

Kratzspuren in der Lackbeschichtung der Displayrückwand
-
Lösung: Alle blanken und mit * gekennzeichneten Bereiche der Displayrückwand mit Isolierband oder Tesafilm abkleben. Dadurch wird die lückenhafte Isolierung vervollständigt. Ein mechanischer Kurzschluss wird verhindert.
-
Dabei das Isolierband und Tesafilm auch unter die Kanten des Metallgehäuses anbringen, so dass hinterher unter der Kante eine sichere Isolierung liegt.
-
-
-
Abschließend Hauptplatine wieder aufsetzen, WLAN-Antennen und Leiterbänder wieder zusammenstecken und in Buchsen arretieren, Hauptplateine sanft festschrauben.
-
Funktion des InkPad X in geöffnetem Zustand sehr vorsichtig prüfen. Durch leichten Druck an verschiedenen Stellen den Erfolg der Isolierung überprüfen.
-
In der Abbildung ist rechts das auf die Displayrückwand geklebte schwarze Isolierband im Zwischenraum zwischen Hauptplatine und Metallrahmen zu sehen.
-
Gehäuserückwand einklipsen.
-
Funktion im Zusammengebauten Zustand erneut überprüfen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
