Innere Baugruppe entfernen

Geschrieben von: Tobias Isakeit

Kommentare: 7

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie die innere Baugruppe in der Samsung Galaxy Watch3 ausebaut werden kann.

Werkzeuge

Schritt 1

Trenne deine Uhr vom Ladegerät und schalte sie aus, bevor du mit der Reparatur beginnst.

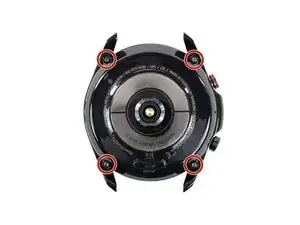

Benutze einen Tri_point Y00 Schraubendreher, um die vier Schrauben auf der Rückseite der Uhr zu entfernen.
Mach dir beim Entfernen der Schrauben keine Sorgen, sie bleiben in der Rückabdeckung hängen.

I heeded your advice - and now need another screw because it fell out!!!

Paul -

I must have stripped the screws out or either the dirt and sweat is so packed into the screw i can't get a good bite to unscrew the screws. What can I do about this? This watch battery DOES NOT hold a charge for more than 5min, should I trash the watch?

ShaneWizdum -

Schritt 2

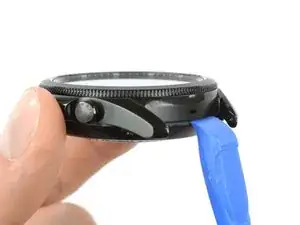

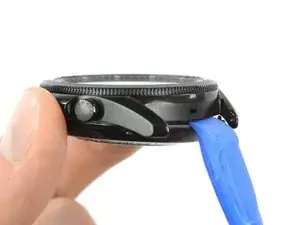

Setze ein Öffnungswerkzeug zwischen die Rückabdeckung und das Metallgehäuse.
Verdrehe das Werkzeug, sodass ein größerer Spalt entsteht.
Entferne die Rückabdeckung noch nicht ganz, da das Sensor-Flachbandkabel noch mit dem Motherboard verbunden ist.

Could not get the back housing off

Joseph Ortiz, Jr -

Schritt 3

Lege die Uhr mit der Vorderseite nach unten ab.

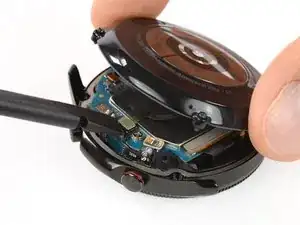

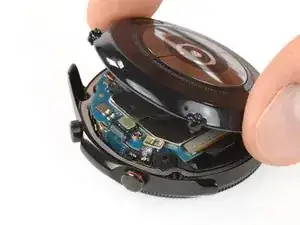

Hebe die Rückabdeckung vorsichtig von der Kante mit den Knöpfen her an, um an den Sensor-Stecker heranzukommen.

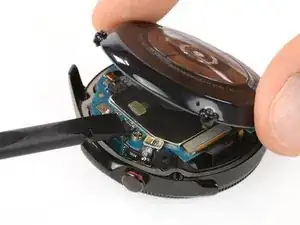

Benutze das flache Ende eines Spudgers, um das Sensor-Flachbandkabel hochzuhebeln und vom Motherboard abzutrennen.

Schritt 4

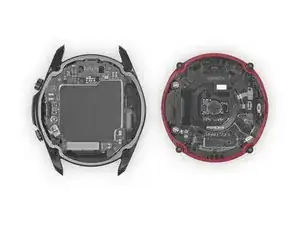

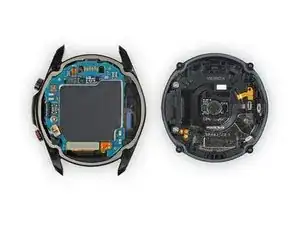

Entferne die Rückabdeckung.
Achte darauf, dass die Gummidichtung (rot markiert) in Ordnung ist. Falls sie beschädigt ist, ersetze sie beim Zusammenbau durch eine neue, damit die Uhr wasserdicht bleibt.

Where would one get a new rubber water gasket if the old one is damaged by this process?

Jack Popham -

I need also the Rubber Sealing. Anyone got a replacement part?

Steffen Politzky - 27/02/25

Me too, I'm tired of searching for one, they don't exist.

Karl Roberts -

If anyone has the red ringed gasket in the photo please share a link to buy or part code to search for etc. I am constantly drawing a blank no matter what key words I search. It's utterly crushing not to have this part easily available.

Karl Roberts -

Schritt 5

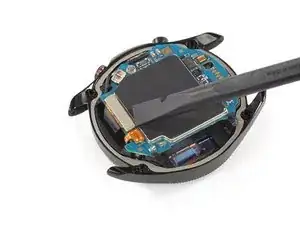

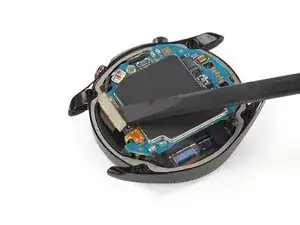

Heble den Akkustecker am Display-Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine nach oben und trenne ihn ab.

Schritt 6

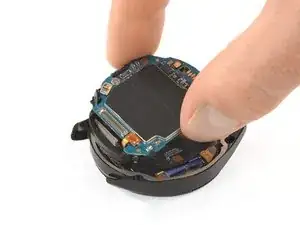

Der Kunstoffrahmen der inneren Baugruppe sitzt sehr eng im Metallgehäuse der Uhr.

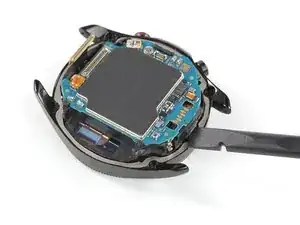

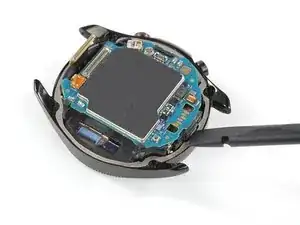

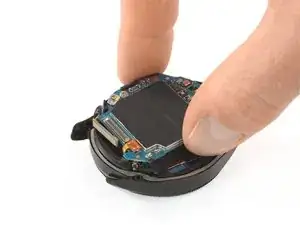

Setze eine Ecke am flachen Ende des Spudgers in die kleine Öffnung für den barometrischen Sensor gegenüber vom Displayanschluss.

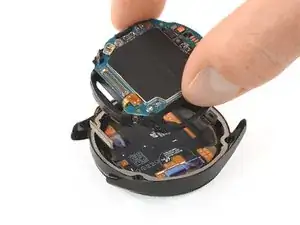

Verdrehe und kippe den Spudger, bis die innere Baugruppe aus dem Metallgehäuse herauskommt.
