Insta360 One X2 Kameralinse tauschen

Geschrieben von: Student4Life
  • Kommentare: 7
Insta360 One X2 Kameralinse tauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

40 Minuten - 3 Stunden

Einleitung

Actionkameras sind, wie der Name verrät, für Action ausgelegt und die Linsen sind dabei besonders gefährdet, Kratzer abzubekommen. Ersatzlinsen sind erschwinglich, aber welche Werkzeuge und Geräte benötigst man zum Tauschen einer zerkratzten Linse? Vielen Dank an LA Hover Bikes für ein sehr nützliches Video.

Es bleibt ein Geheimnis wie Insta360 ihre Linsen repariert. Momentan habe ich das Gefühl, dass ich mehr darüber weiß, was man nicht tun sollte, als darüber, was der beste Weg ist. Bitte beteilige dich an dieser Anleitung, falls du einen besseren Weg gefunden hast, die Linse zu entfernen und eine neue zu versiegeln!

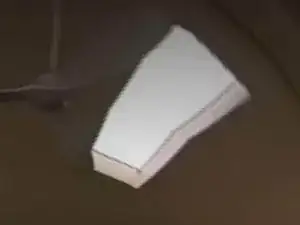

  1. r22MrrjmNVNFp3YR
    r22MrrjmNVNFp3YR
    TAGa1snbqY2o5Dwx

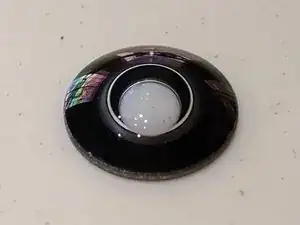

    • Kompatible Ersatzlinsen sind auf Ebay verfügbar. Der Versand kann mehrere Wochen dauern. Die Qualität variiert stark.

    • Ich habe zewi Linsen von unterschiedlichen Händlern bestellt. Keine der beiden hatte die richtige optische Beschichtung. Eine davon hatte einen Treppenschliff, der im Bild ein Wellenmuster verursacht. Auf dem Foto hat dieses Oberlicht eine rechteckige Öffnung.

    Whats the price of the single lens insta360 x2

    Rumaan Hashmi -

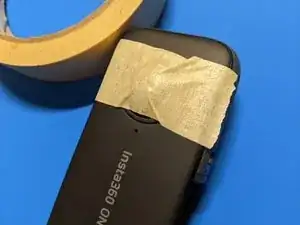

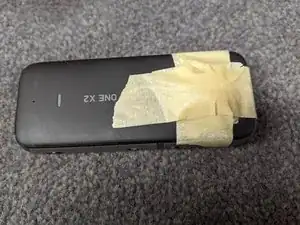

  2. wn1ckptOgfXLNk5i
    wn1ckptOgfXLNk5i
    CrGTTOFoOvKXHlwx

    • Wenn du nur eine der Linsen austauschst, dann schütze die andere Linse vor Kratzern.

    • Ich habe Klebeband und etwas Watte verwendet, um die Linse abzudecken und zu polstern.

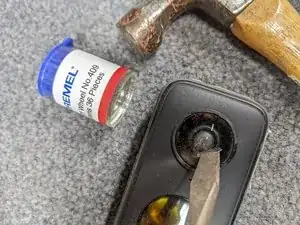

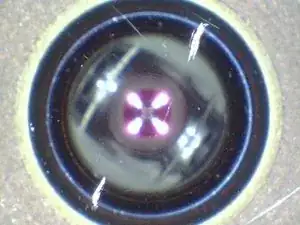

  3. aWKugcP1JeKl55IK
    aWKugcP1JeKl55IK
    NGxBnepnpSa41ria
    FIrbIXKYce2hODLL

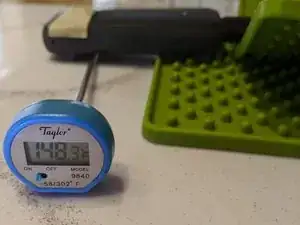

  4. FmDe3KbCSJCW1aso

    • Wenn du die Kamera erhitzen möchtest, dann entferne zuerst die Batterie und die SD-Karte, da sie der Hitze nicht standhalten.

    • Ich habe keine Heißluftpistole. Ich habe eine Oberfläche auf 65°C erhitzt, die Hitzequelle entfernt und anschließend die zerkratzte Linse auf die Fläche gelegt.

    • Ich habe die Linse auf 65°C erhitzt und konnte nicht feststellen, dass sich der Kleber gelöst hat. Nun überspringe ich diesen Schritt.

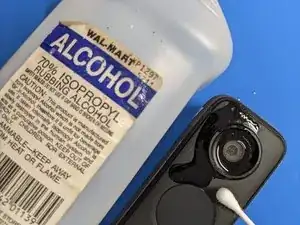

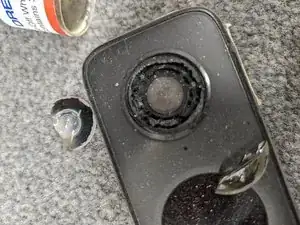

  5. QMtmHGBTLXBomlJI
    QMtmHGBTLXBomlJI
    YM2GDccUJwPlo6rY
    5ahA1Hs1X1vyIk6E

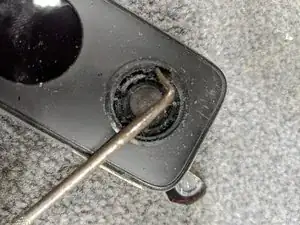

    • Entferne den überschüssigen Kleber. Dafür kannst du einen Zahnstocher oder eine Werkzeugspitze verwenden. Drehe die Kamera, damit die entfernten Teile herausfallen, anstatt sich in der Aushöhlung zu sammeln.

    • Wenn du nur wenig Material entfernst. kann die neue Linse besser haften. Wenn du zu viel Material entfernt hast, dann sitzt die Linse nachher lose und du wirst Kleber benötigen, um sie zu fixieren. Wenn du allerdings kein Material entfernst, dann wird die neue Linse nicht richtig sitzen und die Kamera wird einen merkbaren Strich anzeigen.

    • Du kannst großzügig Alkohol zum Reinigen der Linse verwenden. Eine weiche Zahnbürste oder Wattestäbchen eignen sich gut. Ich habe eine Schicht Sekundenkleber mit Alkohol getränkt und es anschließend abgewischt.

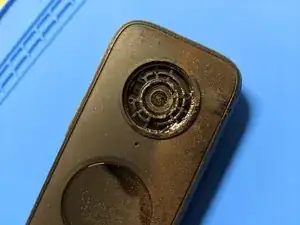

  6. r2hZcRF2uQTv2wdC

    • Jedes Staubkorn oder jeder Fussel auf der Innenseite der Linse oder in der Aussparung, kann zu einem sichtbaren Fehler in all deinen Videos oder Bildern führen. Diese Arbeit sollte am besten in einem Reinraum gemacht werden, aber du hast keinen.

    • Wähle einen Raum mit staubfreier Luft. Die Schwerkraft entfernt den Staub aus stehender Luft. Filter entfernen Staub aus bewegter Luft. Lieber nicht den gleichen Raum verwenden, indem du den Dremel genutzt hast...

    • Benutze Wattebälle, Spiritus, oder ähnliches, um sorgfältig den gesamten Staub und andere Reste von einem glatten 60cm x 60cm Arbeitsbereich zu entfernen.

    • Reinige die Aussparung der Kamera mit Alkohol und einem sauberen Wattestäbchen und lege sie zum Trocknen auf den Kopf.

    • Öffne die neue Linse und reinige die Innenseite mit Alkohol und einem sauberen Wattestäbchen und lege sie zum Trocknen auf den Kopf.

    • Wenn Fusseln vom Wattestäbchen zurück geblieben sind, dann nimm ein fusselfreies Linsenreinigungstuch und reinige das Fenster für den Bildsensor und die Innenseite der neuen Linse.

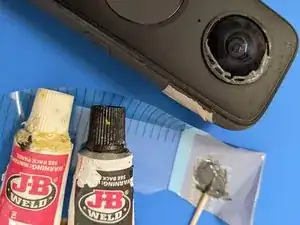

  7. visKK6MHpUporbQV

    • Im Idealfall haftet die neue Linse auf der Stelle fest und hält.

    • Benutze KEINEN Sekundenkleber, um die Linse abzudichten. Nach ein paar Tagen wird eine sichtbare Ablagerung auf der Innenseite der Linse erkennbar.

    • Bei mir war die Linse zu locker. Ich habe etwas Epoxidharz auf der Außenseite angebracht, den Überschuss entfernt, die Linse zentriert und gewartet, bis das Epoxid ausgehärtet war. Ich habe keinen Fehler in meinem 360° Bild entdeckt.

    Ich würde gerne 2x Linsen tauschen lassen wollen. Kann mir einer dazu ein Angebot machen, da ich kaum oder keine handwerkliche Begabung habe?

    Kontaktaufnahme gerne über WA 0151-70007144

    Michael Lentin -

Tinte & Feder

Student4Life

Mitglied seit: 28/05/17

2868 Reputation

5 Kommentare

From where i could get those lens? Price of 1 lens?

Arun C -

Any iFixit for the insta360 x3 camera?

sidd -

I managed to remove by X2 lens in a different way - glueing a stick to the lens so that you can break the connection between lens and camera by applying force to the stick.
Details
1. protect the casing and the other lens
2. find a pipe with an outer diameter a bit smaller than the lens diameter (~20mm diameter, 10 cm length). I used a PVC pipe for electrical installations you get in every hardware store.
3. glue it to the lens using epoxy glue. Put most of the epoxy inside the pipe so that it does not glue to the casing, only to the lens. Still you want a large area of the lens covered. Let it cure.
4. break the stick from the camera - if the lens is removed you are finished but in my case the connection between lens and epoxy broke.
5. glue the stick again to the lens using super glue. Super glue is stronger in this case but you need the epoxy as it is not able to fill gaps - due to he epoxy there are no gaps between stick and lens

6. break the stick again from the camera - this time it worked

ogwee -

Replacing the lens will not work with the X3.

You need to buy a new module. I learned the hard way

Jens Wensing -

For the X3, the lens is held in with a threaded ring, but insta have used thread lock to stop it from turning. What I did was remove the sensor module from the camera, then uses a dremel tool to carefully cut a groove into the retaining ring, making sure not to cut all the way into the threads on the camera module, it's aluminum, so easy to cut precisely. Then use a screwdriver to open up the gap in the retaining ring which will hopefully break the thread lock enabling you to remove the ring. Clean up any metal filings and dust, then the lens should pretty much pull out (no glue holding it in). Make sure new lens is free of fingerprints or dust, and install into camera. Screw down the replacement retaining ring that should come with the new lens. Reinstall sensor module into camera. Job done!

Chay Donohoe -
