Intelligenter Lötkolben Kappe zerlegen

Geschrieben von: Carsten Frauenheim
  • Kommentare: 0
Intelligenter Lötkolben Kappe zerlegen

Schwierigkeitsgrad

Mittel

Schritte

3

Zeitaufwand

Keine Schätzung

Einleitung

Grundständige Anleitung, um die Kappe des FixHub Intelligenten Lötkolbens zu zerlegen.

  1. EfXTlLNNeKUJtwyn

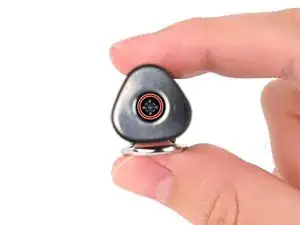

    EfXTlLNNeKUJtwyn

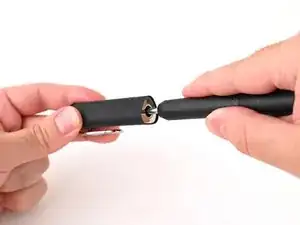

    FReuNWlTSC2rVmZu

    • Benutze einen Kreuzschlitzschraubendreher, um die 0,8 mm lange Schraube zu entfernen, die sich unten im Inneren der Lötkolben-Kappe befindet. Diese Schraube befestigt die Kappenspitze sowie den Clip.

    • Du benötigst einen Schraubendreher mit langem Schaft, um die Schraube in der Lötkolbenkappe erreichen zu können.

  2. KuPS43NaBug2XwWR

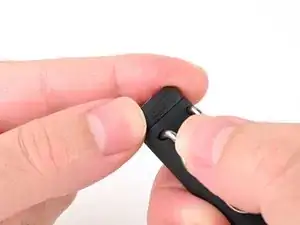

    KuPS43NaBug2XwWR

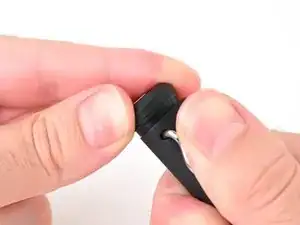

    BDMhVxULht5HZJ2R

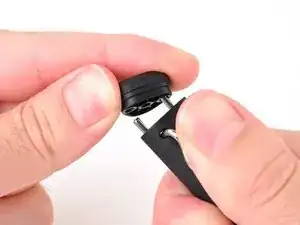

    tlCl6lCEZFfstYsF

    • Ziehe die Kappenspitze ab.

    • Setze die Metallstifte oben an der Kappe beim Wiederzusammenbau in die entsprechenden Löcher in der Kappenspitze.

  3. BmBKmd3ISh61fAFs

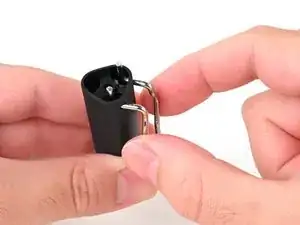

    BmBKmd3ISh61fAFs
    EmtoXTNCcDAw5KQB
    exF5fax6T4DLH3OH

    • Drücke den Clip von unten her hoch.

    • Ziehe die Enden des Clips gerade durch die Löcher in der Kappe, um den Clip zu entfernen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.
