Einleitung
Diese Anleitung zeigt dir Schritt für Schritt, wie du die JBL Boombox (1. Generation) auseinanderbaust, um an die Hauptplatine zu gelangen.
Werkzeuge
-
-

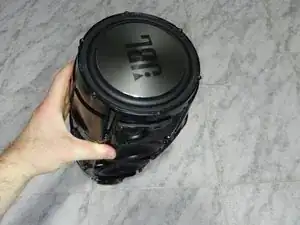

Tipp: Es geht einfacher, wenn man den Lautsprecher aufrecht auf den Boden stellt und dreht.
-

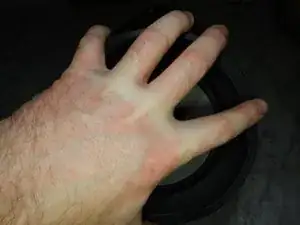

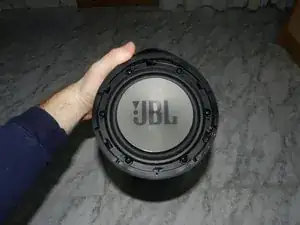

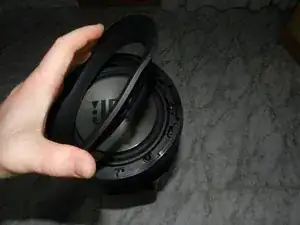

Drehe die seitlichen Zierringe gegen den Uhrzeigersinn.
-
-
-

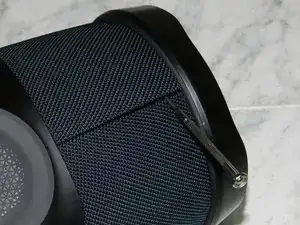

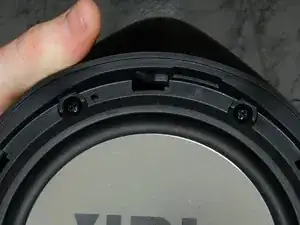

Sobald die Zierringe an den Seiten entfernt sind, sind die darunter liegenden Schrauben zugänglich, die den Griff mit dem Korpus verbinden.
-
-
-

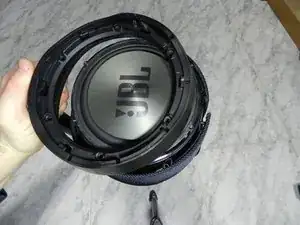

Ziehe an einer Seite den Ring vorsichtig, aber mit Kraft zur Seite weg, bis er über den Korpus passt.
-

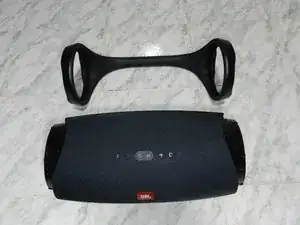

Sobald er über den Korpus gerutscht ist, kannst du den Ring mit Griff nach oben und über die andere Seite wegziehen.
-
-
-

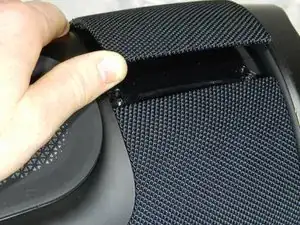

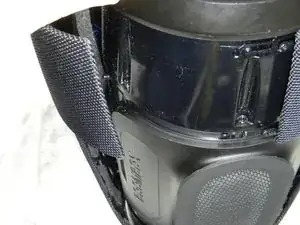

Gehe mit einem dünnen Öffnungswerkzeug (Schraubendreher, Messer, o.ä.) auf der Unterseite in die Spalte zwischen den beiden Hälften der Gewebeabdeckung.
-

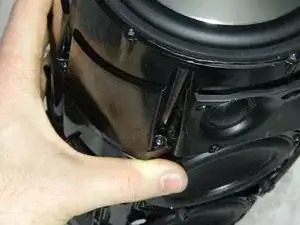

Hebel die hintere Hälfte der Abdeckung ab, um an die Schrauben heranzukommen (2 pro Seite).
-
Entferne diese Schrauben.
-
-
-

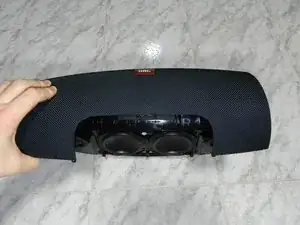

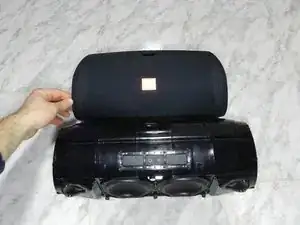

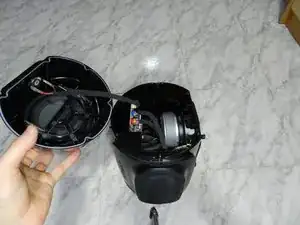

Sobald die Schrauben entfernt sind, mit denen die Abdeckung befestigt ist, können wir sie wie ein Buch öffnen.
-
Hinweis: Auch wenn es aussieht, als würde der Deckel dabei kaputtgehen, tut er es nicht, da er sich wie eine Art Feder verhält und problemlos geöffnet werden kann.
-
-
-

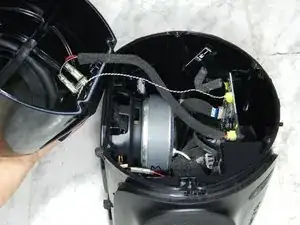

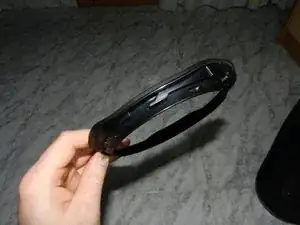

Hebe die Seitenteile mit den Hochtönern vorsichtig ab.
-
Löse die Anschlüsse von der Platine.
-
Hinweis: Die Anschlüsse können mit Kleber befestigt sein. Ziehe vorsichtig an ihnen. Ich empfehle den Kleber zu entfernen, ehe du die Anschlüsse löst.
-
Hinweis: Ich empfehle die Hochtöner voneinander zu trennen, wenn du sie entfernst, da sie unterschiedlich lange Kabel haben.
-
-
-

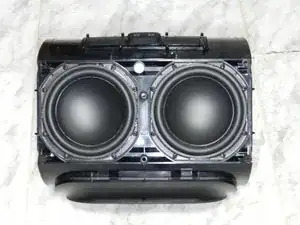

Nachdem die Hochtöner demontiert sind, kannst du die Subwoofer ausbauen. Löse dazu die 8 Schrauben, die jeden der Subwoofer halten.
-
Hinweis: Ich empfehle sie voneinander zu trennen, da sie unterschiedlich lange Kabel haben.
-
-
-
Nach den vorherigen Schritten hast du nun Zugriff auf die Hauptplatine.
-
Ich habe keine weiteren Bilder, aber sobald die Platine draußen ist, sind auch die Schrauben des Akkus sowie die Knöpfe, Deckelplatine und hintere Anschlüsse zugänglich.
-
Hinweis: Die Bluetooth-Antenne ist mit Klebeband am Gehäuse befestigt. Ich empfehle sie zuerst zu lösen, bevor man die Platine entfernt.
-
P.S.: Tut mir leid, dass ich keine Bilder des Vorgangs habe.
-
Um das Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
