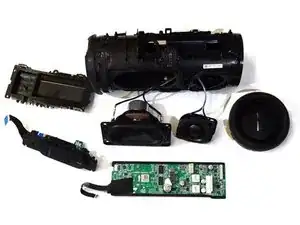

Einleitung
Willkommen zu unserer Anleitung zur Reparatur des Motherboards in deinem JBL Charge 5 Lautsprecher. Diese Anleitung ist für die TT Version des Lautsprechers, aber sie gilt mit leichten Änderungen auch für andere Modelle. Bevor du mit der Reparatur beginnst, sieh dir bitte die JBL Charge 5 Troubleshooting-Seite zur Hilfe an. Wenn Probleme mit der Software, dem Akku, dem Audio oder der Konnektivität ausgeschlossen sind, folge dieser Anleitung, um das Motherboard deines JBL Charge 5 Lautsprechers auszutauschen.
Wichtig: Diese Reparatur benötigt fortgeschrittene technische Fähigkeiten.
Wenn du unsicher bist, suche dir professionelle Hilfe oder Frage den JBL Support
Vorraussetzungen:
- Lies die gesamte Anleitung, bevor du startest.
- Stelle sicher dass du die technischen Fertigkeiten für diese Reparatur hast.
Überprüfe die Garantie
- Falls du noch Garantie hast, kontaktiere den
Hersteller oder den Support um Hilfe.
Modellspezifische Überlegungen
- Das offizielle Servicehandbuch enthält modellspezifische Infos. Sollte diese nicht vorhanden sein, frage den JBL Support.
Vor der Reparatur
- Stelle die Funktionalität fest.
- Verifiziere die Verbindungs-, Stromversorgungs- und Audioperformance
Achtung:
- Die Reparatur des Motherboards kann je nach Modell anders sein; folge den Schritten mit Vorsicht.
- Falls es du an irgendeinem Punkt in der Reparatur an deine Grenzenkommst, suche dir so schnell wie möglich professionelle Hilfe.
Bevor du beginnst, stelle sicher, dass das Gerät ausgeschaltet und vom Ladegerät getrennt ist.
-
-
Setze das flache Ende einesMetallspudgers in die Fuge zwischen den zwei Hälften der Abdeckung.
-

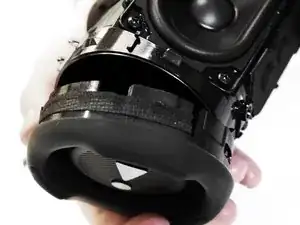

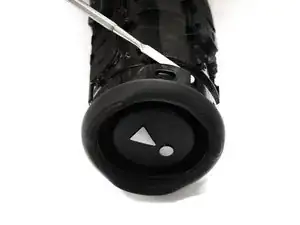

Setze den Spudger unter den die Kante der Gewebeabdeckung ohne die Gummifüße eine und heble hoch, um die Kunststoffclips zu lösen.
-
-
-
Wiederhole den vorherigen Schritt, und benutze deinen Spudger, um dich an der ganzen Fuge entlang zu arbeiten und die restlichen Clips zu lösen.
-
-
-
Verwende einen Kreuzschlitzschraubendreher, um die zwei 10,6 mm langen Schrauben zu entfernen, welche die Gewebeabdeckung festhalten.
-
-
-

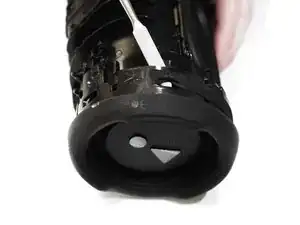

Verwende deinen Metallspudger, um die andere Kante der Gewebeabdeckung (die Seite mit dem strukturierten Gummifüssen) hochzuhebeln und so die restlichen Kunststoffclips zu lösen.
-
-
-
Ziehe die Ecken der Abdeckung mit einer Hand auseinander und ziehe die innere Konstruktion mit der anderen heraus.
-
Entferne die Gewebeabdeckung.
-
-
-
Benutze einen Kreuzschlitzschraubendreher, um die acht 10,6 mm langen Schrauben zu entfernen, mit denen die Akkuabdeckung befestigt ist.
-
-
-
Hebe den Akku heraus und schiebe sie beiseite, um Zugang zum Stecker zu bekommen. Versuche noch nicht ihn ganz zu entfernen, er ist noch mit dem Gerät verbunden
-
-
-
Der Akku ist über einen Netzkabelstecker mit dem Motherboard verbunden und hat eine kleine Lasche an der Seite, mit der er verriegelt ist.
-
-
-
Schiebe einen Spudger in den Ausschnitt des Akkusteckers.
-
Drücke die Lasche mit dem Spudger gegen den Stecker, um ihn zu lösen.
-
Benutze deine freie Hand, um das Kabel knapp über dem Stecker zu fassen und den Verbinder gerade nach oben zu ziehen. Wackle ihn dabei hin und her, um die Clips, die ihn halten, zu lösen.
-
-
-

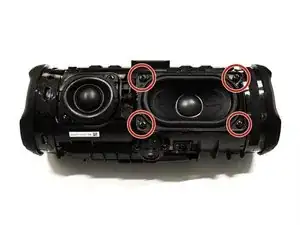

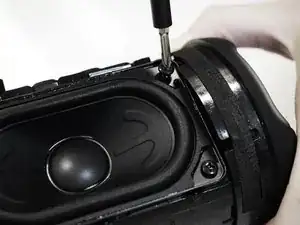

Verwende einen Kreuzschlitzschraubendreher #1, um die vier 16,5 mm langen Schrauben an den Ecken des ovalen Lautsprechers zu entfernen.
-
-
-

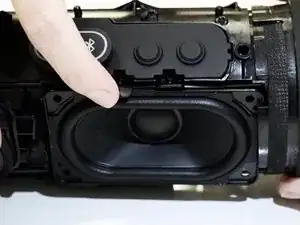

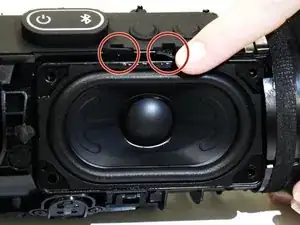

Benutze deine Hände, um die Klappen auf der Oberseite zu öffnen.
-
Greife den Lautsprecher oben links und rechts an der quadratischen Plattform.
-

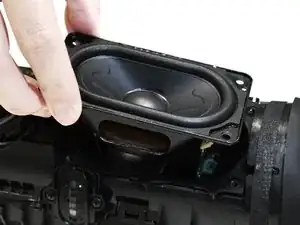

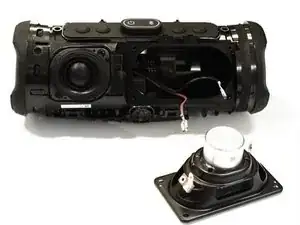

Hebe den Lautsprecher vorsichtig heraus.
-
-
-

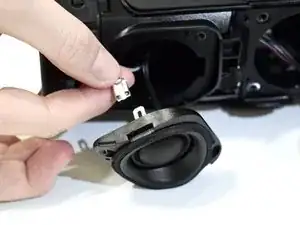

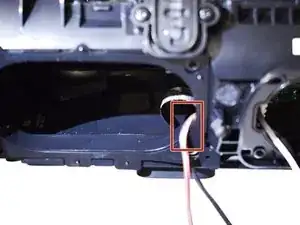

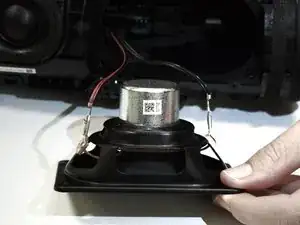

Halte den Lautsprecher fest und entferne vorsichtig das rote Kabel vom Lautsprecher, indem du es an der silbernen Basis in der Nähe des Anschlusses zusammendrückst und ziehst.
-
-
-

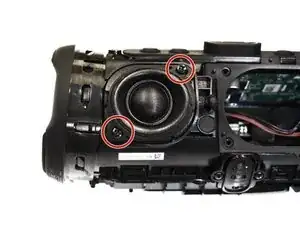

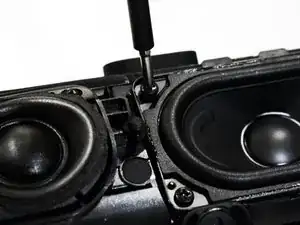

Benutze einen Kreuzschlitz Schraubendreher #1, um die zwei 16,5 mm Schrauben in der oberen rechten und unteren linken Ecke des kleinen runden Lautsprechers auszubauen.
-
Greife den Lautsprecher vorsichtig mit den Händen und entferne ihn aus dem Gerät.
-
-
-

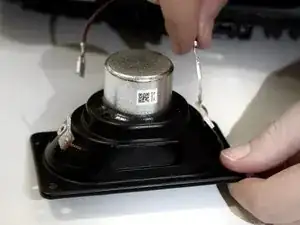

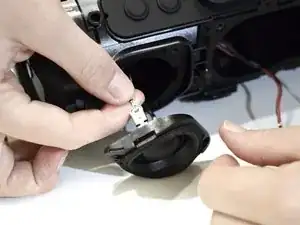

Fasse das weiße Kabel vorsichtig am silbernen Anschluss in der Nähe der Verbindung.
-
Ziehe vorsichtig am Kabel, um es abzutrennen.
-
-
-

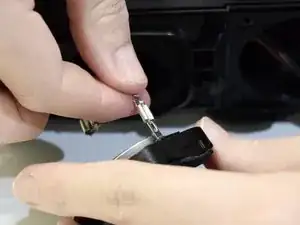

Wiederhole den vorherigen Schritt für das schwarze Kabel.
-

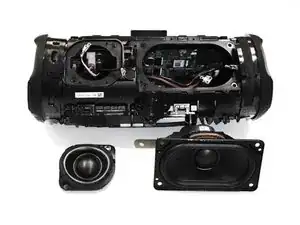

Beiden Lautsprecher sollten nun gelöst sein.
-
-
-

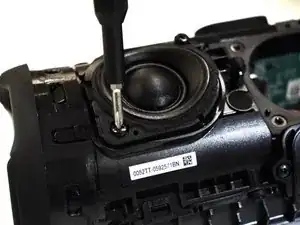

Benutze einen Spudger, um den Lautsprecher vom Rahmen des Gerätes zu lösen
-
Wiederhole das, falls nötig, auf der anderen Seite.
-
-
-

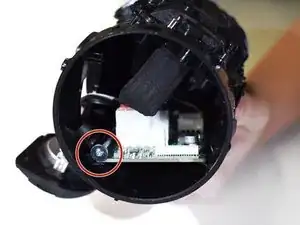

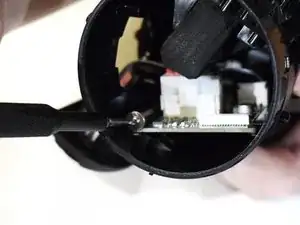

Benutze einen Kreuzschlitzschraubendreher #0, um die einzelne 10,6 mm langen Schraube zu entfernen.
-
-
-

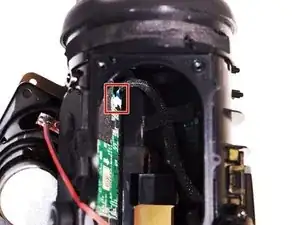

Drücke die Lasche des Steckers im Lautsprecher und ziehe ihn heraus, um das Netzkabel vom Motherboard abzutrennen.
-
-
-

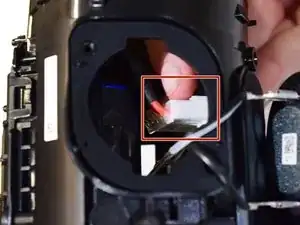

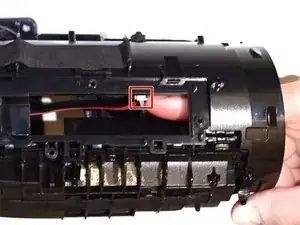

Drücke den weißen Stecker leicht zusammen, um ihn zu lösen, und ziehe das mit Schaumstoff ummantelte Kabel mit der blauen Spitze aus dem Motherboard heraus.
-
-
-

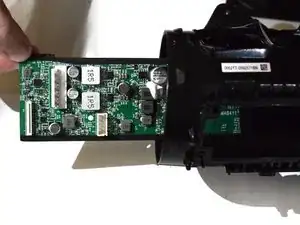

Ziehe das Motherboard heraus, bis ein Flachbandkabel auf der Unterseite der Platine sichtbar wird.
-

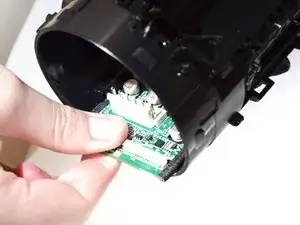

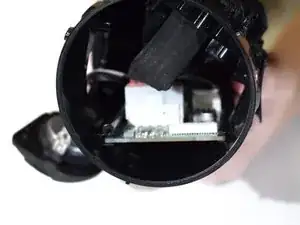

Trenne das Flachbandkabel auf der Unterseite der Platine, indem du es mit zwei Fingern zusammendrückst und herausziehst.
-
Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.
